Détails sur le produit:
|
| Temp. Intervalle: | -40℃~+125℃ | Exploitation temporaire. Intervalle: | -25℃~+125℃ |
|---|---|---|---|
| Matériel: | En céramique | Type de fournisseur: | Fabricant d'origine, ODM |
| Caractéristiques: | Longue durée de vie | mot-clé: | Y Condensateur de sécurité |
| Paquet: | Par le trou | Applications: | matériel de bureau, électronique, AC / moteur |
| Mettre en évidence: | Condensateur à haute tension en céramique d'ODM,Condensateur 472M,472M Capacitor |
||

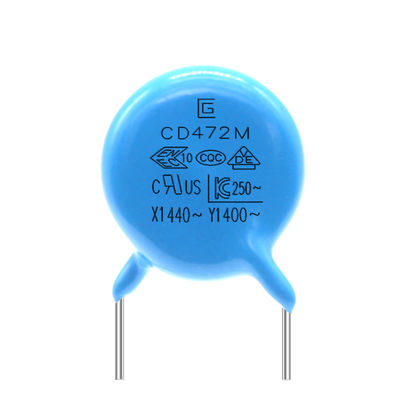

Le haut condensateur de sécurité de la représentation 472M 400VAC Y1 d'isolation emploient la céramique à haute tension
Il y a quelques éléments variables dans le circuit, tel que des inducteurs, des condensateurs, etc. Ces éléments variables généralement peuvent seulement provoquer ou réduire le changement relatif (ou la réduction) de la quantité sinusoïdale de sa fréquence correspondante. Par exemple, quand le commutateur est mis en marche, le courant alternatif changera à plusieurs reprises entre Y1 et Y2, et le champ électromagnétique produit actuellement (un champ magnétique semblable à la lumière émise par la source lumineuse) produira naturellement de la force entre les fils. Le « parent » joue un rôle décisif.
La différence entre le condensateur Y1 et le condensateur Y2
1. La tension de tenue et le lancement sont différents
La tension évaluée du condensateur Y1 est 400VAC et la tension de tenue peut atteindre 4000VAC
La tension évaluée du condensateur Y2 est 300VAC et la tension de tenue peut atteindre 2600VAC
Le lancement conventionnel du condensateur Y1 est 10mm
Le lancement conventionnel du condensateur Y2 est 7.5mm
2. natures de l'enveloppe isolante différentes
Le condensateur Y1 appartient à l'isolation ou à l'isolation renforcée
Le condensateur Y2 appartient à l'isolation principale ou à l'isolation supplémentaire
Caractéristiques et applications :
Il est enduit de la résine époxyde ignifuge, conformément aux normes UL94V-0
Des condensateurs en céramique de disque sont spécifiquement conçus pour des applications à C.A. et répondent aux exigences de sécurité de diverses agences de norme de sécurité
Le type condensateurs de DCF sont idéal pour l'usage dans la suppression de perturbation électromagnétique et la connexion aux canalisations d'approvisionnement, ligne le by-pass, accouplement d'antenne, à travers l'application de ligne et de double-protection
Avantages
1. Nous avons tous les modèles de matériel, vous sauvons temps regardant le fort et recommander des matériaux pour vous si vous avez besoin.
2. Avec les mêmes produits de qualité, nous pouvons te donner les meilleurs priceInquiries à après-vente, nous fournirons le bon service, un tel statut de produit d'asupdate, le support technique etc. (24 heures d'en ligne)
3. Nous avons beaucoup d'actions, et le délai de livraison est habituellement court.
Condensateur .pdf de la sécurité Y1
|
ARTICLE |
SPÉCIFICATIONS |
EXAMINEZ LA MÉTHODE ET LA CONDITION |
||||||||||||||||
|
Recyclage de Temp
|
Aspect |
Aucun défaut marqué |
Le condensateur sera présenté dans la chambre d'essai, et exposé aux conditions de température suivant les indications de la table à 5 cycles. traitement préparatoire : Le condensateur sera placé à 125±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2hours avant la mesure initiale. Après traitement : Le condensateur sera stocké pendant les heures 24±2 aux états de pièce.
|
|||||||||||||||
|
Capacité Changement |
B : ±10% maximum E : ±20% maximum F : ±30% maximum |
|||||||||||||||||
|
D.F. |
B, E : 5,0% maximum F : 7,0% maximum |
|||||||||||||||||
|
I.R. |
Minute 1000MΩ | |||||||||||||||||
|
Humidité (Dessous Régulier État) |
Aspect |
Aucun marqué défaut |
Placez le condensateur pendant les heures 500±12 à 40±2℃ dans le Rhésus de 95±3%. traitement préparatoire : Le condensateur sera placé à 125±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2 des heures avant la mesure initiale. Après traitement : Le condensateur sera stocké pendant les heures 24±2 à l'état de pièce. |
|||||||||||||||
|
Capacité Changement |
B : ±10% maximum E : ±20% maximum F : ±30% maximum |
|||||||||||||||||
|
D.F. |
B, E : 5,0% maximum F : 7,0% maximum |
|||||||||||||||||
|
I.R. |
Minute 1500MΩ | |||||||||||||||||
|
Diélectrique Force |
8 par article |
|||||||||||||||||
|
Essai de durée |
Aspect |
Aucun marqué défaut |
Appliquez une tension de 500V.AC, sauf qu'une fois chaque heure où la tension est grimpée jusqu'à 1000V.AC pour 0.1sec.that sera maintenue pendant les heures 1000±48 à 125±2℃. Traitement préparatoire : Le condensateur sera stocké à 125±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2H avant des mesures initiales. Après traitement : Le condensateur sera stocké pendant les heures 24±2 à l'état de pièce. |
|||||||||||||||
|
Capacité Changement |
B : ±10% maximum E : ±20% maximum F : ±30% maximum |
|||||||||||||||||
|
D.F. |
B, E : 5,0% maximum F : 7,0% maximum |
|||||||||||||||||
|
I.R. |
Minute 1500MΩ | |||||||||||||||||
Tension de produit, matériel, Tableau de référence de taille
| Produit et code de taille | Tension CA évaluée | Caractéristique de la température | Capacité évaluée | Tolérance de capacité | Taille (millimètres) | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□100K□□ | 400Vac |
(b) |
10pF |
K |
6,5 | 4,5 | 10 | 0,55 |
| Q065B□150K□□ | 15pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q070B□220K□□ | 22pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□330K□□ | 33pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□470K□□ | 47pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□560K□□ | 56pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□620K□□ | 62pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□820K□□ | 82pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q065B□101K□□ | 100pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q065B□221K□□ | 220pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q075B□331K□□ | 330pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085B□471K□□ | 470pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q085B□561K□□ | 560pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q095B□681K□□ | 680pF | 9,5 | 4,5 | 10 | 0,6 | |||
| Q110B□821K□□ | 820pF | 11,0 | 4,5 | 10 | 0,6 | |||
| Q115B□102K□□ | 1000pF | 11,5 | 4,5 | 10 | 0,6 | |||
| Q065E□471K□□ |
(e) |
470pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075E□561K□□ | 560pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□681K□□ | 680pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□821K□□ | 820pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085E□102K□□ | 1000pF | 8,5 | 4,5 | 10 | 0,65 | |||
| Q095E□152M□□ | 1500pF |
M |
9,5 | 4,5 | 10 | 0,65 | ||
| Q105E□222M□□ | 2200pF | 10,5 | 4,5 | 10 | 0,65 | |||
| Q115E□332M□□ | 3300pF | 11,5 | 4,5 | 10 | 0,65 | |||
| Q065F□102M□□ |
(f) |
1000pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075F□152M□□ | 1500pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085F□222M□□ | 2200pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q100F□332M□□ | 3300pF | 10,0 | 4,5 | 10 | 0,65 | |||
| 4700pF | 11,5 | 4,5 | 10 | 0,65 | ||||
Méthode de spécifications et d'essai
|
ARTICLE |
SPÉCIFICATIONS |
EXAMINEZ LA MÉTHODE ET LA CONDITION |
|||||||||||||
|
Temp de stockage. Gamme |
-40℃~+125℃ | ||||||||||||||
|
Temp de opération. Gamme |
-25℃~+125℃ | ||||||||||||||
|
|
L'aspect a |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Temp. 20±2℃ |
|||||||||||||
|
Facteur de dissipation |
B, E : 2,5% maximum |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B : - 10~+10% |
|
|||||||||||||
Processus de fabrication
1. Paquet dans le tube/bobine/la bande/volume coupés, enveloppe de bulle, boîte, carton ;
2. le paquet original de fabricant, le paquet de sortie sera en état bon avec la taille appropriée pour épargner les frais de transport ;
3. échantillon avec dans la journée ou le jour suivant la livraison, commande en gros d'ici 3-7 jours, mais depens sur la quantité précise ;
4. le compte de expédition de client sont disponible ;
5. Si la valeur avouée le dédouanement sont exigées, dites-svp nous avant l'expédition ;
6. paquet, DHL, Fedex, UPS, ARAMEX, SME, expédition d'air, expédition de mer ou autres enregistrée.
