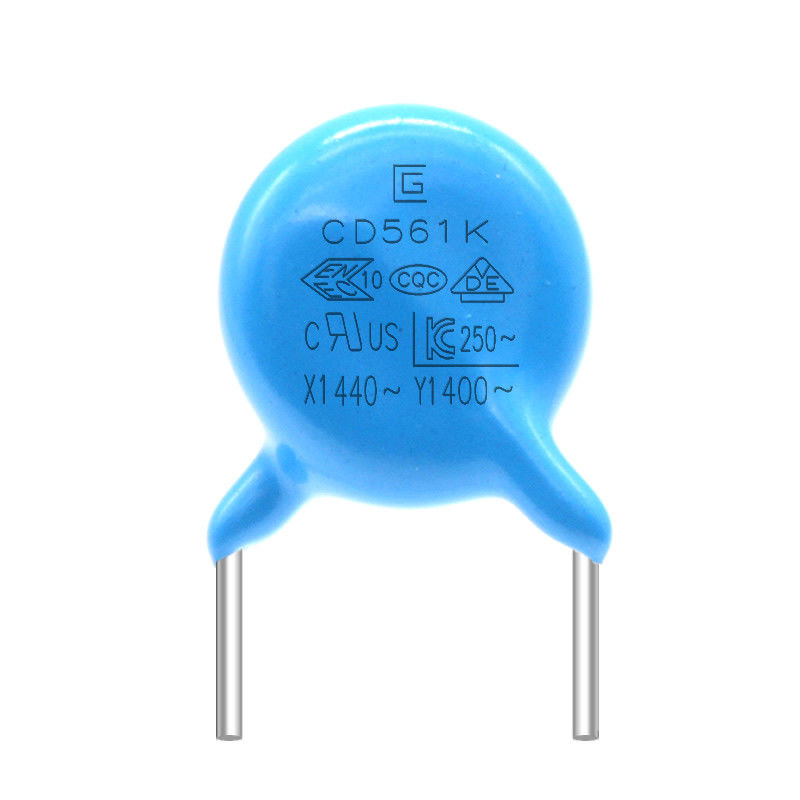

Taille faite sur commande de bas condensateur de la perte 561K pour l'équipement de bureau

Image Grand : Taille faite sur commande de bas condensateur de la perte 561K pour l'équipement de bureau

Détails sur le produit:

Lieu d'origine:	Dongguan Chine
Nom de marque:	SG
Certification:	VDE，CQC
Numéro de modèle:	Y5P-561K-400VAC

Conditions de paiement et expédition:

Quantité de commande min:	10000 pièces
Prix:	Discuss
Détails d'emballage:	Taille : 45 cm x 31 cm x 34 cm, boîte intérieure : 29,2 cm x 21 cm x 31,3 cm, un carton à l'intérieu
Délai de livraison:	15-21 jours ouvrables
Conditions de paiement:	T/T
Capacité d'approvisionnement:	100000000 Pièces

Contact

Taille faite sur commande de bas condensateur de la perte 561K pour l'équipement de bureau

description de

Temp. Intervalle:	-40℃~+125℃	Exploitation temporaire. Intervalle:	-25℃~+125℃
matériel principal:	En céramique	Caractéristique:	Idéal pour une application sur toute la ligne
Personnaliser::	Oui, fournir des exemples de services	Type de paquet:	Par le trou
Application:	matériel de bureau, électronique, AC / moteur	Taille:	Taille faite sur commande
Mettre en évidence:	Bas condensateur de perte de VDE , condensateur 561K

Bas condensateurs à C.A. de condensateur de sécurité de la perte 561K 400VAC Y1 qui ont passé et ont été conformes à la sécurité

Le condensateur Y1 est un condensateur de sécurité, et un tel condensateur ne causera pas la décharge électrique après que le condensateur échoue, et ne mettra pas en danger la sécurité personnelle. Il inclut deux types X des condensateurs et de condensateurs de Y. Les condensateurs X sont des condensateurs reliés entre les deux lignes de la ligne électrique (L-N), et des condensateurs de film métallique sont généralement utilisés ; Des condensateurs de Y sont reliés entre les deux lignes de la ligne électrique et (le, nord-est) la capacité au sol, apparaissent généralement dans les paires. Basé sur la limitation du courant de fuite, la valeur du condensateur de Y ne devrait pas être trop grande. Généralement, le condensateur de X est niveau d'uF, et le condensateur de Y est niveau de N-F. Le condensateur de X supprime l'interférence différentielle de mode, et le condensateur de Y supprime l'interférence commune de mode.

Condensateur .pdf de la sécurité Y1

Caractéristiques :

Gamme de température de fonctionnement : -25 à +85 degrés de celium.
Tension locale : Dc 1, 2,3, 6,3, 10 et 15kV
Tension de tenue : 1,5 fois de la tension locale 1kV <>
Capacité : mesuré au degré de 20 +-2celium, avec 5Vrms les maximumClass I 1+-0.2MHz et classe II 1+-0.2kHz
Tolérance de capacité : J : +-5%, K : +-10%, M : +-20% et Z : +80%-20%
Facteur de dissipation (DF) : la même condition que le tgd de capacitanceSL <>
Résistance d'isolation (IR) : avec le >= évalué 10,000MQ de l'essai 60 +-5secondsIR de la tension 500V
Caractéristique de la température : SLN3300, Y5P, Z5U, Z5V et Y5R

Avantages

1. Nous avons tous les modèles de matériel, vous sauvons temps le recherchant. Et recommandez les matériaux pour vous si vous avez besoin.
2. Avec les mêmes produits de qualité, nous pouvons te donner le meilleur prix. Des enquêtes à après-vente, nous fournirons le bon service, tel que le statut de produit de mise à jour, le support technique etc. (24 heures d'en ligne)
3. Nous avons beaucoup d'actions, et le délai de livraison est habituellement court.

Chaîne d'application :

Conversion de fréquence
division de fréquence et tout autre C.A.
grands circuits d'impulsion
particulièrement circuits de diviseur de fréquence sonore avec des conditions de haute fidélité

ARTICLE

SPÉCIFICATIONS

EXAMINEZ LA MÉTHODE ET LA CONDITION

Recyclage de Temp

Aspect

Aucun défaut marqué

Le condensateur sera présenté dans la chambre d'essai, et exposé aux conditions de température suivant les indications de la table à 5 cycles.

traitement préparatoire : Le condensateur sera placé à 125±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2hours avant la mesure initiale.

Après traitement : Le condensateur sera stocké pendant les heures 24±2 aux états de pièce.

(ÉTAPE)	1	2	3	4
(La TEMPÉRATURE.)	-25±3℃	20±2℃	125±3℃	20±2℃
(TEMPS)	30±3min.	3min. maximum	30±3min.	3min. maximum

Capacité

Changement

B : ±10% maximum

E : ±20% maximum

F : ±30% maximum

D.F.

B, E : 5,0% maximum

F : 7,0% maximum

I.R.

Minute 1000MΩ

Humidité

(Dessous

Régulier

État)

Aspect

Aucun marqué

défaut

Placez le condensateur pendant les heures 500±12 à 40±2℃ dans le Rhésus de 95±3%.

traitement préparatoire : Le condensateur sera placé à 125±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2 des heures avant la mesure initiale.

Après traitement : Le condensateur sera stocké pendant les heures 24±2 à l'état de pièce.

Capacité

Changement

B : ±10% maximum

E : ±20% maximum

F : ±30% maximum

D.F.

B, E : 5,0% maximum

F : 7,0% maximum

I.R.

Minute 1500MΩ

Diélectrique

Force

8 par article

Essai de durée

Aspect

Aucun marqué

défaut

Appliquez une tension de 500V.AC, sauf qu'une fois chaque heure où la tension est grimpée jusqu'à 1000V.AC pour 0.1sec.that sera maintenue pendant les heures 1000±48 à 125±2℃.

Traitement préparatoire : Le condensateur sera stocké à 125±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2H avant des mesures initiales.

Après traitement : Le condensateur sera stocké pendant les heures 24±2 à l'état de pièce.

Capacité

Changement

B : ±10% maximum

E : ±20% maximum

F : ±30% maximum

D.F.

B, E : 5,0% maximum

F : 7,0% maximum

I.R.

Minute 1500MΩ

Tension de produit, matériel, Tableau de référence de taille

Produit et code de taille	Tension CA évaluée	Caractéristique de la température	Capacité évaluée	Tolérance de capacité	Taille (millimètres)
Produit et code de taille	Tension CA évaluée	Caractéristique de la température	Capacité évaluée	Tolérance de capacité	D.max	T.max	P±0.8	d±0.05
Q065B□100K□□	400Vac	(b) Y5P ±10	10pF	K ±10%	6,5	4,5	10	0,55
Q065B□150K□□			15pF		6,5	4,5	10	0,55
Q070B□220K□□			22pF		7,0	4,5	10	0,55
Q070B□330K□□			33pF		7,0	4,5	10	0,55
Q070B□470K□□			47pF		7,0	4,5	10	0,55
Q070B□560K□□			56pF		7,0	4,5	10	0,55
Q070B□620K□□			62pF		7,0	4,5	10	0,55
Q070B□820K□□			82pF		7,0	4,5	10	0,55
Q065B□101K□□			100pF		6,5	4,5	10	0,55
Q065B□221K□□			220pF		6,5	4,5	10	0,55
Q075B□331K□□			330pF		7,5	4,5	10	0,6
Q085B□471K□□			470pF		8,5	4,5	10	0,6
Q085B□561K□□			560pF		8,5	4,5	10	0,6
Q095B□681K□□			680pF		9,5	4,5	10	0,6
Q110B□821K□□			820pF		11,0	4,5	10	0,6
Q115B□102K□□			1000pF		11,5	4,5	10	0,6
Q065E□471K□□		(e) Y5U +22% -56%	470pF		6,5	4,5	10	0,55
Q075E□561K□□			560pF		7,5	4,5	10	0,6
Q075E□681K□□			680pF		7,5	4,5	10	0,6
Q075E□821K□□			820pF		7,5	4,5	10	0,6
Q085E□102K□□			1000pF		8,5	4,5	10	0,65
Q095E□152M□□			1500pF	M ±20%	9,5	4,5	10	0,65
Q105E□222M□□			2200pF		10,5	4,5	10	0,65
Q115E□332M□□			3300pF		11,5	4,5	10	0,65
Q065F□102M□□		(f) Y5V +22% -82%	1000pF		6,5	4,5	10	0,55
Q075F□152M□□			1500pF		7,5	4,5	10	0,6
Q085F□222M□□			2200pF		8,5	4,5	10	0,6
Q100F□332M□□			3300pF		10,0	4,5	10	0,65
Q115F□472M□□			4700pF		11,5	4,5	10	0,65

Taille faite sur commande de bas condensateur de la perte 561K pour l'équipement de bureau 0
Méthode de spécifications et d'essai

ARTICLE

SPÉCIFICATIONS

EXAMINEZ LA MÉTHODE ET LA CONDITION

Temp de stockage. Gamme

-40℃~+125℃

Temp de opération. Gamme

-25℃~+125℃

Aspect et
Dimension

L'aspect a
aucun défaut marqué.
Les dimensions seront en dessous de tolérance spécifique.

L'aspect soit observé sur la vue
La dimension soit mesurée par le calibre

Marque

Devrait être discerné facilement.

Soyez observé sur la vue

Capacité

Dans spécifique
tolérance

Temp. 20±2℃
Vol. 1.0±0.2Vrms
Freq. 1±0.1KHz

Facteur de dissipation

B, E : 2,5% maximum
F : 3,5% maximum

La même condition comme capacité

Résistance d'isolation

10,000MΩ
10,000MΩmin

La résistance d'isolation sera mesurée avec 500±50V.DC dans sec 60±5 du remplissage.

Résistance diélectrique

Entre
Fils de connexion

Aucun échec.

Appliquez une tension de 4.0KVAC pendant 1 mn entre les fils de connexion.
(Charge/décharge current≤50mA) (Y2 : 2.6KVAC)

Corps
Isolation

Aucun échec.

Les terminaux du condensateur seront
relié ensemble. Une feuille métallique sera étroitement enroulée autour du corps du condensateur à la distance d'à environ 3 - 4 millimètres de chaque terminal. Une tension de 4.0KVAC est appliquée entre la feuille de fil de connexion de condensateur et métallique. (Y2 : 2.6KVAC)
(Charge/courant dérivé ≤50mA)

La température
Caractéristique

B : - 10~+10%
E : - 56~+22%
F : - 80~+30%

La capacité sera mesurée à chaque étape en tant que suivre.
Traitement préparatoire : Le condensateur sera stocké à 85±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2hours avant des mesures initiales.

(Étape)	①	②	③	④	⑤
(Temp.)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

Taille faite sur commande de bas condensateur de la perte 561K pour l'équipement de bureau 1
Processus de fabrication
