Détails sur le produit:
|
| Temp. Intervalle: | -40℃~+125℃ | Exploitation temporaire. Intervalle: | -25℃~+125℃ |
|---|---|---|---|
| matériel principal: | Fiche de données | Caractéristique: | Idéal pour une application sur toute la ligne |
| Personnaliser:: | Oui, fournir des exemples de services | Type de paquet: | Par le trou |
| Application: | Usage universel | Type: | Condensateur de sécurité Y1 |
| Mettre en évidence: | Bas condensateur de sécurité de la perte Y1,Condensateur 470K de la sécurité Y1,condensateur 470K |
||

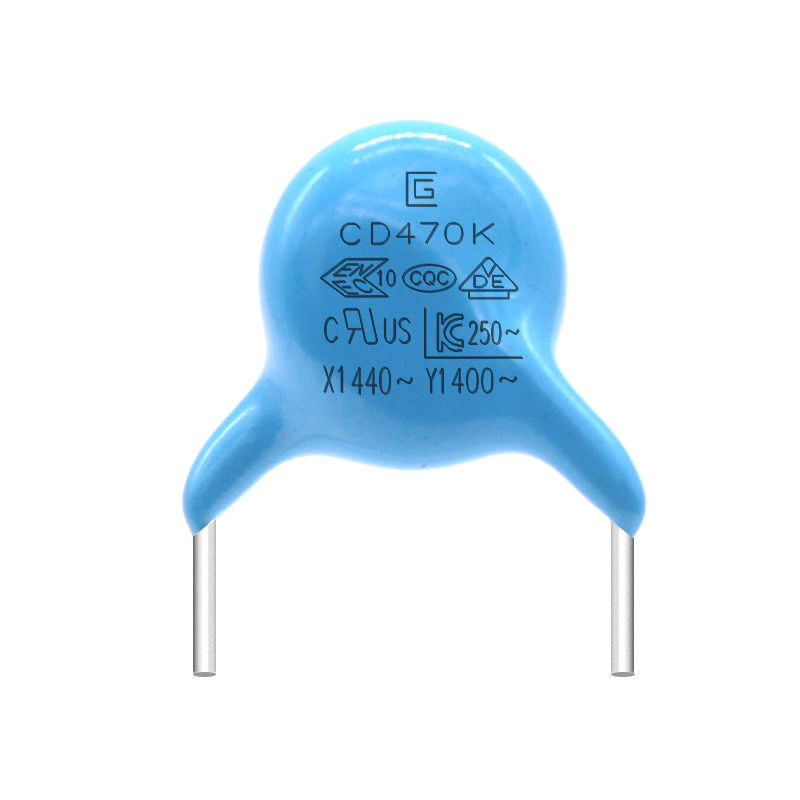

Paquet ignifuge de résine époxyde de bas de la perte 470K 400VAC Y1 condensateur de sécurité
Condensateur .pdf de la sécurité Y1
Le condensateur Y1 est un condensateur de sécurité, et un tel condensateur ne causera pas la décharge électrique après que le condensateur échoue, et ne mettra pas en danger la sécurité personnelle. Il inclut deux types X des condensateurs et de condensateurs de Y. Les condensateurs X sont des condensateurs reliés entre les deux lignes de la ligne électrique (L-N), et des condensateurs de film métallique sont généralement utilisés ; Des condensateurs de Y sont reliés entre les deux lignes de la ligne électrique et (le, nord-est) la capacité au sol, apparaissent généralement dans les paires. Basé sur la limitation du courant de fuite, la valeur du condensateur de Y ne devrait pas être trop grande. Généralement, le condensateur de X est niveau d'uF, et le condensateur de Y est niveau de N-F. Le condensateur de X supprime l'interférence différentielle de mode, condensateur de Y supprime l'interférence commune de mode
Le fond du condensateur de Y est divisé en Y1, Y2, Y3, et Y4. Les principales différences sont :
1. La résistance Y1 à haute tension est plus grande que 8 kilovolts,
2. la résistance Y2 à haute tension est plus grande que 5 kilovolts,
3. résistance de la haute pression Y3 Non-déterminé
4. la résistance Y4 à haute tension est plus grande que 2,5 kilovolts
Le condensateur Y1 est particulièrement conçu pour les appareils électriques à C.A., répond à un certain nombre de normes de certification de sécurité, et convient aux circuits de ligne transversale et de by-pass. Et il convient aux circuits à C.A., au contrat dans la taille, à hauts dans la représentation de coût, et répond aux normes de sécurité des circuits à C.A. Les condensateurs de X et de Y sont des condensateurs de sécurité, le condensateur de X est entre le fil sous tension et le fil neutre, et le condensateur de Y est entre le fil sous tension et la terre. Ils sont employés dans le filtre d'alimentation d'énergie pour jouer le rôle de l'alimentation d'énergie filtrant, et filtrent le mode commun (condensateur de Y) et l'interférence de mode de différentiel (X condensateur) respectivement.
Caractéristique
1. Petite taille.
2. condensateurs à C.A. qui ont passés et ont été conformes à la certification de sécurité.
3. La perte à haute fréquence est petite, et elle peut résister à l'impact des montées subites de crête à C.A.
4. atténuation forte de capacité, de petite capacité et de perte de surintensité.
5. longue durée de vie.
Avantages
1. Nous avons tous les modèles de matériel, vous sauvons temps le recherchant. Et recommandez les matériaux pour vous si vous avez besoin.
2. Avec les mêmes produits de qualité, nous pouvons te donner le meilleur prix. Des enquêtes à après-vente, nous fournirons le bon service, tel que le statut de produit de mise à jour, le support technique etc. (24 heures d'en ligne)
3. Nous avons beaucoup d'actions, et le délai de livraison est habituellement court.
|
ARTICLE |
SPÉCIFICATIONS |
EXAMINEZ LA MÉTHODE ET LA CONDITION |
||||||||||||||||
|
Recyclage de Temp
|
Aspect |
Aucun défaut marqué |
Le condensateur sera présenté dans la chambre d'essai, et exposé aux conditions de température suivant les indications de la table à 5 cycles. traitement préparatoire : Le condensateur sera placé à 125±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2hours avant la mesure initiale. Après traitement : Le condensateur sera stocké pendant les heures 24±2 aux états de pièce.
|
|||||||||||||||
|
Capacité Changement |
B : ±10% maximum E : ±20% maximum F : ±30% maximum |
|||||||||||||||||
|
D.F. |
B, E : 5,0% maximum F : 7,0% maximum |
|||||||||||||||||
|
I.R. |
Minute 1000MΩ | |||||||||||||||||
|
Humidité (Dessous Régulier État) |
Aspect |
Aucun marqué défaut |
Placez le condensateur pendant les heures 500±12 à 40±2℃ dans le Rhésus de 95±3%. traitement préparatoire : Le condensateur sera placé à 125±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2 des heures avant la mesure initiale. Après traitement : Le condensateur sera stocké pendant les heures 24±2 à l'état de pièce. |
|||||||||||||||
|
Capacité Changement |
B : ±10% maximum E : ±20% maximum F : ±30% maximum |
|||||||||||||||||
|
D.F. |
B, E : 5,0% maximum F : 7,0% maximum |
|||||||||||||||||
|
I.R. |
Minute 1500MΩ | |||||||||||||||||
|
Diélectrique Force |
8 par article |
|||||||||||||||||
|
Essai de durée |
Aspect |
Aucun marqué défaut |
Appliquez une tension de 500V.AC, sauf qu'une fois chaque heure où la tension est grimpée jusqu'à 1000V.AC pour 0.1sec.that sera maintenue pendant les heures 1000±48 à 125±2℃. Traitement préparatoire : Le condensateur sera stocké à 125±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2H avant des mesures initiales. Après traitement : Le condensateur sera stocké pendant les heures 24±2 à l'état de pièce. |
|||||||||||||||
|
Capacité Changement |
B : ±10% maximum E : ±20% maximum F : ±30% maximum |
|||||||||||||||||
|
D.F. |
B, E : 5,0% maximum F : 7,0% maximum |
|||||||||||||||||
|
I.R. |
Minute 1500MΩ | |||||||||||||||||
Tension de produit, matériel, Tableau de référence de taille
| Produit et code de taille | Tension CA évaluée | Caractéristique de la température | Capacité évaluée | Tolérance de capacité | Taille (millimètres) | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□100K□□ | 400Vac |
(b) |
10pF |
K |
6,5 | 4,5 | 10 | 0,55 |
| Q065B□150K□□ | 15pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q070B□220K□□ | 22pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□330K□□ | 33pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□470K□□ | 47pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□560K□□ | 56pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□620K□□ | 62pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□820K□□ | 82pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q065B□101K□□ | 100pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q065B□221K□□ | 220pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q075B□331K□□ | 330pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085B□471K□□ | 470pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q085B□561K□□ | 560pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q095B□681K□□ | 680pF | 9,5 | 4,5 | 10 | 0,6 | |||
| Q110B□821K□□ | 820pF | 11,0 | 4,5 | 10 | 0,6 | |||
| Q115B□102K□□ | 1000pF | 11,5 | 4,5 | 10 | 0,6 | |||
| Q065E□471K□□ |
(e) |
470pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075E□561K□□ | 560pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□681K□□ | 680pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□821K□□ | 820pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085E□102K□□ | 1000pF | 8,5 | 4,5 | 10 | 0,65 | |||
| Q095E□152M□□ | 1500pF |
M |
9,5 | 4,5 | 10 | 0,65 | ||
| Q105E□222M□□ | 2200pF | 10,5 | 4,5 | 10 | 0,65 | |||
| Q115E□332M□□ | 3300pF | 11,5 | 4,5 | 10 | 0,65 | |||
| Q065F□102M□□ |
(f) |
1000pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075F□152M□□ | 1500pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085F□222M□□ | 2200pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q100F□332M□□ | 3300pF | 10,0 | 4,5 | 10 | 0,65 | |||
| 4700pF | 11,5 | 4,5 | 10 | 0,65 | ||||
Méthode de spécifications et d'essai
|
ARTICLE |
SPÉCIFICATIONS |
EXAMINEZ LA MÉTHODE ET LA CONDITION |
|||||||||||||
|
Temp de stockage. Gamme |
-40℃~+125℃ | ||||||||||||||
|
Temp de opération. Gamme |
-25℃~+125℃ | ||||||||||||||
|
|
L'aspect a |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Temp. 20±2℃ |
|||||||||||||
|
Facteur de dissipation |
B, E : 2,5% maximum |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B : - 10~+10% |
|
|||||||||||||
Processus de fabrication
