Condensateur de la tension 471K de taille, perte à haute fréquence de condensateur de la classe Y1

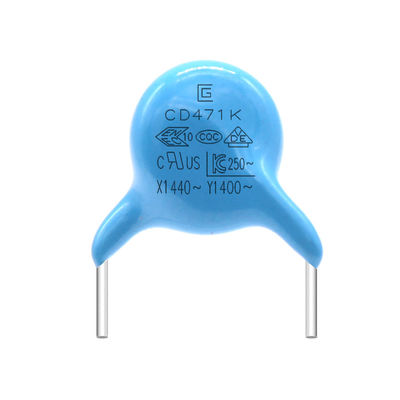

Image Grand : Condensateur de la tension 471K de taille, perte à haute fréquence de condensateur de la classe Y1

Détails sur le produit:

Lieu d'origine:	Dongguan Chine
Nom de marque:	SG
Certification:	VDE，CQC
Numéro de modèle:	Y5P-471K-400VAC

Conditions de paiement et expédition:

Quantité de commande min:	10000 pièces
Prix:	Discuss
Détails d'emballage:	Taille : 45 cm x 31 cm x 34 cm, boîte intérieure : 29,2 cm x 21 cm x 31,3 cm, un carton à l'intérieu
Délai de livraison:	15-21 jours ouvrables
Conditions de paiement:	T/T
Capacité d'approvisionnement:	100000000 Pièces

Contact

Condensateur de la tension 471K de taille, perte à haute fréquence de condensateur de la classe Y1

description de

Temp. Intervalle:	-40℃~+125℃	Exploitation temporaire. Intervalle:	-25℃~+125℃
matériel principal:	Fiche de données	Caractéristique:	Idéal pour une application sur toute la ligne
Personnaliser::	Oui, fournir des exemples de services	Type de paquet:	Par le trou
Application:	pour applications AC, Haute Tension	Taille:	Taille faite sur commande
Mettre en évidence:	condensateur 471K , Condensateur de la classe Y1

La perte à haute fréquence de bas de la perte 471K 400VAC Y1 condensateur de sécurité est petite résistent à l'impact des montées subites de crête à C.A.

Condensateur .pdf de la sécurité Y1

Avantages

1. Nous avons tous les modèles de matériel, vous sauvons temps le recherchant. Et recommandez les matériaux pour vous si vous avez besoin.
2. Avec les mêmes produits de qualité, nous pouvons te donner le meilleur prix. Des enquêtes à après-vente, nous fournirons le bon service, tel que le statut de produit de mise à jour, le support technique etc. (24 heures d'en ligne)
3. Nous avons beaucoup d'actions, et le délai de livraison est habituellement court.

Caractéristiques

1. La tension d'impulsion a garanti 12kV0-p.
2. gamme de température de fonctionnement garantie jusqu'à 125°C.
3. résistance diélectrique : AC4000V
4. condensateurs de la classe X1/Y1 certifiés par ENEC (VDE) /UL/CQC.
5. Peut être l'utilisation avec un composant dans l'exigence d'appareils
isolation renforcée et isolation basée dessus
UL1492, IEC60065 et IEC60950.
6. enduit de la résine d'époxyde ignifuge de halogen-free*
(conformément à norme UL94V-0).
* maximum de Cl=900ppm, maximum de Br=900ppm et
Maximum de Cl+Br=1500ppm.
7. attacher du ruban adhésif disponible pour l'insertion automatique.
8. tension évaluée : X1 : AC500V (r.m.s.), Y1 : AC500V (r.m.s.)

Champs d'application du condensateur Y1 :

Très utilisé dans de petits appareils électroménagers, produits de puissance, moteurs électromécaniques, éclairage de LED, chargeurs, alimentations d'énergie non interruptible, filtres, redresseurs électroniques, électronique automobile, sécurité et d'autres industries.

ARTICLE

SPÉCIFICATIONS

EXAMINEZ LA MÉTHODE ET LA CONDITION

Recyclage de Temp

Aspect

Aucun défaut marqué

Le condensateur sera présenté dans la chambre d'essai, et exposé aux conditions de température suivant les indications de la table à 5 cycles.

traitement préparatoire : Le condensateur sera placé à 125±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2hours avant la mesure initiale.

Après traitement : Le condensateur sera stocké pendant les heures 24±2 aux états de pièce.

(ÉTAPE)	1	2	3	4
(La TEMPÉRATURE.)	-25±3℃	20±2℃	125±3℃	20±2℃
(TEMPS)	30±3min.	3min. maximum	30±3min.	3min. maximum

Capacité

Changement

B : ±10% maximum

E : ±20% maximum

F : ±30% maximum

D.F.

B, E : 5,0% maximum

F : 7,0% maximum

I.R.

Minute 1000MΩ

Humidité

(Dessous

Régulier

État)

Aspect

Aucun marqué

défaut

Placez le condensateur pendant les heures 500±12 à 40±2℃ dans le Rhésus de 95±3%.

traitement préparatoire : Le condensateur sera placé à 125±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2 des heures avant la mesure initiale.

Après traitement : Le condensateur sera stocké pendant les heures 24±2 à l'état de pièce.

Capacité

Changement

B : ±10% maximum

E : ±20% maximum

F : ±30% maximum

D.F.

B, E : 5,0% maximum

F : 7,0% maximum

I.R.

Minute 1500MΩ

Diélectrique

Force

8 par article

Essai de durée

Aspect

Aucun marqué

défaut

Appliquez une tension de 500V.AC, sauf qu'une fois chaque heure où la tension est grimpée jusqu'à 1000V.AC pour 0.1sec.that sera maintenue pendant les heures 1000±48 à 125±2℃.

Traitement préparatoire : Le condensateur sera stocké à 125±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2H avant des mesures initiales.

Après traitement : Le condensateur sera stocké pendant les heures 24±2 à l'état de pièce.

Capacité

Changement

B : ±10% maximum

E : ±20% maximum

F : ±30% maximum

D.F.

B, E : 5,0% maximum

F : 7,0% maximum

I.R.

Minute 1500MΩ

Tension de produit, matériel, Tableau de référence de taille

Produit et code de taille	Tension CA évaluée	Caractéristique de la température	Capacité évaluée	Tolérance de capacité	Taille (millimètres)
Produit et code de taille	Tension CA évaluée	Caractéristique de la température	Capacité évaluée	Tolérance de capacité	D.max	T.max	P±0.8	d±0.05
Q065B□100K□□	400Vac	(b) Y5P ±10	10pF	K ±10%	6,5	4,5	10	0,55
Q065B□150K□□			15pF		6,5	4,5	10	0,55
Q070B□220K□□			22pF		7,0	4,5	10	0,55
Q070B□330K□□			33pF		7,0	4,5	10	0,55
Q070B□470K□□			47pF		7,0	4,5	10	0,55
Q070B□560K□□			56pF		7,0	4,5	10	0,55
Q070B□620K□□			62pF		7,0	4,5	10	0,55
Q070B□820K□□			82pF		7,0	4,5	10	0,55
Q065B□101K□□			100pF		6,5	4,5	10	0,55
Q065B□221K□□			220pF		6,5	4,5	10	0,55
Q075B□331K□□			330pF		7,5	4,5	10	0,6
Q085B□471K□□			470pF		8,5	4,5	10	0,6
Q085B□561K□□			560pF		8,5	4,5	10	0,6
Q095B□681K□□			680pF		9,5	4,5	10	0,6
Q110B□821K□□			820pF		11,0	4,5	10	0,6
Q115B□102K□□			1000pF		11,5	4,5	10	0,6
Q065E□471K□□		(e) Y5U +22% -56%	470pF		6,5	4,5	10	0,55
Q075E□561K□□			560pF		7,5	4,5	10	0,6
Q075E□681K□□			680pF		7,5	4,5	10	0,6
Q075E□821K□□			820pF		7,5	4,5	10	0,6
Q085E□102K□□			1000pF		8,5	4,5	10	0,65
Q095E□152M□□			1500pF	M ±20%	9,5	4,5	10	0,65
Q105E□222M□□			2200pF		10,5	4,5	10	0,65
Q115E□332M□□			3300pF		11,5	4,5	10	0,65
Q065F□102M□□		(f) Y5V +22% -82%	1000pF		6,5	4,5	10	0,55
Q075F□152M□□			1500pF		7,5	4,5	10	0,6
Q085F□222M□□			2200pF		8,5	4,5	10	0,6
Q100F□332M□□			3300pF		10,0	4,5	10	0,65
Q115F□472M□□			4700pF		11,5	4,5	10	0,65

Condensateur de la tension 471K de taille, perte à haute fréquence de condensateur de la classe Y1 0
Méthode de spécifications et d'essai

ARTICLE

SPÉCIFICATIONS

EXAMINEZ LA MÉTHODE ET LA CONDITION

Temp de stockage. Gamme

-40℃~+125℃

Temp de opération. Gamme

-25℃~+125℃

Aspect et
Dimension

L'aspect a
aucun défaut marqué.
Les dimensions seront en dessous de tolérance spécifique.

L'aspect soit observé sur la vue
La dimension soit mesurée par le calibre

Marque

Devrait être discerné facilement.

Soyez observé sur la vue

Capacité

Dans spécifique
tolérance

Temp. 20±2℃
Vol. 1.0±0.2Vrms
Freq. 1±0.1KHz

Facteur de dissipation

B, E : 2,5% maximum
F : 3,5% maximum

La même condition comme capacité

Résistance d'isolation

10,000MΩ
10,000MΩmin

La résistance d'isolation sera mesurée avec 500±50V.DC dans sec 60±5 du remplissage.

Résistance diélectrique

Entre
Fils de connexion

Aucun échec.

Appliquez une tension de 4.0KVAC pendant 1 mn entre les fils de connexion.
(Charge/décharge current≤50mA) (Y2 : 2.6KVAC)

Corps
Isolation

Aucun échec.

Les terminaux du condensateur seront
relié ensemble. Une feuille métallique sera étroitement enroulée autour du corps du condensateur à la distance d'à environ 3 - 4 millimètres de chaque terminal. Une tension de 4.0KVAC est appliquée entre la feuille de fil de connexion de condensateur et métallique. (Y2 : 2.6KVAC)
(Charge/courant dérivé ≤50mA)

La température
Caractéristique

B : - 10~+10%
E : - 56~+22%
F : - 80~+30%

La capacité sera mesurée à chaque étape en tant que suivre.
Traitement préparatoire : Le condensateur sera stocké à 85±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2hours avant des mesures initiales.

(Étape)	①	②	③	④	⑤
(Temp.)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

Condensateur de la tension 471K de taille, perte à haute fréquence de condensateur de la classe Y1 1
Processus de fabrication
