Détails sur le produit:
|
| Temp. Intervalle: | -40℃~+125℃ | Exploitation temporaire. Intervalle: | -25℃~+125℃ |
|---|---|---|---|
| Matériel: | En céramique | Caractéristique: | Petite taille |
| Tension - nominale: | 400V | Type de paquet: | Par le trou |
| Application: | Usage universel | mot-clé: | Condensateur de sécurité Y1 |
| Mettre en évidence: | condensateur de sécurité de 820K Y1,Condensateur d'usage universel de la sécurité Y1,Condensateur de 400 VCA |
||

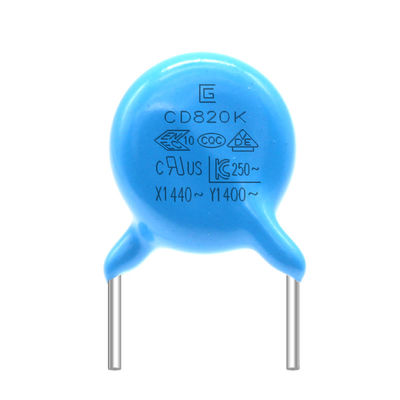

condensateurs à C.A. de condensateur de sécurité de 820K 400VAC Y1 qui ont passé et ont été conformes à la certification de sécurité
Les condensateurs Y1 sont des condensateurs reliés à travers les deux fils de la ligne électrique et du moulu (le, nord-est), habituellement dans les paires. Basé sur la limitation du courant de fuite, la valeur du condensateur de Y ne devrait pas être trop grande. Généralement, le condensateur de X est niveau d'uF, et le condensateur de Y est niveau de N-F. Le condensateur de X supprime l'interférence différentielle de mode, et le condensateur Y1 supprime l'interférence commune de mode.
Condensateur .pdf de la sécurité Y1
1. Nous apprécions vos affaires et offrons une politique instantanée de retour de 7 jours. (7 jours après réception des articles).
2. Si les articles que vous achetez de notre magasin ne sont pas de qualité perfectionnée, celle est eux ne travaillent pas électroniquement selon des caractéristiques de fabricants, les renvoyer simplement nous pour le remplacement ou le remboursement.
Nous supportons les frais de transport du retour la partie dans le jour de garantie
3. Si les articles sont défectueux, svp informez-nous d'ici 3 jours de la livraison.
4. Tous les articles doivent être retournés en leur état original pour qualifier pour un remboursement ou un remplacement.
5. L'acheteur est responsable de tous les frais de transport a encouru.
Applications
Peut être employé pour le circuit de suppression de bruit d'alimentation d'énergie dans la connexion et le by-pass croisés. C'est un condensateur primaire et secondaire de l'accouplement X/Y utilisé comme filtre secteur et alimentation d'énergie de changement et convertisseur à C.A. à C.A.
|
ARTICLE |
SPÉCIFICATIONS |
EXAMINEZ LA MÉTHODE ET LA CONDITION |
||||||||||||||||
|
Recyclage de Temp
|
Aspect |
Aucun défaut marqué |
Le condensateur sera présenté dans la chambre d'essai, et exposé aux conditions de température suivant les indications de la table à 5 cycles. traitement préparatoire : Le condensateur sera placé à 125±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2hours avant la mesure initiale. Après traitement : Le condensateur sera stocké pendant les heures 24±2 aux états de pièce.
|
|||||||||||||||
|
Capacité Changement |
B : ±10% maximum E : ±20% maximum F : ±30% maximum |
|||||||||||||||||
|
D.F. |
B, E : 5,0% maximum F : 7,0% maximum |
|||||||||||||||||
|
I.R. |
Minute 1000MΩ | |||||||||||||||||
|
Humidité (Dessous Régulier État) |
Aspect |
Aucun marqué défaut |
Placez le condensateur pendant les heures 500±12 à 40±2℃ dans le Rhésus de 95±3%. traitement préparatoire : Le condensateur sera placé à 125±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2 des heures avant la mesure initiale. Après traitement : Le condensateur sera stocké pendant les heures 24±2 à l'état de pièce. |
|||||||||||||||
|
Capacité Changement |
B : ±10% maximum E : ±20% maximum F : ±30% maximum |
|||||||||||||||||
|
D.F. |
B, E : 5,0% maximum F : 7,0% maximum |
|||||||||||||||||
|
I.R. |
Minute 1500MΩ | |||||||||||||||||
|
Diélectrique Force |
8 par article |
|||||||||||||||||
|
Essai de durée |
Aspect |
Aucun marqué défaut |
Appliquez une tension de 500V.AC, sauf qu'une fois chaque heure où la tension est grimpée jusqu'à 1000V.AC pour 0.1sec.that sera maintenue pendant les heures 1000±48 à 125±2℃. Traitement préparatoire : Le condensateur sera stocké à 125±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2H avant des mesures initiales. Après traitement : Le condensateur sera stocké pendant les heures 24±2 à l'état de pièce. |
|||||||||||||||
|
Capacité Changement |
B : ±10% maximum E : ±20% maximum F : ±30% maximum |
|||||||||||||||||
|
D.F. |
B, E : 5,0% maximum F : 7,0% maximum |
|||||||||||||||||
|
I.R. |
Minute 1500MΩ | |||||||||||||||||
Tension de produit, matériel, Tableau de référence de taille
| Produit et code de taille | Tension CA évaluée | Caractéristique de la température | Capacité évaluée | Tolérance de capacité | Taille (millimètres) | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□100K□□ | 400Vac |
(b) |
10pF |
K |
6,5 | 4,5 | 10 | 0,55 |
| Q065B□150K□□ | 15pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q070B□220K□□ | 22pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□330K□□ | 33pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□470K□□ | 47pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□560K□□ | 56pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□620K□□ | 62pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□820K□□ | 82pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q065B□101K□□ | 100pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q065B□221K□□ | 220pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q075B□331K□□ | 330pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085B□471K□□ | 470pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q085B□561K□□ | 560pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q095B□681K□□ | 680pF | 9,5 | 4,5 | 10 | 0,6 | |||
| Q110B□821K□□ | 820pF | 11,0 | 4,5 | 10 | 0,6 | |||
| Q115B□102K□□ | 1000pF | 11,5 | 4,5 | 10 | 0,6 | |||
| Q065E□471K□□ |
(e) |
470pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075E□561K□□ | 560pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□681K□□ | 680pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□821K□□ | 820pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085E□102K□□ | 1000pF | 8,5 | 4,5 | 10 | 0,65 | |||
| Q095E□152M□□ | 1500pF |
M |
9,5 | 4,5 | 10 | 0,65 | ||
| Q105E□222M□□ | 2200pF | 10,5 | 4,5 | 10 | 0,65 | |||
| Q115E□332M□□ | 3300pF | 11,5 | 4,5 | 10 | 0,65 | |||
| Q065F□102M□□ |
(f) |
1000pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075F□152M□□ | 1500pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085F□222M□□ | 2200pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q100F□332M□□ | 3300pF | 10,0 | 4,5 | 10 | 0,65 | |||
| 4700pF | 11,5 | 4,5 | 10 | 0,65 | ||||
Méthode de spécifications et d'essai
|
ARTICLE |
SPÉCIFICATIONS |
EXAMINEZ LA MÉTHODE ET LA CONDITION |
|||||||||||||
|
Temp de stockage. Gamme |
-40℃~+125℃ | ||||||||||||||
|
Temp de opération. Gamme |
-25℃~+125℃ | ||||||||||||||
|
|
L'aspect a |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Temp. 20±2℃ |
|||||||||||||
|
Facteur de dissipation |
B, E : 2,5% maximum |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B : - 10~+10% |
|
|||||||||||||
