condensateur de sécurité de 185K 125VAC X2 bonnes propriétés de 1,8 uF dans l'environnement humide

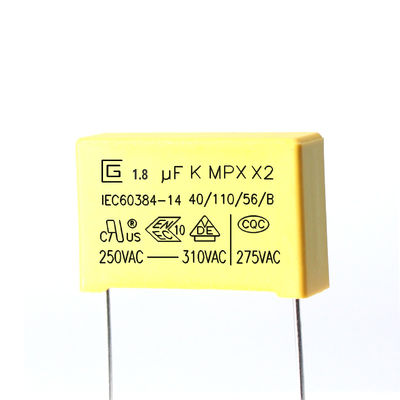

Image Grand : condensateur de sécurité de 185K 125VAC X2 bonnes propriétés de 1,8 uF dans l'environnement humide

Détails sur le produit:

Lieu d'origine:	Dongguan Chine
Nom de marque:	CG
Certification:	VDE，CQC
Numéro de modèle:	X2-185K-275VAC

Conditions de paiement et expédition:

Quantité de commande min:	10000 pièces
Prix:	Discuss
Détails d'emballage:	200 pièces/sac, taille du carton: 45 cm * 31 cm * 34 cm, boîte intérieure: 29,2 cm * 21 cm * 31,3 cm
Délai de livraison:	15-21 jours ouvrables
Conditions de paiement:	T/T
Capacité d'approvisionnement:	100000000 Pièces

Contact

condensateur de sécurité de 185K 125VAC X2 bonnes propriétés de 1,8 uF dans l'environnement humide

description de

Caractéristiques:	Excellentes caractéristiques de fréquence et de température	Capacitance::	1.2uf
Tension nominale::	250-310V	Matériel:	Film polypropylène métallisé
Application:	Usage universel	mot-clé:	Condensateur de sécurité X2
Mettre en évidence:	Condensateur de sécurité de 125VAC X2 , Condensateur de la sécurité X2 1 , 8 uF

Bonnes propriétés métallisées de sécurité du film 1.8uf 185K 125VAC X2 de polypropylène dans l'environnement humide

Le rôle du condensateur X2

1. Charge, après la charge, un champ électrique sera généré entre les deux plaques du condensateur, et le processus de charge consiste à stocker l'énergie électrique obtenue à partir de l'alimentation dans le condensateur ;
2. Décharge, le processus consistant à faire perdre sa charge au condensateur chargé et à libérer la charge et l'énergie électrique est appelé décharge;
3. Le dispositif de stockage d'énergie qui fournit de l'énergie aux appareils locaux peut uniformiser la sortie du régulateur de tension et réduire la demande de charge.
4. Satisfaire le changement du courant du circuit d'entraînement, éviter les interférences de couplage mutuelles et réduire davantage l'impédance d'interférence haute fréquence entre l'alimentation et la masse de référence dans le circuit.
Condensateur de sécurité X2.pdf

Marquage

1. Logo CIGU :
2. Capacité : (104 K, 0,1 μF)
3. Tolérance de capacité : (K) ± 10 %
4. Tension nominale : 250,275,300,305,310VAC 5. Classe de produit : X2
6. Type de produit : MPX
7. Catégorie climatique : 40/110/56
8. Classe d'inflammabilité passive : B
9. Marque d'approbation de la Chine : CQC
10. Marque d'approbations de l'Allemagne : VDE
11. Marque d'homologation ENEC : ENEC
12. Marque d'approbation américaine : CUL
13. Norme d'approbation : IEC60384-14

NON.	Principaux matériaux	spécification	Remarque
1	Film polypropylène métallisé	MPPZAH ou MPPA(5~12μm)	---
2	Ligne Zn,Sn	Alliage Zn ou Zn et Sn	---
3	Terminal	Cu (fil de cuivre) (Φ0,55 ou 0,75 mm)	±0.05mm
4	Matériau scellé	Une résine époxy	UL94-V0
5	Boite en plastique	PBT	UL94-V0

Caractéristiques
1.Ceci est spécialement conçu pour les applications en série avec le principal 100Vac-240Vac, c'est-à-dire le diviseur capacitif, par exemple, le compteur d'énergie, le pilote de LED, etc.
2.Film de polypropylène métallisé
3. Bonnes propriétés d'auto-guérison, résistant aux surtensions
4. Longue stabilité de capacité
5.Bonnes propriétés en environnement humide
6. Excellentes capacités résistantes aux flammes actives et passives

Construction et principaux matériaux des produits
condensateur de sécurité de 185K 125VAC X2 bonnes propriétés de 1,8 uF dans l'environnement humide 0

Spécifications (CEI 60384-14)

Articles de test	Exigences de performances	Conditions d'essai
Capacitance	Dans la tolérance spécifiée	1KHz, 1Vrms max.à 25℃
Facteur de dissipation	0,001 (0,1 %) Max.	1KHz, 1Vrms Max.à 25℃
Preuve de tension	Ne doit pas y avoir d'anomalie	Entre bornes 4.3UR (Vdc) Test de 60sec.
Preuve de tension	Ne doit pas y avoir d'anomalie	Entre borne et boîtier UR×200％+1500Vac, 60sec.
La resistance d'isolement	CR ≤ 0,33 μF IR ≥ 15 000 MΩ CR > 0,33 μF IR ≥ 6 000 s	100±15Vdc, 60sec / 25℃
Robustesse des terminaisons	Pas de rupture de fil et pas d'endommagement du condensateur	Résistance à la traction de la force de charge terminale : 1,0 kg Temps de maintien : 10 ± 1sec
Robustesse des terminaisons		Résistance à la flexion de la force de charge terminale : 0,5 kg Temps de pliage : 4 x 90 ﾟ
Résistance à la chaleur de soudure	(1) Aspect : Aucun dommage visible (2) △C/C : ≤ ±5% de la valeur initiale	Température de soudure : 260±5℃ Temps de soudure : 5±0.5sec
Soudabilité	95% de l'étamage de surface	Température de soudure : 260±5℃ Temps de soudure : 2±0.5sec
Changement rapide de température	Les condensateurs doivent être examinés visuellement et il ne doit y avoir aucun dommage visible.	Température de catégorie inférieure : -40℃ Température de catégorie supérieure : 110℃ Nombre de cycle : 5 Durée t1 = 30 min
Vibration	Les condensateurs doivent être examinés visuellement et il ne doit y avoir aucun dommage visible	Gamme de fréquences : 10 ~ 55 Hz Parcours : X, Y, Z (axe) 2h / axe ( 6h au total) Amplitude de déplacement : 0,75 mm

Articles de test	Exigences de performances	Conditions d'essai
Séquence climatique	(1) Aspect : Aucun dommage visible (2) △C/C : ≤ ±5% de la valeur initiale (3) DF ( tanδ) : ≤ 0,008 de la valeur augmentée (4) IR : ≥ 50% des limites applicables (5) Preuve de tension : Normal	Chaleur sèche Température supérieure : 110℃ Durée inférieure : 16 heures
Séquence climatique		Du froid Température : -40℃ Durée : 2H
État d'équilibre de la chaleur humide	(1) Aspect : Aucun dommage visible (2) △C/C : ≤ ±5% de la valeur initiale (3) DF ( tanδ) : ≤ 0,008 de la valeur augmentée (4) IR : ≥ 50% des limites applicables (5) Preuve de tension : Normal	+40°C et 93% HR, 56 jours
Charger et décharger	(1) Aspect : Aucun dommage visible (2) △C/C : ≤ ±10% de la valeur initiale (3) DF ( tanδ) : ≤ 0,008 de la valeur augmentée (4) IR : ≥ 50% des limites applicables	Tension d'essai : √2 x URVAC 50 Hz Charge et décharge : 0,5 sec/heure Répété pour 10000 cycles
Endurance	(1) Apparence : aucun dommage visible (2) △C/C : ≤ ±10% de la valeur initiale (3) DF ( tanδ) : ≤ 0,008 de la valeur augmentée (4) IR : ≥ 50% des limites applicables	1,25 x UR VAC 50 Hz, une fois par heure augmenter à 1 000 VCA pendant 0,1 seconde, 1 000 heures à la température nominale supérieure

Conditions de stockage
1 Il convient de noter que la soudabilité des bornes peut être détériorée lorsqu'elles sont stockées à peine dans une atmosphère pendant de longues périodes
2 Il ne doit pas être situé à une température particulièrement élevée et à une humidité élevée, il doit se soumettre aux conditions suivantes (conservation dans l'emballage d'origine)
Température : 35 MAX Humidité relative : 60 % MAX
3 Période de stockage : Perte : 12 mois max (à partir de la date de fabrication indiquée sur l'étiquette dans le sac d'emballage)
Exigence d'environnement
1 Conformité aux exigences de RoHS.
2 Conformité aux exigences de REACH.
3 sans halogène (selon les besoins).
4 Veuillez consulter la pièce jointe 2 pour les reproductions de test de Rohs et Reach par un tiers
Contrôle de qualité
condensateur de sécurité de 185K 125VAC X2 bonnes propriétés de 1,8 uF dans l'environnement humide 1
Structuration du produit

Normes de référence

GB-T2693-2001 (IDT CEI 60384-1-2008) Condensateurs fixes à utiliser dans les équipements électroniques - Partie 1 : Spécification générique
GB-T14472-1988 Condensateurs fixes destinés à être utilisés dans les équipements électroniques - Partie 16 : Spécifications de section : Condensateur CC fixe à film de polypropylène métallisé
CEI-60384-14-2005 Condensateurs fixes destinés à être utilisés dans les équipements électroniques - Partie 16 : Spécifications de section : Condensateur CC fixe à film de polypropylène métallisé
GB-T 2828.1-2003 Procédures d'échantillonnage pour le contrôle par attributs - Partie 1 : Schémas d'échantillonnage indexés par la limite de qualité acceptable (AQL) pour le contrôle lot par lot (ISO 2859-1:1999, IDT)
