Détails sur le produit:
|
| Caractéristiques: | Très faible perte à haute fréquence, adapté aux courants forts | Capacitance:: | 0.01uf |
|---|---|---|---|
| Tension nominale:: | 250-310V | Température de fonctionnement: | -40℃～+110℃ |
| Application :: | Appareil ménager, alimentation électrique, ampèremètre | Tolérance de capacité :: | ±10%(K) |
| Paquet: | Fermeture des cartons | ||
| Mettre en évidence: | Condensateur 275VAC 0,01 uF,condensateur 103K |
||

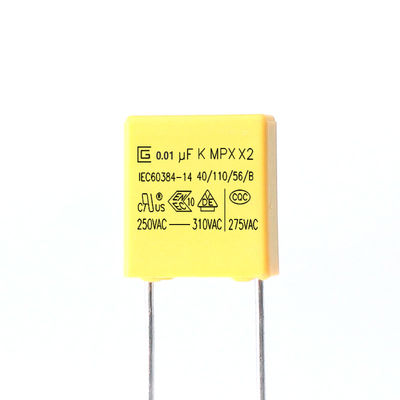

Le condensateur autocuratif de sécurité de 0.01uf 103K 275VAC X2 pour supprime la perturbation électromagnétique
X2 sécurité Capacitor.pdf
Condensateur de X --- condensateur métallisé de film de polypropylène ; habituellement, X le condensateur est en grande partie fait de condensateur de film de polyester avec la résistance actuelle d'ondulation relativement grande. Ce type de condensateur a un de large volume, mais il permet un grand courant pour la charge et la décharge instantanées, et sa résistance interne est également petite. Le condensateur de X adopte la place externe et l'OPP à haute tension intérieur (enroulement matériel métallisé de polypropylène traitant) dans le conditionnement en plastique. Le matériel d'OPP a non seulement une meilleure représentation électrique, mais également peut effectivement réduire l'impact des impulsions à haute fréquence une fois relié parallèlement à la fin d'entrée de l'alimentation d'énergie. Effets de puissance.
Lancement de produit
Le multiplexeur sont winded avec le diélectrique métallisé de film de polypropylène, la construction non inductrice, les avances de câblage cuivre bidon, et le revêtement ignifuge de résine époxyde. Ils ont d'excellentes caractéristiques d'ignifuge autocuratif et bon selon l'UL 94-V0
Type application
Les produits très utilisé pour les dispositifs antiparasites d'interférence et les applications ligne à travers de condensateur. Approprié pour usage dans les situations où l'échec du condensateur ne mènera pas au danger de la décharge électrique.
Caractéristiques
1 construction de Non-induction
Résistance à l'humidité 2 élevée
Propriété 3 autocurative
Type 4 ignifuge (conformité à UL 94V-0)
Perte très petite 5
6 excellentes caractéristiques de fréquence et de température
Résistance d'isolation 7 élevée
Caractéristiques (le CEI 60384-14)
| Articles d'essai | Exigences de marche | États d'essai |
| Capacité | En dessous de la tolérance a spécifié | 1KHz, maximum 1Vrms à 25℃ |
| Facteur de dissipation | 0,001 (0,1%) maxima. | 1KHz, maximum 1Vrms à 25℃ |
| Preuve de tension | Ne soyez aucune anomalie | Entre l'essai des terminaux 4.3UR (volts continu) de 60sec. |
| Entre le terminal et la clôture UR×200%+1500Vac, 60sec. | ||
| Résistance d'isolation | CR >0.33μF IR ≥6,000s du ≥ 15,000MΩ du ≤ 0.33μF IR de CR | 100±15Vdc, 60sec/25℃ |
| Robustesse des arrêts | Aucune rupture de fil et aucun dommages de condensateur |
Force tendue de la force terminale de charge : 1,0 kilogrammes Temps d'entreposage : 10 ± 1sec |
|
Résistance à la flexion de la force terminale de charge : 0,5 kilogrammes Temps de recourbement : ゚ 4 x 90 |
||
| Résistance à la chaleur de soudure |
(1) aspect : Aucun dommages évidents (2)△ C/C : ≤ ±5% de la valeur initiale |
La température de soudure : 260±5℃ Temps de soudure : 5±0.5sec |
| Solderability | 95% de l'étamage extérieur |
La température de soudure : 260±5℃ Temps de soudure : 2±0.5sec |
| Variation température rapide | Les condensateurs seront visuellement examinés et il n'y aura aucun dommage évident. |
Abaissez la température de catégorie : -40℃ La température supérieure de catégorie : 110℃ Nombre de cycles : 5 Durée T1 = minute 30 |
| Vibration | Les condensateurs seront visuellement examinés et il n'y aura aucun dommage évident |
Plage de fréquence : 10~55Hz Cours : X, Y, Z (axe) 2h / axe (6h au total) Amplitude de déplacement : 0.75mm |
| Articles d'essai | Exigences de marche | États d'essai |
| Ordre climatique |
(1) aspect : Aucun dommages évidents (2)△ C/C : ≤ ±5% de la valeur initiale (3) DF (tanδ) : ≤ 0,008 de valeur accrue (4) IR : ≥ 50% des limites applicables (5) preuve de tension : Normale |
La chaleur sèche La température supérieure : 110℃ Durée inférieure : 16Hours |
|
Froid La température : -40℃ Durée : 2Hours |
||
| La chaleur humide équilibrée |
(1) aspect : Aucun dommages évidents (2)△ C/C : ≤ ±5% de la valeur initiale (3) DF (tanδ) : ≤ 0,008 de valeur accrue (4) IR : ≥ 50% des limites applicables (5) preuve de tension : Normale |
+40°C et Rhésus de 93%, 56 jours |
| Charge et décharge |
(1) aspect : Aucun dommages évidents (2)△ C/C : ≤ ±10% de la valeur initiale (3) DF (tanδ) : ≤ 0,008 de valeur accrue (4) IR : ≥ 50% des limites applicables |
Tension d'essai : √2 X URVAC 50 hertz Charge et décharge : 0.5sec/time Répété pour 10000 cycles |
| Résistance |
(1) aspect : Aucun dommages évidents (2)△ C/C : ≤ ±10% de la valeur initiale (3) DF (tanδ) : ≤ 0,008 de valeur accrue (4) IR : ≥ 50% des limites applicables |
x 1,25 UR VCA 50 hertz, une fois chaque heure grimper jusqu'à 1,000VAC pour 0,1 seconde, 1 000 heures à la température évaluée supérieure |
Conditions de stockage
1 t devrait être noté que le solderability des terminaux peut deteriorted une fois stocké à peine dans une atmosphère pour de longs preriods
2 il ne devrait pas être situé dans particulièrement à hautes températures et humidité élevé, il doit soumettre aux conditions suivantes (maintenant dans le paquet original)
La température : Humidité de 35 MAX Relative : 60% MAX
Période de stockage 3 : Losse : 12 mois de maximum (de la date de fabrication a marqué sur le label dans le sac de paquet)
Condition d'environnement
1 conformité à la condition de RoHS.
Conformité 2 à la condition de la PORTÉE.
3 sans halogène (au besoin).
4 voyez svp l'attachement 2 pour les reprots d'essai du Rohs et de la portée par un tiers
Contrôle de qualité
Structure de produit
