Détails sur le produit:
|
| Caractéristiques: | Excellentes propriétés ignifuges | Capacitance:: | 1.0uf |
|---|---|---|---|
| Tension nominale:: | 250-310V | Température de fonctionnement: | -40℃～+110℃ |
| Application :: | Appareil ménager, alimentation électrique, ampèremètre | Médias disponibles: | fiche technique, Photo |
| Mettre en évidence: | condensateur de sécurité de 105K X2,Condensateur de la sécurité X2 1,0 uF |
||

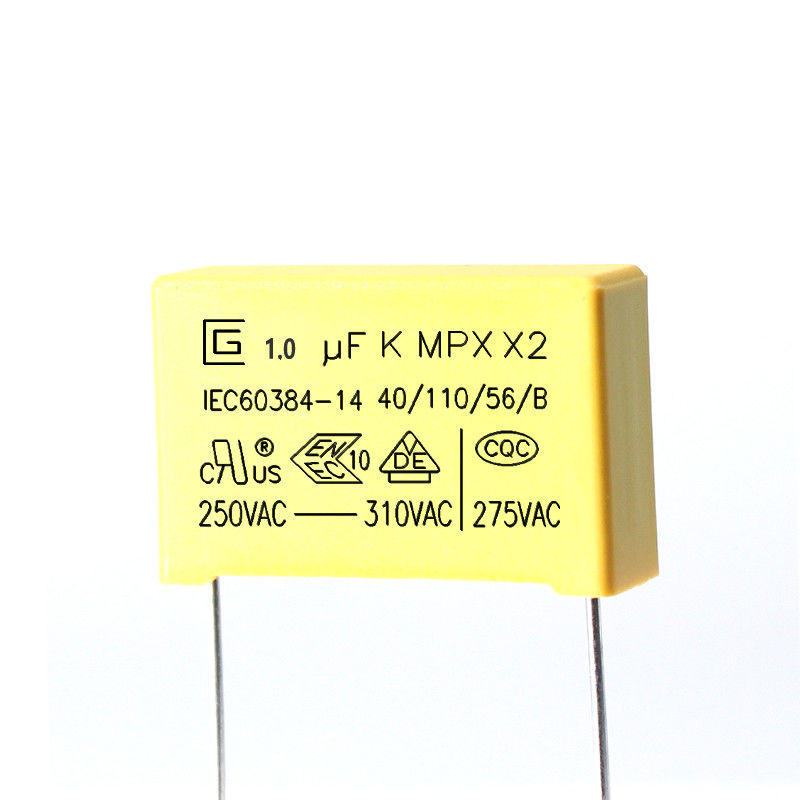

Excellentes propriétés ignifuges dues au condensateur de sécurité de longue durée 1.0uf 105K 275VAC X2
Condensateur de sécurité X2.pdf
Condensateur X --- condensateur à film polypropylène métallisé ;généralement, le condensateur X est principalement constitué d'un condensateur à film polyester avec une résistance au courant d'ondulation relativement importante.Ce type de condensateur a un volume important, mais il permet un courant important pour une charge et une décharge instantanées, et sa résistance interne est donc faible.Le condensateur X adopte le carré extérieur et l'OPP intérieur haute tension (traitement d'enroulement de matériau en polypropylène métallisé) dans un emballage en plastique.Le matériau OPP a non seulement de meilleures performances électriques, mais peut également réduire efficacement l'impact des impulsions haute fréquence lorsqu'il est connecté en parallèle avec l'extrémité d'entrée de l'alimentation.Effets de puissance.
Marquage
1. Logo CIGU :
2. Capacité : (104 K, 0,1 μF)
3. Tolérance de capacité : (K) ± 10 %
4. Tension nominale : 250,275,300,305,310VAC 5. Classe de produit : X2
6. Type de produit : MPX
7. Catégorie climatique : 40/110/56
8. Classe d'inflammabilité passive : B
9. Marque d'approbation de la Chine : CQC
10. Marque d'homologation allemande : VDE
11. Marque d'homologation ENEC : ENEC
12. Marque d'homologation américaine : CUL
13. Norme d'approbation : IEC60384-14
Présentation des produits
Les MPX sont enroulés avec un film diélectrique en polypropylène métallisé, une construction non inductive, des fils de cuivre étamés et un revêtement en résine époxy ignifuge.Ils ont d'excellentes caractéristiques d'auto-guérison et un bon retardateur de flamme selon UL 94-V0
Tapez la demande
Les produits seraient largement utilisés pour les suppresseurs d'interférences et les applications de condensateurs à travers la ligne. Convient pour une utilisation dans des situations où la défaillance du condensateur n'entraînera pas de danger de choc électrique.
Caractéristiques
1 Construction sans induction
2 Haute résistance à l'humidité
3 Propriété d'auto-guérison
4 Type ignifuge (conformité à UL 94V-0)
5 Très petite perte
6 Excellentes caractéristiques de fréquence et de température
7 Haute résistance d'isolement
Spécifications (CEI 60384-14)
| Articles de test | Exigences de performances | Conditions d'essai |
| Capacitance | Dans la tolérance spécifiée | 1KHz, 1Vrms max.à 25℃ |
| Facteur de dissipation | 0,001 (0,1 %) Max. | 1KHz, 1Vrms max.à 25℃ |
| Preuve de tension | Ne doit pas y avoir d'anomalie | Entre bornes 4.3UR (Vdc) Test de 60sec. |
| Entre borne et boîtier UR×200％+1500Vac, 60sec. | ||
| La resistance d'isolement | CR ≤ 0,33 μF IR ≥ 15 000 MΩ CR > 0,33 μF IR ≥ 6 000 s | 100±15Vdc, 60sec / 25℃ |
| Robustesse des terminaisons | Pas de rupture de fil et pas d'endommagement du condensateur |
Résistance à la traction de la force de charge terminale : 1,0 kg Temps de maintien : 10 ± 1sec |
|
Résistance à la flexion de la force de charge terminale : 0,5 kg Temps de pliage : 4 x 90 ﾟ |
||
| Résistance à la chaleur de soudure |
(1) Aspect : Aucun dommage visible (2) △C/C : ≤ ±5% de la valeur initiale |
Température de soudure : 260±5℃ Temps de soudure : 5±0.5sec |
| Soudabilité | 95% de l'étamage de surface |
Température de soudure : 260±5℃ Temps de soudure : 2±0.5sec |
| Changement rapide de température | Les condensateurs doivent être examinés visuellement et il ne doit y avoir aucun dommage visible. |
Température de catégorie inférieure : -40℃ Température de catégorie supérieure : 110℃ Nombre de cycle : 5 Durée t1 = 30 min |
| Vibration | Les condensateurs doivent être examinés visuellement et il ne doit y avoir aucun dommage visible |
Gamme de fréquences : 10 ~ 55 Hz Parcours : X, Y, Z (axe) 2h / axe ( 6h au total) Amplitude de déplacement : 0,75 mm |
| Articles de test | Exigences de performances | Conditions d'essai |
| Séquence climatique |
(1) Aspect : Aucun dommage visible (2) △C/C : ≤ ±5% de la valeur initiale (3) DF ( tanδ) : ≤ 0,008 de la valeur augmentée (4) IR : ≥ 50% des limites applicables (5) Preuve de tension : Normal |
Chaleur sèche Température supérieure : 110℃ Durée inférieure : 16 heures |
|
Du froid Température : -40℃ Durée : 2H |
||
| État d'équilibre de la chaleur humide |
(1) Aspect : Aucun dommage visible (2) △C/C : ≤ ±5% de la valeur initiale (3) DF ( tanδ) : ≤ 0,008 de la valeur augmentée (4) IR : ≥ 50% des limites applicables (5) Preuve de tension : Normal |
+40°C et 93% HR, 56 jours |
| Charger et décharger |
(1) Aspect : Aucun dommage visible (2) △C/C : ≤ ±10% de la valeur initiale (3) DF ( tanδ) : ≤ 0,008 de la valeur augmentée (4) IR : ≥ 50% des limites applicables |
Tension d'essai : √2 x URVAC 50 Hz Charge et décharge : 0,5 sec/heure Répété pour 10000 cycles |
| Endurance |
(1) Apparence : aucun dommage visible (2) △C/C : ≤ ±10% de la valeur initiale (3) DF ( tanδ) : ≤ 0,008 de la valeur augmentée (4) IR : ≥ 50% des limites applicables |
1,25 x UR VAC 50 Hz, une fois par heure augmenter à 1 000 VCA pendant 0,1 seconde, 1 000 heures à la température nominale supérieure |
Conditions de stockage
1 Il convient de noter que la soudabilité des bornes peut être détériorée lorsqu'elles sont stockées à peine dans une atmosphère pendant de longues périodes
2 Il ne doit pas être situé à une température particulièrement élevée et à une humidité élevée, il doit se soumettre aux conditions suivantes (conservation dans l'emballage d'origine)
Température : 35 MAX Humidité relative : 60 % MAX
3 Période de stockage : Perte : 12 mois max (à partir de la date de fabrication indiquée sur l'étiquette dans le sac d'emballage)
|
Article |
Exigence caractéristique |
Méthode d'essai et condition |
||||||
|
Catégorie climatique |
40/110/56 |
|||||||
|
Classe d'inflammabilité passive |
B |
|||||||
|
Température de fonctionnement |
-40~+110 |
|||||||
|
Plage de capacité |
0,0022 μF ~ 2,2 μF |
|||||||
|
Tolérance de capacité |
±10%(K),±20%(M) |
1KHz, 1.0Vrms, 25 |
||||||
|
Tension nominale |
250 V CA/275 V CA/300 V CA/305 V CA/310 V CA |
|||||||
|
Facteur de dissipation |
1KHz<0.10% |
IR≥6000s |
||||||
|
La resistance d'isolement |
C≤0.33μF |
C>0.33μF |
UR>100V, 100VDC, |
|||||
|
IR≥15000MΩ |
IR≥6000s |
60S, 20 |
||||||
|
Tension de tenue entre les bornes |
Pas de panne permanente ni de flashover |
4.3UR(dc) 60s 25Courant de coupure 10mA |
||||||
|
Tension de tenue entre les bornes et le boîtier |
Pas de panne permanente ni de flashover |
2UR+1500V(ca) 60s 25 ≥2000V(ca) 25 |
||||||
|
MAX.Temps de montée d'impulsion (dv/dt) |
Espacement des fils |
|||||||
|
7,5 mm 600 V/μs |
10mm |
15mm |
22,5 mm |
27,5 mm |
37,5 mm 100 V/μs |
|||
Exigence d'environnement
1 Conformité aux exigences de RoHS.
2 Conformité aux exigences de REACH.
3 sans halogène (selon les besoins).
4 Veuillez consulter la pièce jointe 2 pour les reproductions de test de Rohs et Reach par un tiers
Contrôle de qualité
Structuration du produit
