0,22 uF ignifuge de 224k du condensateur 275VAC de résistance d'humidité élevée

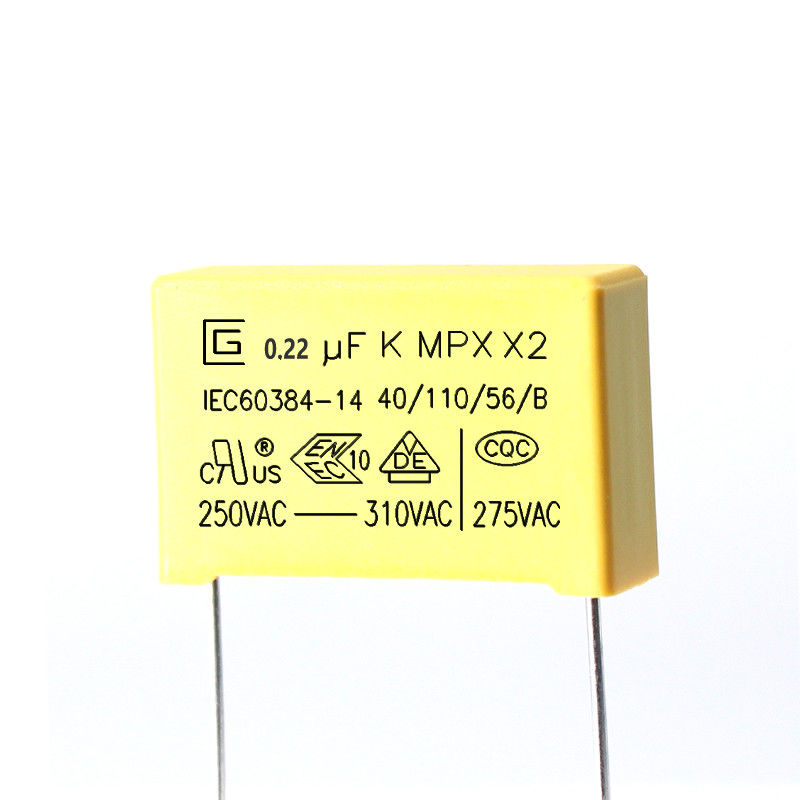

Image Grand : 0,22 uF ignifuge de 224k du condensateur 275VAC de résistance d'humidité élevée

Détails sur le produit:

Lieu d'origine:	Dongguan
Nom de marque:	CG
Certification:	VDE，CQC
Numéro de modèle:	X2-224K-275VAC-E21

Conditions de paiement et expédition:

Quantité de commande min:	10000 pièces
Prix:	Discuss
Détails d'emballage:	200 pièces/sac, taille du carton: 45 cm * 31 cm * 34 cm, boîte intérieure: 29,2 cm * 21 cm * 31,3 cm
Délai de livraison:	15-21 jours ouvrables
Conditions de paiement:	T/T
Capacité d'approvisionnement:	100000000 Pièces

Contact

0,22 uF ignifuge de 224k du condensateur 275VAC de résistance d'humidité élevée

description de

Caractéristiques:	Haute résistance à l'humidité	Capacitance::	0.22uf
Tension nominale::	250-310V	Température de fonctionnement:	-40℃～+110℃
Application ::	Alimentation d'énergie	Médias disponibles:	fiche technique, Photo
Mettre en évidence:	condensateur 224k , Condensateur 275VAC de 0

Type ignifuge 0.22uf 224K 275VAC X2 Condensateur de sécurité Haute résistance à l'humidité

Condensateur de sécurité X2.pdf

Normes de référence

GB-T2693-2001 (IDT CEI 60384-1-2008) Condensateurs fixes à utiliser dans les équipements électroniques - Partie 1 : Spécification générique
GB-T14472-1988 Condensateurs fixes destinés à être utilisés dans les équipements électroniques - Partie 16 : Spécifications de section : Condensateur CC fixe à film de polypropylène métallisé

CEI-60384-14-2005 Condensateurs fixes destinés à être utilisés dans les équipements électroniques - Partie 16 : Spécifications de section : Condensateur CC fixe à film de polypropylène métallisé
GB-T 2828.1-2003 Procédures d'échantillonnage pour le contrôle par attributs - Partie 1 : Schémas d'échantillonnage indexés par la limite de qualité acceptable (AQL) pour le contrôle lot par lot (ISO 2859-1:1999, IDT)

Marquage

1. Logo CIGU :
2. Capacité : (104 K, 0,1 μF)
3. Tolérance de capacité : (K) ± 10 %
4. Tension nominale : 250,275,300,305,310VAC 5. Classe de produit : X2
6. Type de produit : MPX
7. Catégorie climatique : 40/110/56
8. Classe d'inflammabilité passive : B
9. Marque d'approbation de la Chine : CQC
10. Marque d'approbations de l'Allemagne : VDE
11. Marque d'homologation ENEC : ENEC

Présentation des produits

Les MPX sont enroulés avec un film diélectrique en polypropylène métallisé, une construction non inductive, des fils de cuivre étamés et un revêtement en résine époxy ignifuge.Ils ont d'excellentes caractéristiques d'auto-guérison et un bon retardateur de flamme selon UL 94-V0

Tapez la demande

Les produits seraient largement utilisés pour les suppresseurs d'interférences et les applications de condensateurs à travers la ligne. Convient pour une utilisation dans des situations où la défaillance du condensateur n'entraînera pas de danger de choc électrique.

Caractéristiques

1 Construction sans induction

2 Haute résistance à l'humidité

3 Propriété d'auto-guérison

4 Type ignifuge (conformité à UL 94V-0)

5 Très petite perte

6 Excellentes caractéristiques de fréquence et de température

7 Haute résistance d'isolement

Spécifications (CEI 60384-14)

Articles de test	Exigences de performances	Conditions d'essai
Capacitance	Dans la tolérance spécifiée	1KHz, 1Vrms max.à 25℃
Facteur de dissipation	0,001 (0,1 %) Max.	1KHz, 1Vrms max.à 25℃
Preuve de tension	Ne doit pas y avoir d'anomalie	Entre bornes 4.3UR (Vdc) Test de 60sec.
Preuve de tension	Ne doit pas y avoir d'anomalie	Entre borne et boîtier UR×200％+1500Vac, 60sec.
La resistance d'isolement	CR ≤ 0,33 μF IR ≥ 15 000 MΩ CR > 0,33 μF IR ≥ 6 000 s	100±15Vdc, 60sec / 25℃
Robustesse des terminaisons	Pas de rupture de fil et pas d'endommagement du condensateur	Résistance à la traction de la force de charge terminale : 1,0 kg Temps de maintien : 10 ± 1sec
Robustesse des terminaisons		Résistance à la flexion de la force de charge terminale : 0,5 kg Temps de pliage : 4 x 90 ﾟ
Résistance à la chaleur de soudure	(1) Aspect : Aucun dommage visible (2) △C/C : ≤ ±5% de la valeur initiale	Température de soudure : 260±5℃ Temps de soudure : 5±0.5sec
Soudabilité	95% de l'étamage de surface	Température de soudure : 260±5℃ Temps de soudure : 2±0.5sec
Changement rapide de température	Les condensateurs doivent être examinés visuellement et il ne doit y avoir aucun dommage visible.	Température de catégorie inférieure : -40℃ Température de catégorie supérieure : 110℃ Nombre de cycle : 5 Durée t1 = 30 min
Vibration	Les condensateurs doivent être examinés visuellement et il ne doit y avoir aucun dommage visible	Gamme de fréquences : 10 ~ 55 Hz Parcours : X, Y, Z (axe) 2h / axe ( 6h au total) Amplitude de déplacement : 0,75 mm

Articles de test	Exigences de performances	Conditions d'essai
Séquence climatique	(1) Aspect : Aucun dommage visible (2) △C/C : ≤ ±5% de la valeur initiale (3) DF ( tanδ) : ≤ 0,008 de la valeur augmentée (4) IR : ≥ 50% des limites applicables (5) Preuve de tension : Normal	Chaleur sèche Température supérieure : 110℃ Durée inférieure : 16 heures
Séquence climatique		Du froid Température : -40℃ Durée : 2H
État d'équilibre de la chaleur humide	(1) Aspect : Aucun dommage visible (2) △C/C : ≤ ±5% de la valeur initiale (3) DF ( tanδ) : ≤ 0,008 de la valeur augmentée (4) IR : ≥ 50% des limites applicables (5) Preuve de tension : Normal	+40°C et 93% HR, 56 jours
Charger et décharger	(1) Aspect : Aucun dommage visible (2) △C/C : ≤ ±10% de la valeur initiale (3) DF ( tanδ) : ≤ 0,008 de la valeur augmentée (4) IR : ≥ 50% des limites applicables	Tension d'essai : √2 x URVAC 50 Hz Charge et décharge : 0,5 sec/heure Répété pour 10000 cycles
Endurance	(1) Apparence : aucun dommage visible (2) △C/C : ≤ ±10% de la valeur initiale (3) DF ( tanδ) : ≤ 0,008 de la valeur augmentée (4) IR : ≥ 50% des limites applicables	1,25 x UR VAC 50 Hz, une fois par heure augmenter à 1 000 VCA pendant 0,1 seconde, 1 000 heures à la température nominale supérieure

Conditions de stockage

1 Il convient de noter que la soudabilité des bornes peut être détériorée lorsqu'elles sont stockées à peine dans une atmosphère pendant de longues périodes
2 Il ne doit pas être situé à une température particulièrement élevée et à une humidité élevée, il doit se soumettre aux conditions suivantes (conservation dans l'emballage d'origine)
Température : 35 MAX Humidité relative : 60 % MAX
3 Période de stockage : Perte : 12 mois max (à partir de la date de fabrication indiquée sur l'étiquette dans le sac d'emballage)

Article	Exigence caractéristique					Méthode d'essai et condition
Catégorie climatique	40/110/56
Classe d'inflammabilité passive	B
Température de fonctionnement	-40~+110
Plage de capacité	0,0022 μF ~ 2,2 μF
Tolérance de capacité	±10%(K),±20%(M)					1KHz, 1.0Vrms, 25
Tension nominale	250 V CA/275 V CA/300 V CA/305 V CA/310 V CA
Facteur de dissipation	1KHz<0.10%					IR≥6000s
La resistance d'isolement	C≤0.33μF		C>0.33μF			UR>100V, 100VDC,
	IR≥15000MΩ		IR≥6000s			60S, 20
Tension de tenue entre les bornes	Pas de panne permanente ni de flashover					4.3UR(dc) 60s 25Courant de coupure 10mA
Tension de tenue entre les bornes et le boîtier	Pas de panne permanente ni de flashover					2UR+1500V(ca) 60s 25 ≥2000V(ca) 25
MAX.Temps de montée d'impulsion (dv/dt)	Espacement des fils
	7,5 mm 600 V/μs	10mm		15mm	22,5 mm		27,5 mm	37,5 mm 100 V/μs

Exigence d'environnement

1 Conformité aux exigences de RoHS.
2 Conformité aux exigences de REACH.
3 sans halogène (selon les besoins).
4 Veuillez consulter la pièce jointe 2 pour les reproductions de test de Rohs et Reach par un tiers

Contrôle de qualité

0,22 uF ignifuge de 224k du condensateur 275VAC de résistance d'humidité élevée 0

Structuration du produit
