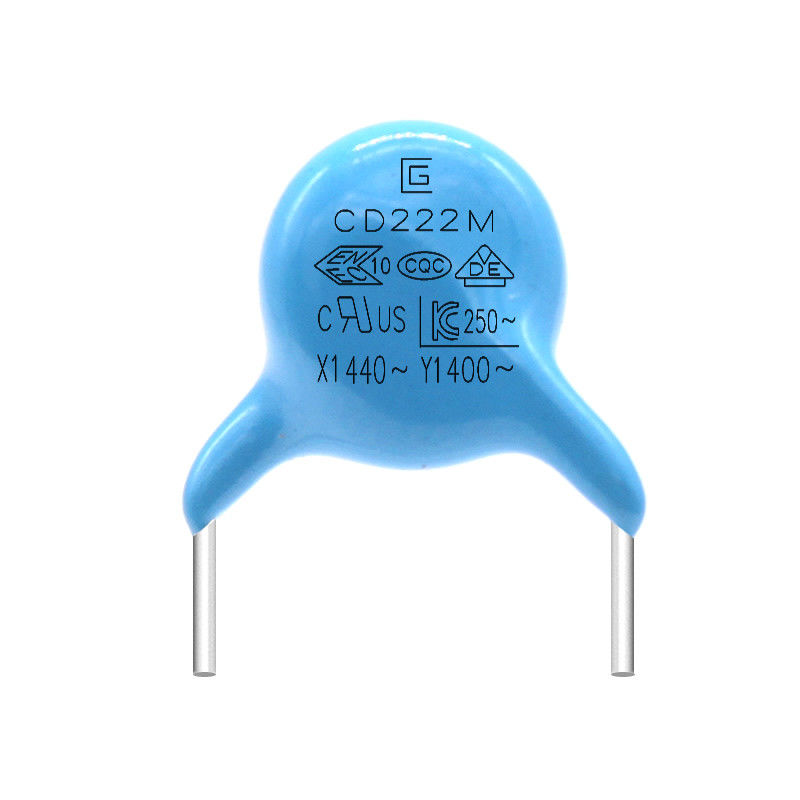

Résistance à haute impression de haut d'isolation de la représentation 222M 400VAC Y1 condensateur de petite taille de sécurité
Quelle est la différence entre le condensateur Y1 et le condensateur Y2 ?
1. La tension de tenue et le lancement sont différents
La tension évaluée du condensateur Y1 est 400VAC et la tension de tenue peut atteindre 4000VAC
La tension évaluée du condensateur Y2 est 300VAC et la tension de tenue peut atteindre 2600VAC
Le lancement conventionnel du condensateur Y1 est 10mm
Le lancement conventionnel du condensateur Y2 est 7.5mm
2. natures de l'enveloppe isolante différentes
Le condensateur Y1 appartient à l'isolation ou à l'isolation renforcée
Le condensateur Y2 appartient à l'isolation principale ou à l'isolation supplémentaire
Avantages
1. Nous avons tous les modèles de matériel, vous sauvons temps regardant le fort et recommander des matériaux pour vous si vous avez besoin.
2. Avec les mêmes produits de qualité, nous pouvons te donner les meilleurs priceInquiries à après-vente, nous fournirons le bon service, un tel statut de produit d'asupdate, le support technique etc. (24 heures d'en ligne)
3. Nous avons beaucoup d'actions, et le délai de livraison est habituellement court.
Condensateur .pdf de la sécurité Y1
Champs d'application du condensateur Y1 :
Sont idéale pour l'usage dans la suppression de perturbation électromagnétique et la connexion aux canalisations d'approvisionnement, ligne la déviation, accouplement d'antenne, à travers la ligne, l'application de double-protection.
|
ARTICLE
|
SPÉCIFICATIONS
|
EXAMINEZ LA MÉTHODE ET LA CONDITION
|
|
Recyclage de Temp
|
Aspect
|
Aucun défaut marqué
|
Le condensateur sera présenté dans la chambre d'essai, et exposé aux conditions de température suivant les indications de la table à 5 cycles.
traitement préparatoire : Le condensateur sera placé à 125±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2hours avant la mesure initiale.
Après traitement : Le condensateur sera stocké pendant les heures 24±2 aux états de pièce.
| (ÉTAPE) |
1 |
2 |
3 |
4 |
| (La TEMPÉRATURE.) |
-25±3℃ |
20±2℃ |
125±3℃ |
20±2℃ |
| (TEMPS) |
30±3min. |
3min. maximum |
30±3min. |
3min. maximum |
|
|
Capacité
Changement
|
B : ±10% maximum
E : ±20% maximum
F : ±30% maximum
|
|
D.F.
|
B, E : 5,0% maximum
F : 7,0% maximum
|
|
I.R.
|
Minute 1000MΩ |
|
Humidité
(Dessous
Régulier
État)
|
Aspect
|
Aucun marqué
défaut
|
Placez le condensateur pendant les heures 500±12 à 40±2℃ dans le Rhésus de 95±3%.
traitement préparatoire : Le condensateur sera placé à 125±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2 des heures avant la mesure initiale.
Après traitement : Le condensateur sera stocké pendant les heures 24±2 à l'état de pièce.
|
|
Capacité
Changement
|
B : ±10% maximum
E : ±20% maximum
F : ±30% maximum
|
|
D.F.
|
B, E : 5,0% maximum
F : 7,0% maximum
|
|
I.R.
|
Minute 1500MΩ |
|
Diélectrique
Force
|
8 par article
|
|
Essai de durée
|
Aspect
|
Aucun marqué
défaut
|
Appliquez une tension de 500V.AC, sauf qu'une fois chaque heure où la tension est grimpée jusqu'à 1000V.AC pour 0.1sec.that sera maintenue pendant les heures 1000±48 à 125±2℃.
Traitement préparatoire : Le condensateur sera stocké à 125±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2H avant des mesures initiales.
Après traitement : Le condensateur sera stocké pendant les heures 24±2 à l'état de pièce.
|
|
Capacité
Changement
|
B : ±10% maximum
E : ±20% maximum
F : ±30% maximum
|
|
D.F.
|
B, E : 5,0% maximum
F : 7,0% maximum
|
|
I.R.
|
Minute 1500MΩ |
Tension de produit, matériel, Tableau de référence de taille
| Produit et code de taille |
Tension CA évaluée |
Caractéristique de la température |
Capacité évaluée |
Tolérance de capacité |
Taille (millimètres) |
| D.max |
T.max |
P±0.8 |
d±0.05 |
| Q065B□100K□□ |
400Vac |
(b)
Y5P
±10
|
10pF |
K
±10%
|
6,5 |
4,5 |
10 |
0,55 |
| Q065B□150K□□ |
15pF |
6,5 |
4,5 |
10 |
0,55 |
| Q070B□220K□□ |
22pF |
7,0 |
4,5 |
10 |
0,55 |
| Q070B□330K□□ |
33pF |
7,0 |
4,5 |
10 |
0,55 |
| Q070B□470K□□ |
47pF |
7,0 |
4,5 |
10 |
0,55 |
| Q070B□560K□□ |
56pF |
7,0 |
4,5 |
10 |
0,55 |
| Q070B□620K□□ |
62pF |
7,0 |
4,5 |
10 |
0,55 |
| Q070B□820K□□ |
82pF |
7,0 |
4,5 |
10 |
0,55 |
| Q065B□101K□□ |
100pF |
6,5 |
4,5 |
10 |
0,55 |
| Q065B□221K□□ |
220pF |
6,5 |
4,5 |
10 |
0,55 |
| Q075B□331K□□ |
330pF |
7,5 |
4,5 |
10 |
0,6 |
| Q085B□471K□□ |
470pF |
8,5 |
4,5 |
10 |
0,6 |
| Q085B□561K□□ |
560pF |
8,5 |
4,5 |
10 |
0,6 |
| Q095B□681K□□ |
680pF |
9,5 |
4,5 |
10 |
0,6 |
| Q110B□821K□□ |
820pF |
11,0 |
4,5 |
10 |
0,6 |
| Q115B□102K□□ |
1000pF |
11,5 |
4,5 |
10 |
0,6 |
| Q065E□471K□□ |
(e)
Y5U
+22%
-56%
|
470pF |
6,5 |
4,5 |
10 |
0,55 |
| Q075E□561K□□ |
560pF |
7,5 |
4,5 |
10 |
0,6 |
| Q075E□681K□□ |
680pF |
7,5 |
4,5 |
10 |
0,6 |
| Q075E□821K□□ |
820pF |
7,5 |
4,5 |
10 |
0,6 |
| Q085E□102K□□ |
1000pF |
8,5 |
4,5 |
10 |
0,65 |
| Q095E□152M□□ |
1500pF |
M
±20%
|
9,5 |
4,5 |
10 |
0,65 |
| Q105E□222M□□ |
2200pF |
10,5 |
4,5 |
10 |
0,65 |
| Q115E□332M□□ |
3300pF |
11,5 |
4,5 |
10 |
0,65 |
| Q065F□102M□□ |
(f)
Y5V
+22%
-82%
|
1000pF |
6,5 |
4,5 |
10 |
0,55 |
| Q075F□152M□□ |
1500pF |
7,5 |
4,5 |
10 |
0,6 |
| Q085F□222M□□ |
2200pF |
8,5 |
4,5 |
10 |
0,6 |
| Q100F□332M□□ |
3300pF |
10,0 |
4,5 |
10 |
0,65 |
![]() ![]() ![]() Q115F□472M□□ |
4700pF |
11,5 |
4,5 |
10 |
0,65 |
Méthode de spécifications et d'essai
|
ARTICLE
|
SPÉCIFICATIONS
|
EXAMINEZ LA MÉTHODE ET LA CONDITION
|
|
Temp de stockage. Gamme
|
-40℃~+125℃ |
|
|
Temp de opération. Gamme
|
-25℃~+125℃ |
|
|
Aspect et
Dimension
|
L'aspect a
aucun défaut marqué.
Les dimensions seront en dessous de tolérance spécifique.
|
L'aspect soit observé sur la vue
La dimension soit mesurée par le calibre
|
|
Marque
|
Devrait être discerné facilement.
|
Soyez observé sur la vue
|
|
Capacité
|
Dans spécifique
tolérance
|
Temp. 20±2℃
Vol. 1.0±0.2Vrms
Freq. 1±0.1KHz
|
|
Facteur de dissipation
|
B, E : 2,5% maximum
F : 3,5% maximum
|
La même condition comme capacité
|
|
Résistance d'isolation
|
10,000MΩ
10,000MΩmin
|
La résistance d'isolation sera mesurée avec 500±50V.DC dans sec 60±5 du remplissage.
|
|
Résistance diélectrique
|
Entre
Fils de connexion
|
Aucun échec.
|
Appliquez une tension de 4.0KVAC pendant 1 mn entre les fils de connexion.
(Charge/décharge current≤50mA) (Y2 : 2.6KVAC)
|
|
Corps
Isolation
|
Aucun échec.
|
Les terminaux du condensateur seront
![]() relié ensemble. Une feuille métallique sera étroitement enroulée autour du corps du condensateur à la distance d'à environ 3 - 4 millimètres de chaque terminal. Une tension de 4.0KVAC est appliquée entre la feuille de fil de connexion de condensateur et métallique. (Y2 : 2.6KVAC)
(Charge/courant dérivé ≤50mA)
|
|
La température
Caractéristique
|
B : - 10~+10%
E : - 56~+22%
F : - 80~+30%
|
La capacité sera mesurée à chaque étape en tant que suivre.
Traitement préparatoire : Le condensateur sera stocké à 85±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2hours avant des mesures initiales.
| (Étape) |
① |
② |
③ |
④ |
⑤ |
| (Temp.) |
20±2℃ |
-25±2℃ |
20±2℃ |
85±2℃ |
20±2℃ |
|
Processus de fabrication
1. Paquet dans le tube/bobine/la bande/volume coupés, enveloppe de bulle, boîte, carton ;
2. le paquet original de fabricant, le paquet de sortie sera en état bon avec la taille appropriée pour épargner les frais de transport ;
3. échantillon avec dans la journée ou le jour suivant la livraison, commande en gros d'ici 3-7 jours, mais depens sur la quantité précise ;
4. le compte de expédition de client sont disponible ;
5. Si la valeur avouée le dédouanement sont exigées, dites-svp nous avant l'expédition ;
6. paquet, DHL, Fedex, UPS, ARAMEX, SME, expédition d'air, expédition de mer ou autres enregistrée.
