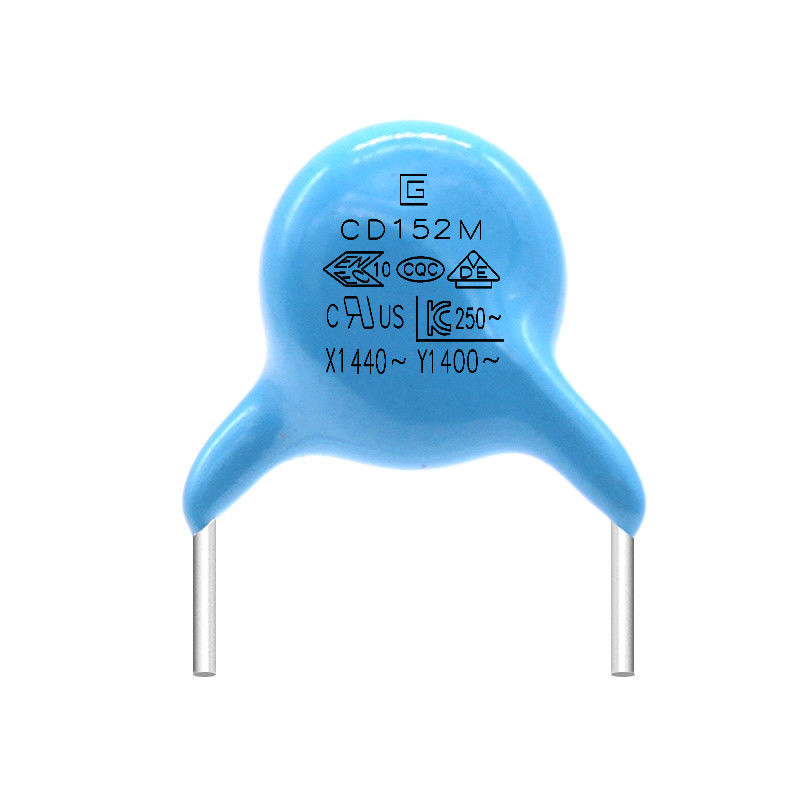

Résistance à haute impression de haut d'isolation de la représentation 152M 400VAC Y1 condensateur de petite taille de sécurité
Il y a quelques éléments variables dans le circuit, tel que des inducteurs, des condensateurs, etc. Ces éléments variables généralement peuvent seulement provoquer ou réduire le changement relatif (ou la réduction) de la quantité sinusoïdale de sa fréquence correspondante. Par exemple, quand le commutateur est mis en marche, le courant alternatif changera à plusieurs reprises entre Y1 et Y2, et le champ électromagnétique produit actuellement (un champ magnétique semblable à la lumière émise par la source lumineuse) produira naturellement d'une force entre les fils
Quelle est la différence entre le condensateur Y1 et le condensateur Y2 ?
1. La tension de tenue et le lancement sont différents
La tension évaluée du condensateur Y1 est 400VAC et la tension de tenue peut atteindre 4000VAC
La tension évaluée du condensateur Y2 est 300VAC et la tension de tenue peut atteindre 2600VAC
Le lancement conventionnel du condensateur Y1 est 10mm
Le lancement conventionnel du condensateur Y2 est 7.5mm
2. natures de l'enveloppe isolante différentes
Le condensateur Y1 appartient à l'isolation ou à l'isolation renforcée
Le condensateur Y2 appartient à l'isolation principale ou à l'isolation supplémentaire
Caractéristique
1. Petite taille.
2. condensateurs à C.A. qui ont passés et ont été conformes à la certification de sécurité.
3. La perte à haute fréquence est petite, et elle peut résister à l'impact des montées subites de crête à C.A.
4. atténuation forte de capacité, de petite capacité et de perte de surintensité.
5. longue durée de vie.
6. La tension évaluée de Y1 est 400-500VAC, et la tension expérimentale est 4000VAC.
7. les condensateurs de Y emploient souvent la céramique à haute tension.
8. Y1 est un condensateur double-isolé de Y, qui est utilisé pour jeter un pont sur les côtés primaires et secondaires.
9. paquet ignifuge de résine époxyde.
10. des condensateurs de X et les condensateurs de Y désigné collectivement sous le nom des condensateurs de sécurité. Des condensateurs de sécurité sont utilisés dans de telles occasions, c.-à-d., après que le condensateur échoue, il ne causera pas la décharge électrique et ne mettra pas en danger la sécurité personnelle.
Condensateur .pdf de la sécurité Y1
Champs d'application du condensateur Y1 :
Sont idéale pour l'usage dans la suppression de perturbation électromagnétique et la connexion aux canalisations d'approvisionnement, ligne la déviation, accouplement d'antenne, à travers la ligne, l'application de double-protection.
ARTICLE |
SPÉCIFICATIONS |
EXAMINEZ LA MÉTHODE ET LA CONDITION |
||||||||||||||||
Recyclage de Temp
|
Aspect |
Aucun défaut marqué |
Le condensateur sera présenté dans la chambre d'essai, et exposé aux conditions de température suivant les indications de la table à 5 cycles. traitement préparatoire : Le condensateur sera placé à 125±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2hours avant la mesure initiale. Après traitement : Le condensateur sera stocké pendant les heures 24±2 aux états de pièce.
|
|||||||||||||||
Capacité Changement |
B : ±10% maximum E : ±20% maximum F : ±30% maximum |
|||||||||||||||||
D.F. |
B, E : 5,0% maximum F : 7,0% maximum |
|||||||||||||||||
I.R. |
Minute 1000MΩ | |||||||||||||||||
Humidité (Dessous Régulier État) |
Aspect |
Aucun marqué défaut |
Placez le condensateur pendant les heures 500±12 à 40±2℃ dans le Rhésus de 95±3%. traitement préparatoire : Le condensateur sera placé à 125±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2 des heures avant la mesure initiale. Après traitement : Le condensateur sera stocké pendant les heures 24±2 à l'état de pièce. |
|||||||||||||||
Capacité Changement |
B : ±10% maximum E : ±20% maximum F : ±30% maximum |
|||||||||||||||||
D.F. |
B, E : 5,0% maximum F : 7,0% maximum |
|||||||||||||||||
I.R. |
Minute 1500MΩ | |||||||||||||||||
Diélectrique Force |
8 par article |
|||||||||||||||||
Essai de durée |
Aspect |
Aucun marqué défaut |
Appliquez une tension de 500V.AC, sauf qu'une fois chaque heure où la tension est grimpée jusqu'à 1000V.AC pour 0.1sec.that sera maintenue pendant les heures 1000±48 à 125±2℃. Traitement préparatoire : Le condensateur sera stocké à 125±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2H avant des mesures initiales. Après traitement : Le condensateur sera stocké pendant les heures 24±2 à l'état de pièce. |
|||||||||||||||
Capacité Changement |
B : ±10% maximum E : ±20% maximum F : ±30% maximum |
|||||||||||||||||
D.F. |
B, E : 5,0% maximum F : 7,0% maximum |
|||||||||||||||||
I.R. |
Minute 1500MΩ |
Tension de produit, matériel, Tableau de référence de taille
Produit et code de taille | Tension CA évaluée | Caractéristique de la température | Capacité évaluée | Tolérance de capacité | Taille (millimètres) | |||
D.max | T.max | P±0.8 | d±0.05 | |||||
Q065B□100K□□ | 400Vac |
(b) |
10pF |
K |
6,5 | 4,5 | 10 | 0,55 |
Q065B□150K□□ | 15pF | 6,5 | 4,5 | 10 | 0,55 | |||
Q070B□220K□□ | 22pF | 7,0 | 4,5 | 10 | 0,55 | |||
Q070B□330K□□ | 33pF | 7,0 | 4,5 | 10 | 0,55 | |||
Q070B□470K□□ | 47pF | 7,0 | 4,5 | 10 | 0,55 | |||
Q070B□560K□□ | 56pF | 7,0 | 4,5 | 10 | 0,55 | |||
Q070B□620K□□ | 62pF | 7,0 | 4,5 | 10 | 0,55 | |||
Q070B□820K□□ | 82pF | 7,0 | 4,5 | 10 | 0,55 | |||
Q065B□101K□□ | 100pF | 6,5 | 4,5 | 10 | 0,55 | |||
Q065B□221K□□ | 220pF | 6,5 | 4,5 | 10 | 0,55 | |||
Q075B□331K□□ | 330pF | 7,5 | 4,5 | 10 | 0,6 | |||
Q085B□471K□□ | 470pF | 8,5 | 4,5 | 10 | 0,6 | |||
Q085B□561K□□ | 560pF | 8,5 | 4,5 | 10 | 0,6 | |||
Q095B□681K□□ | 680pF | 9,5 | 4,5 | 10 | 0,6 | |||
Q110B□821K□□ | 820pF | 11,0 | 4,5 | 10 | 0,6 | |||
Q115B□102K□□ | 1000pF | 11,5 | 4,5 | 10 | 0,6 | |||
Q065E□471K□□ |
(e) |
470pF | 6,5 | 4,5 | 10 | 0,55 | ||
Q075E□561K□□ | 560pF | 7,5 | 4,5 | 10 | 0,6 | |||
Q075E□681K□□ | 680pF | 7,5 | 4,5 | 10 | 0,6 | |||
Q075E□821K□□ | 820pF | 7,5 | 4,5 | 10 | 0,6 | |||
Q085E□102K□□ | 1000pF | 8,5 | 4,5 | 10 | 0,65 | |||
Q095E□152M□□ | 1500pF |
M |
9,5 | 4,5 | 10 | 0,65 | ||
Q105E□222M□□ | 2200pF | 10,5 | 4,5 | 10 | 0,65 | |||
Q115E□332M□□ | 3300pF | 11,5 | 4,5 | 10 | 0,65 | |||
Q065F□102M□□ |
(f) |
1000pF | 6,5 | 4,5 | 10 | 0,55 | ||
Q075F□152M□□ | 1500pF | 7,5 | 4,5 | 10 | 0,6 | |||
Q085F□222M□□ | 2200pF | 8,5 | 4,5 | 10 | 0,6 | |||
Q100F□332M□□ | 3300pF | 10,0 | 4,5 | 10 | 0,65 | |||
4700pF | 11,5 | 4,5 | 10 | 0,65 |
Méthode de spécifications et d'essai
ARTICLE |
SPÉCIFICATIONS |
EXAMINEZ LA MÉTHODE ET LA CONDITION |
|||||||||||||
Temp de stockage. Gamme |
-40℃~+125℃ | ||||||||||||||
Temp de opération. Gamme |
-25℃~+125℃ | ||||||||||||||
|
L'aspect a |
|
|||||||||||||
|
|
|
|||||||||||||
|
|
Temp. 20±2℃ |
|||||||||||||
Facteur de dissipation |
B, E : 2,5% maximum |
|
|||||||||||||
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
||||||||||||
|
|
|
|||||||||||||
|
B : - 10~+10% |
|
