Condensateur en céramique 102M High Insulation Performance de sécurité

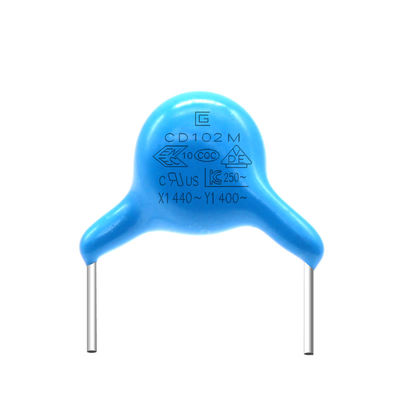

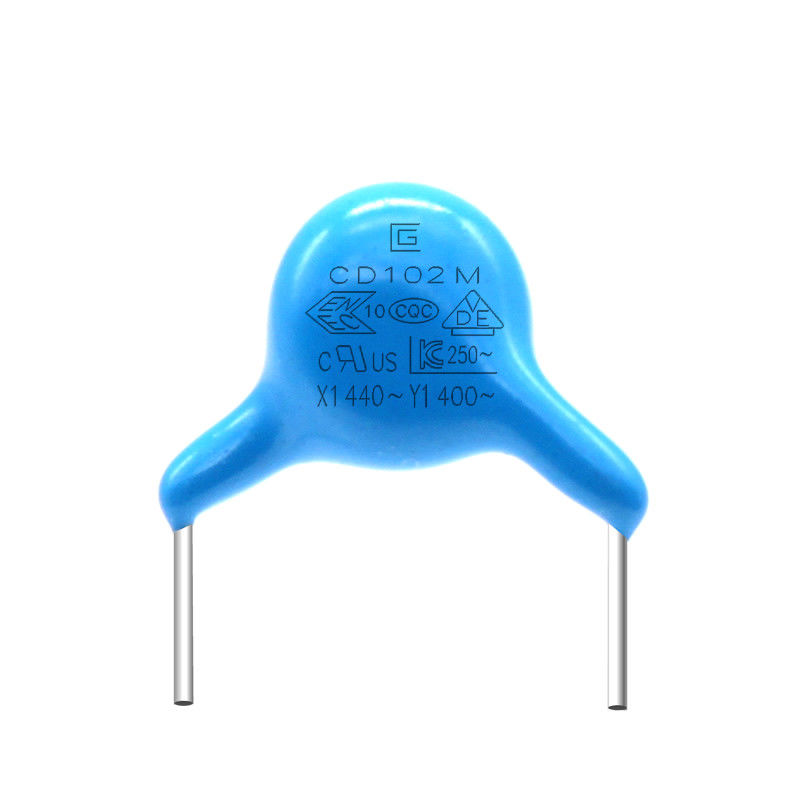

Image Grand : Condensateur en céramique 102M High Insulation Performance de sécurité

Détails sur le produit:

Lieu d'origine:	Dongguan Chine
Nom de marque:	SG
Certification:	VDE，CQC
Numéro de modèle:	Y5V-102M-400VAC

Conditions de paiement et expédition:

Quantité de commande min:	10000 pièces
Prix:	Discuss
Détails d'emballage:	Taille : 45 cm x 31 cm x 34 cm, boîte intérieure : 29,2 cm x 21 cm x 31,3 cm, un carton à l'intérieu
Délai de livraison:	15-21 jours ouvrables
Conditions de paiement:	T/T
Capacité d'approvisionnement:	100000000 Pièces

Contact

Condensateur en céramique 102M High Insulation Performance de sécurité

description de

Temp. Intervalle:	-40℃~+125℃	Exploitation temporaire. Intervalle:	-25℃~+125℃
Matériel:	En céramique	Adaptez aux besoins du client:	fournissez les services d'échantillon
Caractéristiques:	Petite taille	mot-clé:	Condensateur de sécurité Y1
Type de paquet:	Par le trou	Applications:	matériel de bureau, matériel électronique
Mettre en évidence:	Condensateur en céramique de sécurité , 102M Capacitor

Paquet ignifuge de résine époxyde de haut d'isolation de la représentation 102M 400VAC Y1 condensateur de sécurité

Caractéristiques :

Représentation élevée d'isolation
de forte stabilité
résistance à haute impression
longue durée de vie

Condensateur .pdf de la sécurité Y1

Champs d'application du condensateur Y1 :

Sont idéale pour l'usage dans la suppression de perturbation électromagnétique et la connexion aux canalisations d'approvisionnement, ligne la déviation, accouplement d'antenne, à travers la ligne, l'application de double-protection.

Quelle est la différence entre le condensateur Y1 et le condensateur Y2 ?

1. La tension de tenue et le lancement sont différents
La tension évaluée du condensateur Y1 est 400VAC et la tension de tenue peut atteindre 4000VAC
La tension évaluée du condensateur Y2 est 300VAC et la tension de tenue peut atteindre 2600VAC
Le lancement conventionnel du condensateur Y1 est 10mm
Le lancement conventionnel du condensateur Y2 est 7.5mm
2. natures de l'enveloppe isolante différentes
Le condensateur Y1 appartient à l'isolation ou à l'isolation renforcée
Le condensateur Y2 appartient à l'isolation principale ou à l'isolation supplémentaire

ARTICLE

SPÉCIFICATIONS

EXAMINEZ LA MÉTHODE ET LA CONDITION

Recyclage de Temp

Aspect

Aucun défaut marqué

Le condensateur sera présenté dans la chambre d'essai, et exposé aux conditions de température suivant les indications de la table à 5 cycles.

traitement préparatoire : Le condensateur sera placé à 125±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2hours avant la mesure initiale.

Après traitement : Le condensateur sera stocké pendant les heures 24±2 aux états de pièce.

(ÉTAPE)	1	2	3	4
(La TEMPÉRATURE.)	-25±3℃	20±2℃	125±3℃	20±2℃
(TEMPS)	30±3min.	3min. maximum	30±3min.	3min. maximum

Capacité

Changement

B : ±10% maximum

E : ±20% maximum

F : ±30% maximum

D.F.

B, E : 5,0% maximum

F : 7,0% maximum

I.R.

Minute 1000MΩ

Humidité

(Dessous

Régulier

État)

Aspect

Aucun marqué

défaut

Placez le condensateur pendant les heures 500±12 à 40±2℃ dans le Rhésus de 95±3%.

traitement préparatoire : Le condensateur sera placé à 125±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2 des heures avant la mesure initiale.

Après traitement : Le condensateur sera stocké pendant les heures 24±2 à l'état de pièce.

Capacité

Changement

B : ±10% maximum

E : ±20% maximum

F : ±30% maximum

D.F.

B, E : 5,0% maximum

F : 7,0% maximum

I.R.

Minute 1500MΩ

Diélectrique

Force

8 par article

Essai de durée

Aspect

Aucun marqué

défaut

Appliquez une tension de 500V.AC, sauf qu'une fois chaque heure où la tension est grimpée jusqu'à 1000V.AC pour 0.1sec.that sera maintenue pendant les heures 1000±48 à 125±2℃.

Traitement préparatoire : Le condensateur sera stocké à 125±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2H avant des mesures initiales.

Après traitement : Le condensateur sera stocké pendant les heures 24±2 à l'état de pièce.

Capacité

Changement

B : ±10% maximum

E : ±20% maximum

F : ±30% maximum

D.F.

B, E : 5,0% maximum

F : 7,0% maximum

I.R.

Minute 1500MΩ

Tension de produit, matériel, Tableau de référence de taille

Produit et code de taille	Tension CA évaluée	Caractéristique de la température	Capacité évaluée	Tolérance de capacité	Taille (millimètres)
Produit et code de taille	Tension CA évaluée	Caractéristique de la température	Capacité évaluée	Tolérance de capacité	D.max	T.max	P±0.8	d±0.05
Q065B□100K□□	400Vac	(b) Y5P ±10	10pF	K ±10%	6,5	4,5	10	0,55
Q065B□150K□□			15pF		6,5	4,5	10	0,55
Q070B□220K□□			22pF		7,0	4,5	10	0,55
Q070B□330K□□			33pF		7,0	4,5	10	0,55
Q070B□470K□□			47pF		7,0	4,5	10	0,55
Q070B□560K□□			56pF		7,0	4,5	10	0,55
Q070B□620K□□			62pF		7,0	4,5	10	0,55
Q070B□820K□□			82pF		7,0	4,5	10	0,55
Q065B□101K□□			100pF		6,5	4,5	10	0,55
Q065B□221K□□			220pF		6,5	4,5	10	0,55
Q075B□331K□□			330pF		7,5	4,5	10	0,6
Q085B□471K□□			470pF		8,5	4,5	10	0,6
Q085B□561K□□			560pF		8,5	4,5	10	0,6
Q095B□681K□□			680pF		9,5	4,5	10	0,6
Q110B□821K□□			820pF		11,0	4,5	10	0,6
Q115B□102K□□			1000pF		11,5	4,5	10	0,6
Q065E□471K□□		(e) Y5U +22% -56%	470pF		6,5	4,5	10	0,55
Q075E□561K□□			560pF		7,5	4,5	10	0,6
Q075E□681K□□			680pF		7,5	4,5	10	0,6
Q075E□821K□□			820pF		7,5	4,5	10	0,6
Q085E□102K□□			1000pF		8,5	4,5	10	0,65
Q095E□152M□□			1500pF	M ±20%	9,5	4,5	10	0,65
Q105E□222M□□			2200pF		10,5	4,5	10	0,65
Q115E□332M□□			3300pF		11,5	4,5	10	0,65
Q065F□102M□□		(f) Y5V +22% -82%	1000pF		6,5	4,5	10	0,55
Q075F□152M□□			1500pF		7,5	4,5	10	0,6
Q085F□222M□□			2200pF		8,5	4,5	10	0,6
Q100F□332M□□			3300pF		10,0	4,5	10	0,65
Q115F□472M□□			4700pF		11,5	4,5	10	0,65

Condensateur en céramique 102M High Insulation Performance de sécurité 0
Méthode de spécifications et d'essai

ARTICLE

SPÉCIFICATIONS

EXAMINEZ LA MÉTHODE ET LA CONDITION

Temp de stockage. Gamme

-40℃~+125℃

Temp de opération. Gamme

-25℃~+125℃

Aspect et
Dimension

L'aspect a
aucun défaut marqué.
Les dimensions seront en dessous de tolérance spécifique.

L'aspect soit observé sur la vue
La dimension soit mesurée par le calibre

Marque

Devrait être discerné facilement.

Soyez observé sur la vue

Capacité

Dans spécifique
tolérance

Temp. 20±2℃
Vol. 1.0±0.2Vrms
Freq. 1±0.1KHz

Facteur de dissipation

B, E : 2,5% maximum
F : 3,5% maximum

La même condition comme capacité

Résistance d'isolation

10,000MΩ
10,000MΩmin

La résistance d'isolation sera mesurée avec 500±50V.DC dans sec 60±5 du remplissage.

Résistance diélectrique

Entre
Fils de connexion

Aucun échec.

Appliquez une tension de 4.0KVAC pendant 1 mn entre les fils de connexion.
(Charge/décharge current≤50mA) (Y2 : 2.6KVAC)

Corps
Isolation

Aucun échec.

Les terminaux du condensateur seront
relié ensemble. Une feuille métallique sera étroitement enroulée autour du corps du condensateur à la distance d'à environ 3 - 4 millimètres de chaque terminal. Une tension de 4.0KVAC est appliquée entre la feuille de fil de connexion de condensateur et métallique. (Y2 : 2.6KVAC)
(Charge/courant dérivé ≤50mA)

La température
Caractéristique

B : - 10~+10%
E : - 56~+22%
F : - 80~+30%

La capacité sera mesurée à chaque étape en tant que suivre.
Traitement préparatoire : Le condensateur sera stocké à 85±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2hours avant des mesures initiales.

(Étape)	①	②	③	④	⑤
(Temp.)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

Condensateur en céramique 102M High Insulation Performance de sécurité 1
Processus de fabrication
