chaîne fonctionnante -25℃~+125℃ de Temp de 332M HV Ceramic Capacitor 400VAC

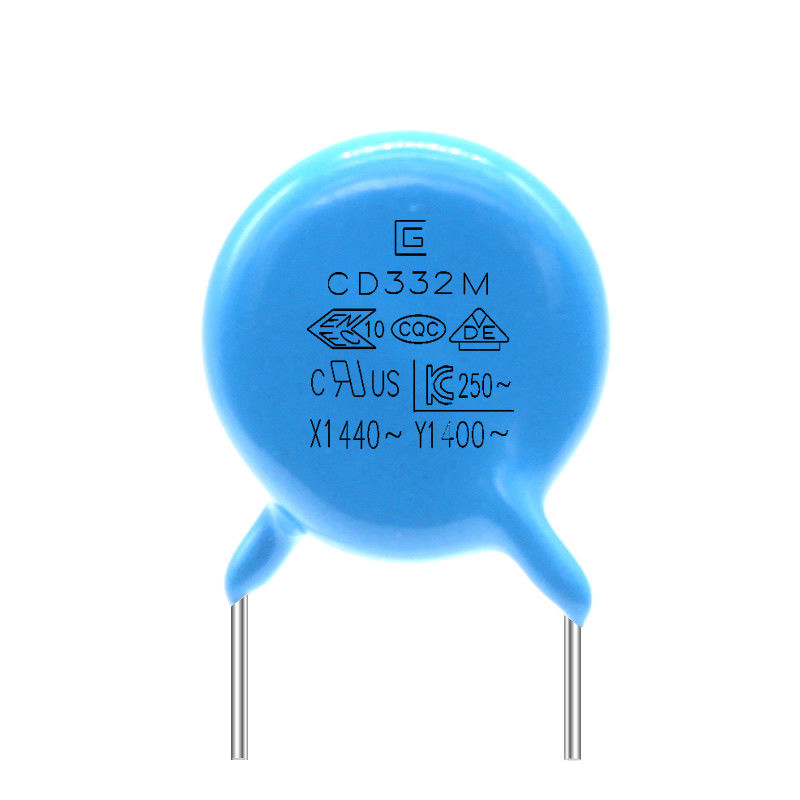

Image Grand : chaîne fonctionnante -25℃~+125℃ de Temp de 332M HV Ceramic Capacitor 400VAC

Détails sur le produit:

Lieu d'origine:	Dongguan Chine
Nom de marque:	SG
Certification:	VDE，CQC
Numéro de modèle:	Y5U-332M-400VAC

Conditions de paiement et expédition:

Quantité de commande min:	10000 pièces
Prix:	Discuss
Détails d'emballage:	Taille : 45 cm x 31 cm x 34 cm, boîte intérieure : 29,2 cm x 21 cm x 31,3 cm, un carton à l'intérieu
Délai de livraison:	15-21 jours ouvrables
Conditions de paiement:	T/T
Capacité d'approvisionnement:	100000000 Pièces

Contact

chaîne fonctionnante -25℃~+125℃ de Temp de 332M HV Ceramic Capacitor 400VAC

description de

Temp. Intervalle:	-40℃~+125℃	Exploitation temporaire. Intervalle:	-25℃~+125℃
matériel principal:	En céramique	Type de fournisseur:	Fabricant d'origine
Caractéristiques:	Petite taille	Paquet:	Emballage standard
Application:	Sécurité	Type:	Condensateur de sécurité Y1
Mettre en évidence:	Condensateur en céramique de HT , 332M Capacitor , condensateur à C.A. 400V

Durée de vie fonctionnante de condensateur de sécurité de la chaîne -25℃~+125℃ 332M 400VAC Y1 de Temp longue

Le condensateur de la sécurité Y1 est un de la série de condensateur de Y dans le condensateur de sécurité. En tant que membre du condensateur de sécurité, le condensateur de la sécurité Y1 est également une loi pour protéger la sécurité des utilisateurs. En plus de l'acquiescement à la tension de tenue correspondante de tension de grille, le condensateur de y exige également des marges de sécurité suffisantes en termes de propriétés électriques et mécaniques d'éviter des phénomènes de panne et de court-circuit dans des conditions environnementales extrêmement dures. La sécurité personnelle protectrice est de la grande importance.

Le condensateur de la sécurité Y1 est un composant électronique composé de deux conducteurs serrant un isolateur. Il est comme un sandwich. Le condensateur de la sécurité Y1 assume une responsabilité lourde, et les conditions pour le produit doivent être très hautes. D'abord, il doit obtenir la certification de l'agence d'essai de sécurité. Exemple : CQC ; VDE ; UL ; ENEC, kc, etc., l'aspect des condensateurs y1 est en grande partie bleu, et les produits ont des marques de certification de sécurité et des mots de la tension de tenue AC400V. Sa véritable tension de tenue de C.C est aussi haute que 4000V ou davantage. Il doit souligner que le condensateur de y ne devrait pas être remplacé par les condensateurs en céramique ordinaires à volonté.

Les caractéristiques de condensateur de la sécurité Y1 s'étendent de 10PF à 10000PF. Les caractéristiques de tension sont différentes, les caractéristiques correspondantes sont différentes, l'erreur est également différente, et la taille de chaque pièce du condensateur de la sécurité Y1 est également différente. En plus de la capacité nominale correspondante et de la tension évaluée, il est également nécessaire de consulter largement d'autres données appropriées du condensateur de la sécurité Y1 dans la sélection.

Condensateur .pdf de la sécurité Y1

CARACTÉRISTIQUES

Idéal pour à travers la ligne application
Dimension compacte
Produit rentable
Normes de sécurité identifiées pour des applications à C.A.

APPLICATIONS

Blocs THT CC ou décharges.
Circuits à haute fréquence à C.A.
Dispositif antiparasite de bruit ou circuits produits horizontaux.

ARTICLE

SPÉCIFICATIONS

EXAMINEZ LA MÉTHODE ET LA CONDITION

Recyclage de Temp

Aspect

Aucun défaut marqué

Le condensateur sera présenté dans la chambre d'essai, et exposé aux conditions de température suivant les indications de la table à 5 cycles.

traitement préparatoire : Le condensateur sera placé à 125±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2hours avant la mesure initiale.

Après traitement : Le condensateur sera stocké pendant les heures 24±2 aux états de pièce.

(ÉTAPE)	1	2	3	4
(La TEMPÉRATURE.)	-25±3℃	20±2℃	125±3℃	20±2℃
(TEMPS)	30±3min.	3min. maximum	30±3min.	3min. maximum

Capacité

Changement

B : ±10% maximum

E : ±20% maximum

F : ±30% maximum

D.F.

B, E : 5,0% maximum

F : 7,0% maximum

I.R.

Minute 1000MΩ

Humidité

(Dessous

Régulier

État)

Aspect

Aucun marqué

défaut

Placez le condensateur pendant les heures 500±12 à 40±2℃ dans le Rhésus de 95±3%.

traitement préparatoire : Le condensateur sera placé à 125±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2 des heures avant la mesure initiale.

Après traitement : Le condensateur sera stocké pendant les heures 24±2 à l'état de pièce.

Capacité

Changement

B : ±10% maximum

E : ±20% maximum

F : ±30% maximum

D.F.

B, E : 5,0% maximum

F : 7,0% maximum

I.R.

Minute 1500MΩ

Diélectrique

Force

8 par article

Essai de durée

Aspect

Aucun marqué

défaut

Appliquez une tension de 500V.AC, sauf qu'une fois chaque heure où la tension est grimpée jusqu'à 1000V.AC pour 0.1sec.that sera maintenue pendant les heures 1000±48 à 125±2℃.

Traitement préparatoire : Le condensateur sera stocké à 125±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2H avant des mesures initiales.

Après traitement : Le condensateur sera stocké pendant les heures 24±2 à l'état de pièce.

Capacité

Changement

B : ±10% maximum

E : ±20% maximum

F : ±30% maximum

D.F.

B, E : 5,0% maximum

F : 7,0% maximum

I.R.

Minute 1500MΩ

Tension de produit, matériel, Tableau de référence de taille

Produit et code de taille	Tension CA évaluée	Caractéristique de la température	Capacité évaluée	Tolérance de capacité	Taille (millimètres)
Produit et code de taille	Tension CA évaluée	Caractéristique de la température	Capacité évaluée	Tolérance de capacité	D.max	T.max	P±0.8	d±0.05
Q065B□100K□□	400Vac	(b) Y5P ±10	10pF	K ±10%	6,5	4,5	10	0,55
Q065B□150K□□			15pF		6,5	4,5	10	0,55
Q070B□220K□□			22pF		7,0	4,5	10	0,55
Q070B□330K□□			33pF		7,0	4,5	10	0,55
Q070B□470K□□			47pF		7,0	4,5	10	0,55
Q070B□560K□□			56pF		7,0	4,5	10	0,55
Q070B□620K□□			62pF		7,0	4,5	10	0,55
Q070B□820K□□			82pF		7,0	4,5	10	0,55
Q065B□101K□□			100pF		6,5	4,5	10	0,55
Q065B□221K□□			220pF		6,5	4,5	10	0,55
Q075B□331K□□			330pF		7,5	4,5	10	0,6
Q085B□471K□□			470pF		8,5	4,5	10	0,6
Q085B□561K□□			560pF		8,5	4,5	10	0,6
Q095B□681K□□			680pF		9,5	4,5	10	0,6
Q110B□821K□□			820pF		11,0	4,5	10	0,6
Q115B□102K□□			1000pF		11,5	4,5	10	0,6
Q065E□471K□□		(e) Y5U +22% -56%	470pF		6,5	4,5	10	0,55
Q075E□561K□□			560pF		7,5	4,5	10	0,6
Q075E□681K□□			680pF		7,5	4,5	10	0,6
Q075E□821K□□			820pF		7,5	4,5	10	0,6
Q085E□102K□□			1000pF		8,5	4,5	10	0,65
Q095E□152M□□			1500pF	M ±20%	9,5	4,5	10	0,65
Q105E□222M□□			2200pF		10,5	4,5	10	0,65
Q115E□332M□□			3300pF		11,5	4,5	10	0,65
Q065F□102M□□		(f) Y5V +22% -82%	1000pF		6,5	4,5	10	0,55
Q075F□152M□□			1500pF		7,5	4,5	10	0,6
Q085F□222M□□			2200pF		8,5	4,5	10	0,6
Q100F□332M□□			3300pF		10,0	4,5	10	0,65
Q115F□472M□□			4700pF		11,5	4,5	10	0,65

chaîne fonctionnante -25℃~+125℃ de Temp de 332M HV Ceramic Capacitor 400VAC 0
Méthode de spécifications et d'essai

ARTICLE

SPÉCIFICATIONS

EXAMINEZ LA MÉTHODE ET LA CONDITION

Temp de stockage. Gamme

-40℃~+125℃

Temp de opération. Gamme

-25℃~+125℃

Aspect et
Dimension

L'aspect a
aucun défaut marqué.
Les dimensions seront en dessous de tolérance spécifique.

L'aspect soit observé sur la vue
La dimension soit mesurée par le calibre

Marque

Devrait être discerné facilement.

Soyez observé sur la vue

Capacité

Dans spécifique
tolérance

Temp. 20±2℃
Vol. 1.0±0.2Vrms
Freq. 1±0.1KHz

Facteur de dissipation

B, E : 2,5% maximum
F : 3,5% maximum

La même condition comme capacité

Résistance d'isolation

10,000MΩ
10,000MΩmin

La résistance d'isolation sera mesurée avec 500±50V.DC dans sec 60±5 du remplissage.

Résistance diélectrique

Entre
Fils de connexion

Aucun échec.

Appliquez une tension de 4.0KVAC pendant 1 mn entre les fils de connexion.
(Charge/décharge current≤50mA) (Y2 : 2.6KVAC)

Corps
Isolation

Aucun échec.

Les terminaux du condensateur seront
relié ensemble. Une feuille métallique sera étroitement enroulée autour du corps du condensateur à la distance d'à environ 3 - 4 millimètres de chaque terminal. Une tension de 4.0KVAC est appliquée entre la feuille de fil de connexion de condensateur et métallique. (Y2 : 2.6KVAC)
(Charge/courant dérivé ≤50mA)

La température
Caractéristique

B : - 10~+10%
E : - 56~+22%
F : - 80~+30%

La capacité sera mesurée à chaque étape en tant que suivre.
Traitement préparatoire : Le condensateur sera stocké à 85±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2hours avant des mesures initiales.

(Étape)	①	②	③	④	⑤
(Temp.)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

chaîne fonctionnante -25℃~+125℃ de Temp de 332M HV Ceramic Capacitor 400VAC 1
Processus de fabrication
