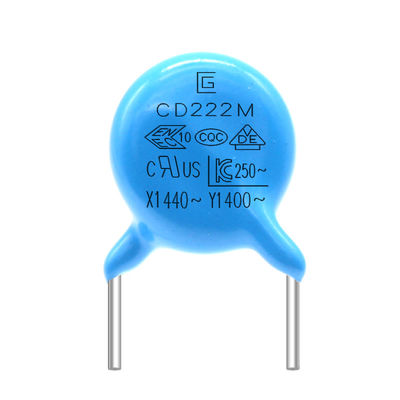

Circuits à C.A. du condensateur 222M For High Frequency de sécurité de 400VAC Y1

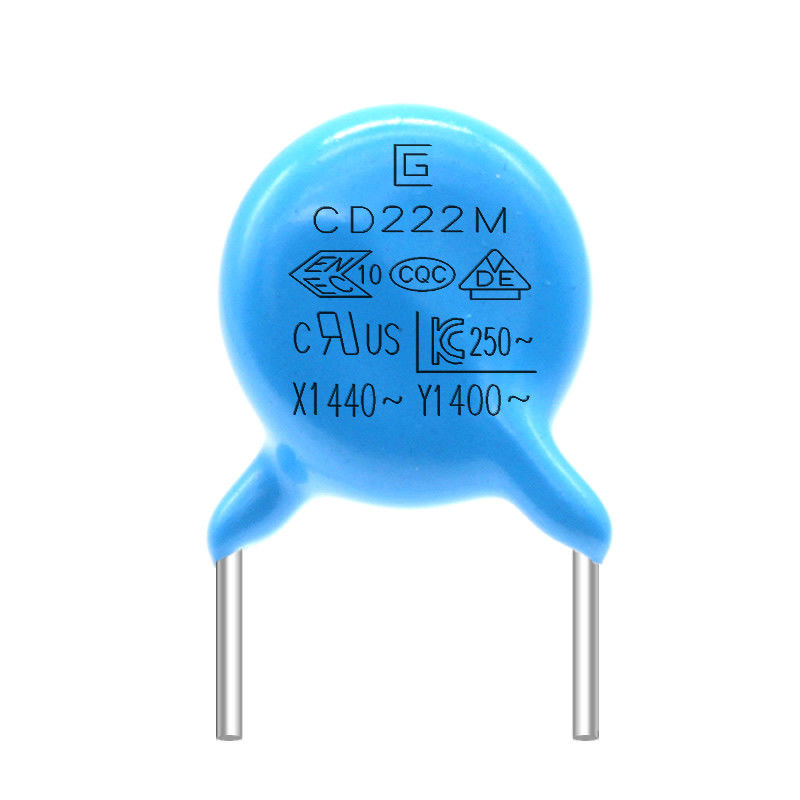

Image Grand : Circuits à C.A. du condensateur 222M For High Frequency de sécurité de 400VAC Y1

Détails sur le produit:

Lieu d'origine:	Dongguan Chine
Nom de marque:	SG
Certification:	VDE, CQC
Numéro de modèle:	Y5P-222M-400VAC

Conditions de paiement et expédition:

Quantité de commande min:	10000 pièces
Prix:	Discuss
Détails d'emballage:	Taille : 45 cm x 31 cm x 34 cm, boîte intérieure : 29,2 cm x 21 cm x 31,3 cm, un carton à l'intérieu
Délai de livraison:	15-21 jours ouvrables
Conditions de paiement:	T/T
Capacité d'approvisionnement:	100000000 Pièces

Contact

Circuits à C.A. du condensateur 222M For High Frequency de sécurité de 400VAC Y1

description de

Temp. Intervalle:	-40℃~+125℃	Exploitation temporaire. Intervalle:	-25℃~+125℃
matériel principal:	En céramique	Tension - nominale:	400 VCA
Caractéristiques:	Normes de sécurité reconnues pour les applications AC	Paquet:	Emballage standard
Application:	Des véhicules à moteur	Type:	Condensateur de sécurité Y1
Mettre en évidence:	Condensateur de sécurité de CQC Y1 , Condensateur 222M de la sécurité Y1 , Y1 condensateur 222M

Condensateur de petite taille de sécurité de 222M 400VAC Y1 pour les circuits à haute fréquence à C.A.

Le condensateur de la sécurité Y1 est un composant électronique composé de deux conducteurs serrant un isolateur. Il est comme un sandwich. Le condensateur de la sécurité Y1 assume une responsabilité lourde, et les conditions pour le produit doivent être très hautes. D'abord, il doit obtenir la certification de l'agence d'essai de sécurité. Exemple : CQC ; VDE ; UL ; ENEC, kc, etc., l'aspect des condensateurs y1 est en grande partie bleu, et les produits ont des marques de certification de sécurité et des mots de la tension de tenue AC400V. Sa véritable tension de tenue de C.C est aussi haute que 4000V ou davantage. Il doit souligner que le condensateur de y ne devrait pas être remplacé par les condensateurs en céramique ordinaires à volonté.

Condensateur .pdf de la sécurité Y1

CARACTÉRISTIQUES

Idéal pour à travers la ligne application
Dimension compacte
Produit rentable
Normes de sécurité identifiées pour des applications à C.A.

APPLICATIONS

Blocs THT CC ou décharges.
Circuits à haute fréquence à C.A.
Dispositif antiparasite de bruit ou circuits produits horizontaux.

Nos services

1. Nous apprécions vos affaires et offrons une politique instantanée de retour de 7 jours. (7 jours après réception des articles).
2. Si les articles que vous achetez de notre magasin ne sont pas de qualité perfectionnée, celle est eux ne travaillent pas électroniquement selon des caractéristiques de fabricants, les renvoyer simplement nous pour le remplacement ou le remboursement.
Nous supportons les frais de transport du retour la partie dans le jour de garantie
3. Si les articles sont défectueux, svp informez-nous d'ici 3 jours de la livraison.
4. Tous les articles doivent être retournés en leur état original pour qualifier pour un remboursement ou un remplacement.
5. L'acheteur est responsable de tous les frais de transport a encouru.

ARTICLE

SPÉCIFICATIONS

EXAMINEZ LA MÉTHODE ET LA CONDITION

Recyclage de Temp

Aspect

Aucun défaut marqué

Le condensateur sera présenté dans la chambre d'essai, et exposé aux conditions de température suivant les indications de la table à 5 cycles.

traitement préparatoire : Le condensateur sera placé à 125±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2hours avant la mesure initiale.

Après traitement : Le condensateur sera stocké pendant les heures 24±2 aux états de pièce.

(ÉTAPE)	1	2	3	4
(La TEMPÉRATURE.)	-25±3℃	20±2℃	125±3℃	20±2℃
(TEMPS)	30±3min.	3min. maximum	30±3min.	3min. maximum

Capacité

Changement

B : ±10% maximum

E : ±20% maximum

F : ±30% maximum

D.F.

B, E : 5,0% maximum

F : 7,0% maximum

I.R.

Minute 1000MΩ

Humidité

(Dessous

Régulier

État)

Aspect

Aucun marqué

défaut

Placez le condensateur pendant les heures 500±12 à 40±2℃ dans le Rhésus de 95±3%.

traitement préparatoire : Le condensateur sera placé à 125±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2 des heures avant la mesure initiale.

Après traitement : Le condensateur sera stocké pendant les heures 24±2 à l'état de pièce.

Capacité

Changement

B : ±10% maximum

E : ±20% maximum

F : ±30% maximum

D.F.

B, E : 5,0% maximum

F : 7,0% maximum

I.R.

Minute 1500MΩ

Diélectrique

Force

8 par article

Essai de durée

Aspect

Aucun marqué

défaut

Appliquez une tension de 500V.AC, sauf qu'une fois chaque heure où la tension est grimpée jusqu'à 1000V.AC pour 0.1sec.that sera maintenue pendant les heures 1000±48 à 125±2℃.

Traitement préparatoire : Le condensateur sera stocké à 125±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2H avant des mesures initiales.

Après traitement : Le condensateur sera stocké pendant les heures 24±2 à l'état de pièce.

Capacité

Changement

B : ±10% maximum

E : ±20% maximum

F : ±30% maximum

D.F.

B, E : 5,0% maximum

F : 7,0% maximum

I.R.

Minute 1500MΩ

Tension de produit, matériel, Tableau de référence de taille

Produit et code de taille	Tension CA évaluée	Caractéristique de la température	Capacité évaluée	Tolérance de capacité	Taille (millimètres)
Produit et code de taille	Tension CA évaluée	Caractéristique de la température	Capacité évaluée	Tolérance de capacité	D.max	T.max	P±0.8	d±0.05
Q065B□100K□□	400Vac	(b) Y5P ±10	10pF	K ±10%	6,5	4,5	10	0,55
Q065B□150K□□			15pF		6,5	4,5	10	0,55
Q070B□220K□□			22pF		7,0	4,5	10	0,55
Q070B□330K□□			33pF		7,0	4,5	10	0,55
Q070B□470K□□			47pF		7,0	4,5	10	0,55
Q070B□560K□□			56pF		7,0	4,5	10	0,55
Q070B□620K□□			62pF		7,0	4,5	10	0,55
Q070B□820K□□			82pF		7,0	4,5	10	0,55
Q065B□101K□□			100pF		6,5	4,5	10	0,55
Q065B□221K□□			220pF		6,5	4,5	10	0,55
Q075B□331K□□			330pF		7,5	4,5	10	0,6
Q085B□471K□□			470pF		8,5	4,5	10	0,6
Q085B□561K□□			560pF		8,5	4,5	10	0,6
Q095B□681K□□			680pF		9,5	4,5	10	0,6
Q110B□821K□□			820pF		11,0	4,5	10	0,6
Q115B□102K□□			1000pF		11,5	4,5	10	0,6
Q065E□471K□□		(e) Y5U +22% -56%	470pF		6,5	4,5	10	0,55
Q075E□561K□□			560pF		7,5	4,5	10	0,6
Q075E□681K□□			680pF		7,5	4,5	10	0,6
Q075E□821K□□			820pF		7,5	4,5	10	0,6
Q085E□102K□□			1000pF		8,5	4,5	10	0,65
Q095E□152M□□			1500pF	M ±20%	9,5	4,5	10	0,65
Q105E□222M□□			2200pF		10,5	4,5	10	0,65
Q115E□332M□□			3300pF		11,5	4,5	10	0,65
Q065F□102M□□		(f) Y5V +22% -82%	1000pF		6,5	4,5	10	0,55
Q075F□152M□□			1500pF		7,5	4,5	10	0,6
Q085F□222M□□			2200pF		8,5	4,5	10	0,6
Q100F□332M□□			3300pF		10,0	4,5	10	0,65
Q115F□472M□□			4700pF		11,5	4,5	10	0,65

Circuits à C.A. du condensateur 222M For High Frequency de sécurité de 400VAC Y1 0
Méthode de spécifications et d'essai

ARTICLE

SPÉCIFICATIONS

EXAMINEZ LA MÉTHODE ET LA CONDITION

Temp de stockage. Gamme

-40℃~+125℃

Temp de opération. Gamme

-25℃~+125℃

Aspect et
Dimension

L'aspect a
aucun défaut marqué.
Les dimensions seront en dessous de tolérance spécifique.

L'aspect soit observé sur la vue
La dimension soit mesurée par le calibre

Marque

Devrait être discerné facilement.

Soyez observé sur la vue

Capacité

Dans spécifique
tolérance

Temp. 20±2℃
Vol. 1.0±0.2Vrms
Freq. 1±0.1KHz

Facteur de dissipation

B, E : 2,5% maximum
F : 3,5% maximum

La même condition comme capacité

Résistance d'isolation

10,000MΩ
10,000MΩmin

La résistance d'isolation sera mesurée avec 500±50V.DC dans sec 60±5 du remplissage.

Résistance diélectrique

Entre
Fils de connexion

Aucun échec.

Appliquez une tension de 4.0KVAC pendant 1 mn entre les fils de connexion.
(Charge/décharge current≤50mA) (Y2 : 2.6KVAC)

Corps
Isolation

Aucun échec.

Les terminaux du condensateur seront
relié ensemble. Une feuille métallique sera étroitement enroulée autour du corps du condensateur à la distance d'à environ 3 - 4 millimètres de chaque terminal. Une tension de 4.0KVAC est appliquée entre la feuille de fil de connexion de condensateur et métallique. (Y2 : 2.6KVAC)
(Charge/courant dérivé ≤50mA)

La température
Caractéristique

B : - 10~+10%
E : - 56~+22%
F : - 80~+30%

La capacité sera mesurée à chaque étape en tant que suivre.
Traitement préparatoire : Le condensateur sera stocké à 85±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2hours avant des mesures initiales.

(Étape)	①	②	③	④	⑤
(Temp.)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

Circuits à C.A. du condensateur 222M For High Frequency de sécurité de 400VAC Y1 1
Processus de fabrication

Empaquetage et expédition

1. Nous embarquerons les articles dans un délai de 3 jours ouvrables après que le paiement ait confirmé.
2. Nous pouvons nous transporter à vous par UPS/DHL/TNT/EMS/FedEx. Veuillez nous contacter directement et nous emploierons vos moyens privilégiés. Pour les pays et les régions où le SME ne peut pas livrer, choisissez svp d'autres manières de expédition.
3. Nous ne sommes pas responsables d'aucun accident, de retards ou d'autres questions provoqués par l'expéditeur.
4. Tous les tarifs d'importation ou frais sont sur le compte de l'acheteur
