taille faite sur commande de condensateurs de sécurité à C.A. de 680K 400VAC pour électronique

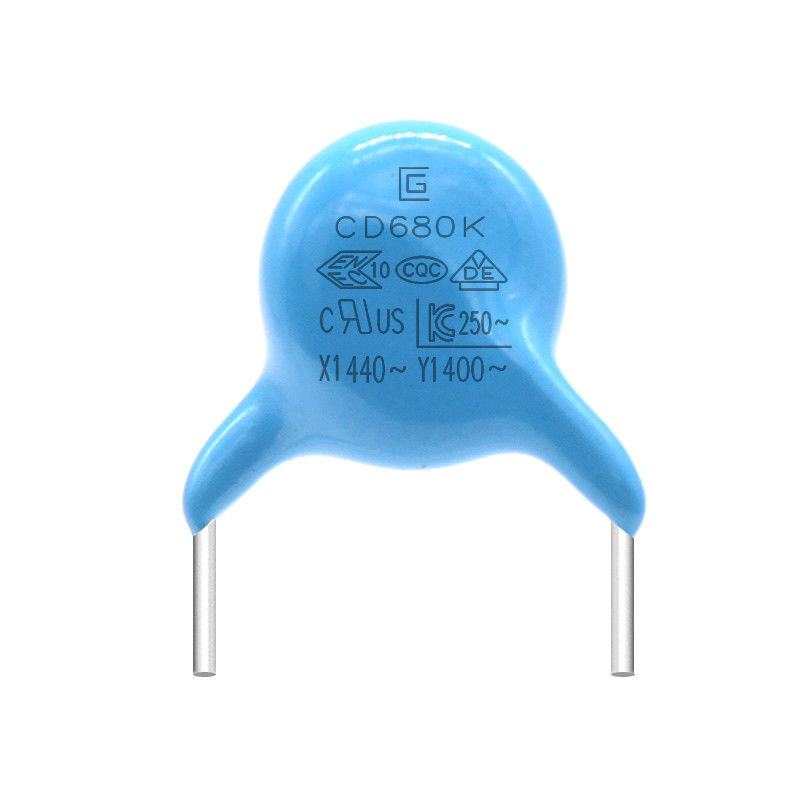

Image Grand : taille faite sur commande de condensateurs de sécurité à C.A. de 680K 400VAC pour électronique

Détails sur le produit:

Lieu d'origine:	Dongguan Chine
Nom de marque:	SG
Certification:	VDE，CQC
Numéro de modèle:	Y5P-680K-400VAC

Conditions de paiement et expédition:

Quantité de commande min:	10000 pièces
Prix:	Discuss
Détails d'emballage:	Taille : 45 cm x 31 cm x 34 cm, boîte intérieure : 29,2 cm x 21 cm x 31,3 cm, un carton à l'intérieu
Délai de livraison:	15-21 jours ouvrables
Conditions de paiement:	T/T
Capacité d'approvisionnement:	100000000 Pièces

Contact

taille faite sur commande de condensateurs de sécurité à C.A. de 680K 400VAC pour électronique

description de

Temp. Intervalle:	-40℃~+125℃	Exploitation temporaire. Intervalle:	-25℃~+125℃
matériel principal:	En céramique	Personnaliser::	Oui, fournir des exemples de services
Type de paquet:	Par le trou	Caractéristique:	Idéal pour une application sur toute la ligne
Application:	matériel de bureau, électronique, AC / moteur	Taille:	Taille faite sur commande
Mettre en évidence:	Condensateurs de sécurité à C.A. 400VAC , condensateur 680K

condensateurs à C.A. de condensateur de sécurité de 680K 400VAC Y1 qui ont passé et ont été conformes à la sécurité

Caractéristique

1. Petite taille.
2. condensateurs à C.A. qui ont passés et ont été conformes à la certification de sécurité.
3. La perte à haute fréquence est petite, et elle peut résister à l'impact des montées subites de crête à C.A.
4. atténuation forte de capacité, de petite capacité et de perte de surintensité.
5. longue durée de vie.
6. La tension évaluée de Y1 est 400-500VAC, et la tension expérimentale est 4000VAC.
7. les condensateurs de Y emploient souvent la céramique à haute tension.
8. Y1 est un condensateur double-isolé de Y, qui est utilisé pour jeter un pont sur les côtés primaires et secondaires.
9. paquet ignifuge de résine époxyde.
10. des condensateurs de X et les condensateurs de Y désigné collectivement sous le nom des condensateurs de sécurité. Des condensateurs de sécurité sont utilisés dans de telles occasions, c.-à-d., après que le condensateur échoue, il ne causera pas la décharge électrique et ne mettra pas en danger la sécurité personnelle.

Condensateur .pdf de la sécurité Y1

Avantages

1. Nous avons tous les modèles de matériel, vous sauvons temps le recherchant. Et recommandez les matériaux pour vous si vous avez besoin.
2. Avec les mêmes produits de qualité, nous pouvons te donner le meilleur prix. Des enquêtes à après-vente, nous fournirons le bon service, tel que le statut de produit de mise à jour, le support technique etc. (24 heures d'en ligne)
3. Nous avons beaucoup d'actions, et le délai de livraison est habituellement court.

Applications

Peut être employé pour le circuit de suppression de bruit d'alimentation d'énergie dans la connexion et le by-pass croisés. C'est un condensateur primaire et secondaire de l'accouplement X/Y utilisé comme filtre secteur et alimentation d'énergie de changement et convertisseur à C.A. à C.A.

ARTICLE

SPÉCIFICATIONS

EXAMINEZ LA MÉTHODE ET LA CONDITION

Recyclage de Temp

Aspect

Aucun défaut marqué

Le condensateur sera présenté dans la chambre d'essai, et exposé aux conditions de température suivant les indications de la table à 5 cycles.

traitement préparatoire : Le condensateur sera placé à 125±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2hours avant la mesure initiale.

Après traitement : Le condensateur sera stocké pendant les heures 24±2 aux états de pièce.

(ÉTAPE)	1	2	3	4
(La TEMPÉRATURE.)	-25±3℃	20±2℃	125±3℃	20±2℃
(TEMPS)	30±3min.	3min. maximum	30±3min.	3min. maximum

Capacité

Changement

B : ±10% maximum

E : ±20% maximum

F : ±30% maximum

D.F.

B, E : 5,0% maximum

F : 7,0% maximum

I.R.

Minute 1000MΩ

Humidité

(Dessous

Régulier

État)

Aspect

Aucun marqué

défaut

Placez le condensateur pendant les heures 500±12 à 40±2℃ dans le Rhésus de 95±3%.

traitement préparatoire : Le condensateur sera placé à 125±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2 des heures avant la mesure initiale.

Après traitement : Le condensateur sera stocké pendant les heures 24±2 à l'état de pièce.

Capacité

Changement

B : ±10% maximum

E : ±20% maximum

F : ±30% maximum

D.F.

B, E : 5,0% maximum

F : 7,0% maximum

I.R.

Minute 1500MΩ

Diélectrique

Force

8 par article

Essai de durée

Aspect

Aucun marqué

défaut

Appliquez une tension de 500V.AC, sauf qu'une fois chaque heure où la tension est grimpée jusqu'à 1000V.AC pour 0.1sec.that sera maintenue pendant les heures 1000±48 à 125±2℃.

Traitement préparatoire : Le condensateur sera stocké à 125±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2H avant des mesures initiales.

Après traitement : Le condensateur sera stocké pendant les heures 24±2 à l'état de pièce.

Capacité

Changement

B : ±10% maximum

E : ±20% maximum

F : ±30% maximum

D.F.

B, E : 5,0% maximum

F : 7,0% maximum

I.R.

Minute 1500MΩ

Tension de produit, matériel, Tableau de référence de taille

Produit et code de taille	Tension CA évaluée	Caractéristique de la température	Capacité évaluée	Tolérance de capacité	Taille (millimètres)
Produit et code de taille	Tension CA évaluée	Caractéristique de la température	Capacité évaluée	Tolérance de capacité	D.max	T.max	P±0.8	d±0.05
Q065B□100K□□	400Vac	(b) Y5P ±10	10pF	K ±10%	6,5	4,5	10	0,55
Q065B□150K□□			15pF		6,5	4,5	10	0,55
Q070B□220K□□			22pF		7,0	4,5	10	0,55
Q070B□330K□□			33pF		7,0	4,5	10	0,55
Q070B□470K□□			47pF		7,0	4,5	10	0,55
Q070B□560K□□			56pF		7,0	4,5	10	0,55
Q070B□620K□□			62pF		7,0	4,5	10	0,55
Q070B□820K□□			82pF		7,0	4,5	10	0,55
Q065B□101K□□			100pF		6,5	4,5	10	0,55
Q065B□221K□□			220pF		6,5	4,5	10	0,55
Q075B□331K□□			330pF		7,5	4,5	10	0,6
Q085B□471K□□			470pF		8,5	4,5	10	0,6
Q085B□561K□□			560pF		8,5	4,5	10	0,6
Q095B□681K□□			680pF		9,5	4,5	10	0,6
Q110B□821K□□			820pF		11,0	4,5	10	0,6
Q115B□102K□□			1000pF		11,5	4,5	10	0,6
Q065E□471K□□		(e) Y5U +22% -56%	470pF		6,5	4,5	10	0,55
Q075E□561K□□			560pF		7,5	4,5	10	0,6
Q075E□681K□□			680pF		7,5	4,5	10	0,6
Q075E□821K□□			820pF		7,5	4,5	10	0,6
Q085E□102K□□			1000pF		8,5	4,5	10	0,65
Q095E□152M□□			1500pF	M ±20%	9,5	4,5	10	0,65
Q105E□222M□□			2200pF		10,5	4,5	10	0,65
Q115E□332M□□			3300pF		11,5	4,5	10	0,65
Q065F□102M□□		(f) Y5V +22% -82%	1000pF		6,5	4,5	10	0,55
Q075F□152M□□			1500pF		7,5	4,5	10	0,6
Q085F□222M□□			2200pF		8,5	4,5	10	0,6
Q100F□332M□□			3300pF		10,0	4,5	10	0,65
Q115F□472M□□			4700pF		11,5	4,5	10	0,65

taille faite sur commande de condensateurs de sécurité à C.A. de 680K 400VAC pour électronique 0
Méthode de spécifications et d'essai

ARTICLE

SPÉCIFICATIONS

EXAMINEZ LA MÉTHODE ET LA CONDITION

Temp de stockage. Gamme

-40℃~+125℃

Temp de opération. Gamme

-25℃~+125℃

Aspect et
Dimension

L'aspect a
aucun défaut marqué.
Les dimensions seront en dessous de tolérance spécifique.

L'aspect soit observé sur la vue
La dimension soit mesurée par le calibre

Marque

Devrait être discerné facilement.

Soyez observé sur la vue

Capacité

Dans spécifique
tolérance

Temp. 20±2℃
Vol. 1.0±0.2Vrms
Freq. 1±0.1KHz

Facteur de dissipation

B, E : 2,5% maximum
F : 3,5% maximum

La même condition comme capacité

Résistance d'isolation

10,000MΩ
10,000MΩmin

La résistance d'isolation sera mesurée avec 500±50V.DC dans sec 60±5 du remplissage.

Résistance diélectrique

Entre
Fils de connexion

Aucun échec.

Appliquez une tension de 4.0KVAC pendant 1 mn entre les fils de connexion.
(Charge/décharge current≤50mA) (Y2 : 2.6KVAC)

Corps
Isolation

Aucun échec.

Les terminaux du condensateur seront
relié ensemble. Une feuille métallique sera étroitement enroulée autour du corps du condensateur à la distance d'à environ 3 - 4 millimètres de chaque terminal. Une tension de 4.0KVAC est appliquée entre la feuille de fil de connexion de condensateur et métallique. (Y2 : 2.6KVAC)
(Charge/courant dérivé ≤50mA)

La température
Caractéristique

B : - 10~+10%
E : - 56~+22%
F : - 80~+30%

La capacité sera mesurée à chaque étape en tant que suivre.
Traitement préparatoire : Le condensateur sera stocké à 85±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2hours avant des mesures initiales.

(Étape)	①	②	③	④	⑤
(Temp.)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

taille faite sur commande de condensateurs de sécurité à C.A. de 680K 400VAC pour électronique 1
