Détails sur le produit:
|
| Temp. Intervalle: | -40℃~+125℃ | Exploitation temporaire. Intervalle: | -25℃~+125℃ |
|---|---|---|---|
| matériel principal: | Fiche de données | Caractéristique: | Idéal pour une application sur toute la ligne |
| Adaptez aux besoins du client: | Oui, fournir des exemples de services | Type de paquet: | Par le trou |
| Application: | pour applications AC, Haute Tension | Taille: | Taille faite sur commande |
| Mettre en évidence: | Condensateur fait sur commande de la sécurité Y1,Condensateur 560K de la sécurité Y1,Coutume condensateur de 400 VCA |
||

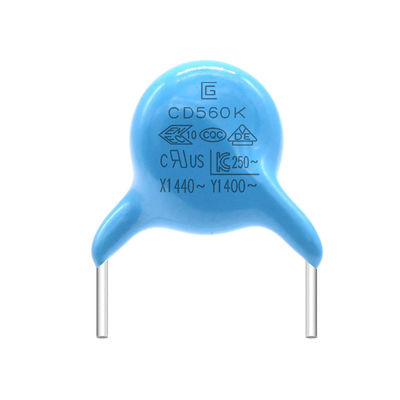

Hauts condensateurs à C.A. de condensateur de sécurité de Voltag 560K 400VAC Y1 de tenue qui ont passé et ont été conformes à la sécurité
Les condensateurs Y1 sont des condensateurs reliés à travers les deux fils de la ligne électrique et du moulu (le, nord-est), habituellement dans les paires. Basé sur la limitation du courant de fuite, la valeur du condensateur de Y ne devrait pas être trop grande. Généralement, le condensateur de X est niveau d'uF, et le condensateur de Y est niveau de N-F. Le condensateur de X supprime l'interférence différentielle de mode, et le condensateur Y1 supprime l'interférence commune de mode.
Condensateur .pdf de la sécurité Y1
Caractéristiques
1 norme de sécurité identifiée pour des applications à C.A. rendent compactes.
taille, conformité effictive de résine époxyde de produit de coût.
Soumettre à une contrainte de résistance de la surtension 2.
3 excellentes capacités ignifuges actives et passives.
4 que le type norme de sécurité a identifié des condensateurs sont idealfor employant dans la ligne déviation, accouplement d'antenne, Acriss la conformité.
Avantages
1.We ont tous les modèles de matériel, vous sauvent temps le recherchant. Et recommandez les matériaux pour vous si vous avez besoin.
2.With les mêmes produits de qualité, nous pouvons te donner le meilleur prix. Des enquêtes à après-vente, nous fournirons le bon service, tel que le statut de produit de mise à jour, le support technique etc. (24 heures d'en ligne)
3.We ont beaucoup d'actions, et le délai de livraison est habituellement court.
Chaîne d'application :
Conversion de fréquence
division de fréquence et tout autre C.A.
grands circuits d'impulsion
particulièrement circuits de diviseur de fréquence sonore avec des conditions de haute fidélité
|
ARTICLE |
SPÉCIFICATIONS |
EXAMINEZ LA MÉTHODE ET LA CONDITION |
||||||||||||||||
|
Recyclage de Temp
|
Aspect |
Aucun défaut marqué |
Le condensateur sera présenté dans la chambre d'essai, et exposé aux conditions de température suivant les indications de la table à 5 cycles. traitement préparatoire : Le condensateur sera placé à 125±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2hours avant la mesure initiale. Après traitement : Le condensateur sera stocké pendant les heures 24±2 aux états de pièce.
|
|||||||||||||||
|
Capacité Changement |
B : ±10% maximum E : ±20% maximum F : ±30% maximum |
|||||||||||||||||
|
D.F. |
B, E : 5,0% maximum F : 7,0% maximum |
|||||||||||||||||
|
I.R. |
Minute 1000MΩ | |||||||||||||||||
|
Humidité (Dessous Régulier État) |
Aspect |
Aucun marqué défaut |
Placez le condensateur pendant les heures 500±12 à 40±2℃ dans le Rhésus de 95±3%. traitement préparatoire : Le condensateur sera placé à 125±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2 des heures avant la mesure initiale. Après traitement : Le condensateur sera stocké pendant les heures 24±2 à l'état de pièce. |
|||||||||||||||
|
Capacité Changement |
B : ±10% maximum E : ±20% maximum F : ±30% maximum |
|||||||||||||||||
|
D.F. |
B, E : 5,0% maximum F : 7,0% maximum |
|||||||||||||||||
|
I.R. |
Minute 1500MΩ | |||||||||||||||||
|
Diélectrique Force |
8 par article |
|||||||||||||||||
|
Essai de durée |
Aspect |
Aucun marqué défaut |
Appliquez une tension de 500V.AC, sauf qu'une fois chaque heure où la tension est grimpée jusqu'à 1000V.AC pour 0.1sec.that sera maintenue pendant les heures 1000±48 à 125±2℃. Traitement préparatoire : Le condensateur sera stocké à 125±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2H avant des mesures initiales. Après traitement : Le condensateur sera stocké pendant les heures 24±2 à l'état de pièce. |
|||||||||||||||
|
Capacité Changement |
B : ±10% maximum E : ±20% maximum F : ±30% maximum |
|||||||||||||||||
|
D.F. |
B, E : 5,0% maximum F : 7,0% maximum |
|||||||||||||||||
|
I.R. |
Minute 1500MΩ | |||||||||||||||||
Tension de produit, matériel, Tableau de référence de taille
| Produit et code de taille | Tension CA évaluée | Caractéristique de la température | Capacité évaluée | Tolérance de capacité | Taille (millimètres) | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□100K□□ | 400Vac |
(b) |
10pF |
K |
6,5 | 4,5 | 10 | 0,55 |
| Q065B□150K□□ | 15pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q070B□220K□□ | 22pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□330K□□ | 33pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□470K□□ | 47pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□560K□□ | 56pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□620K□□ | 62pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□820K□□ | 82pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q065B□101K□□ | 100pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q065B□221K□□ | 220pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q075B□331K□□ | 330pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085B□471K□□ | 470pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q085B□561K□□ | 560pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q095B□681K□□ | 680pF | 9,5 | 4,5 | 10 | 0,6 | |||
| Q110B□821K□□ | 820pF | 11,0 | 4,5 | 10 | 0,6 | |||
| Q115B□102K□□ | 1000pF | 11,5 | 4,5 | 10 | 0,6 | |||
| Q065E□471K□□ |
(e) |
470pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075E□561K□□ | 560pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□681K□□ | 680pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□821K□□ | 820pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085E□102K□□ | 1000pF | 8,5 | 4,5 | 10 | 0,65 | |||
| Q095E□152M□□ | 1500pF |
M |
9,5 | 4,5 | 10 | 0,65 | ||
| Q105E□222M□□ | 2200pF | 10,5 | 4,5 | 10 | 0,65 | |||
| Q115E□332M□□ | 3300pF | 11,5 | 4,5 | 10 | 0,65 | |||
| Q065F□102M□□ |
(f) |
1000pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075F□152M□□ | 1500pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085F□222M□□ | 2200pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q100F□332M□□ | 3300pF | 10,0 | 4,5 | 10 | 0,65 | |||
| 4700pF | 11,5 | 4,5 | 10 | 0,65 | ||||
Méthode de spécifications et d'essai
|
ARTICLE |
SPÉCIFICATIONS |
EXAMINEZ LA MÉTHODE ET LA CONDITION |
|||||||||||||
|
Temp de stockage. Gamme |
-40℃~+125℃ | ||||||||||||||
|
Temp de opération. Gamme |
-25℃~+125℃ | ||||||||||||||
|
|
L'aspect a |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Temp. 20±2℃ |
|||||||||||||
|
Facteur de dissipation |
B, E : 2,5% maximum |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B : - 10~+10% |
|
|||||||||||||
Processus de fabrication
