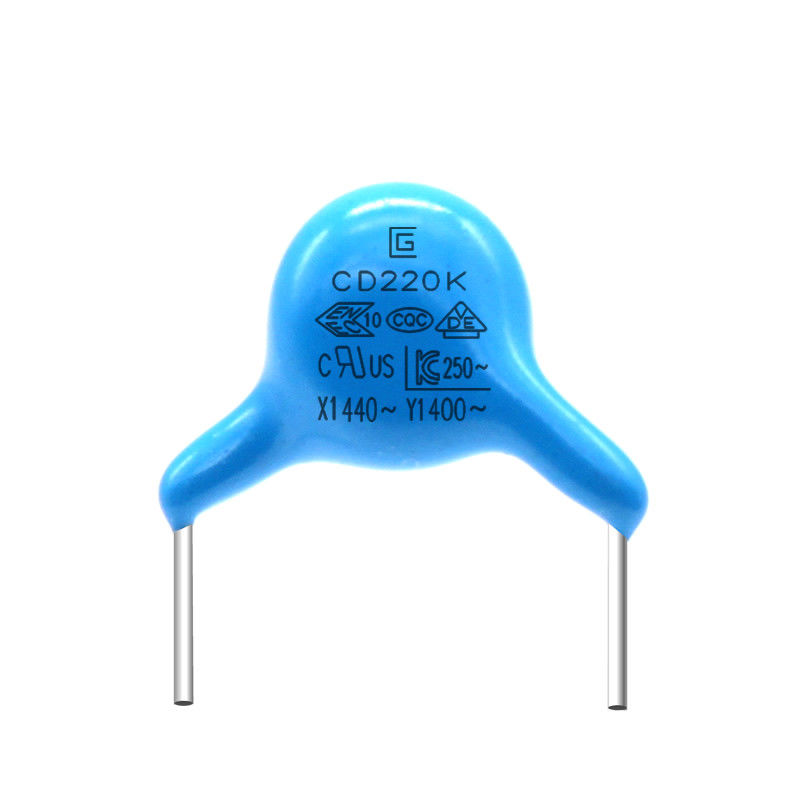

Paquet ignifuge de résine époxyde de 220K 400VAC Y1 de condensateur de petite taille de sécurité
Condensateur .pdf de la sécurité Y1
Les condensateurs Y1 sont particulièrement conçus pour des appareils à C.A., se conforment à un certain nombre de normes de certification de sécurité, et conviennent aux circuits de ligne transversale et de by-pass. Et il convient aux circuits à C.A., au contrat dans la taille, à hauts dans la représentation de coût, et répond aux normes de sécurité des circuits à C.A. Les condensateurs de X et de Y sont des condensateurs de sécurité, le condensateur de X est entre le fil sous tension et le fil neutre, et le condensateur de Y est entre le fil sous tension et la terre. Ils sont employés dans le filtre d'alimentation d'énergie pour jouer le rôle de l'alimentation d'énergie filtrant, et filtrent le mode commun (condensateur de Y) et l'interférence de mode de différentiel (X condensateur) respectivement.
Caractéristique
1. Petite taille.
2. condensateurs à C.A. qui ont passés et ont été conformes à la certification de sécurité.
3. La perte à haute fréquence est petite, et elle peut résister à l'impact des montées subites de crête à C.A.
4. atténuation forte de capacité, de petite capacité et de perte de surintensité.
5. longue durée de vie.
6. La tension évaluée de Y1 est 400-500VAC, et la tension expérimentale est 4000VAC.
7. les condensateurs de Y emploient souvent la céramique à haute tension.
8. Y1 est un condensateur double-isolé de Y, qui est utilisé pour jeter un pont sur les côtés primaires et secondaires.
9. paquet ignifuge de résine époxyde.
10. des condensateurs de X et les condensateurs de Y désigné collectivement sous le nom des condensateurs de sécurité. Des condensateurs de sécurité sont utilisés dans de telles occasions, c.-à-d., après que le condensateur échoue, il ne causera pas la décharge électrique et ne mettra pas en danger la sécurité personnelle.
|
ARTICLE |
SPÉCIFICATIONS |
EXAMINEZ LA MÉTHODE ET LA CONDITION |
||||||||||||||||
|
Recyclage de Temp
|
Aspect |
Aucun défaut marqué |
Le condensateur sera présenté dans la chambre d'essai, et exposé aux conditions de température suivant les indications de la table à 5 cycles. traitement préparatoire : Le condensateur sera placé à 125±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2hours avant la mesure initiale. Après traitement : Le condensateur sera stocké pendant les heures 24±2 aux états de pièce.
|
|||||||||||||||
|
Capacité Changement |
B : ±10% maximum E : ±20% maximum F : ±30% maximum |
|||||||||||||||||
|
D.F. |
B, E : 5,0% maximum F : 7,0% maximum |
|||||||||||||||||
|
I.R. |
Minute 1000MΩ | |||||||||||||||||
|
Humidité (Dessous Régulier État) |
Aspect |
Aucun marqué défaut |
Placez le condensateur pendant les heures 500±12 à 40±2℃ dans le Rhésus de 95±3%. traitement préparatoire : Le condensateur sera placé à 125±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2 des heures avant la mesure initiale. Après traitement : Le condensateur sera stocké pendant les heures 24±2 à l'état de pièce. |
|||||||||||||||
|
Capacité Changement |
B : ±10% maximum E : ±20% maximum F : ±30% maximum |
|||||||||||||||||
|
D.F. |
B, E : 5,0% maximum F : 7,0% maximum |
|||||||||||||||||
|
I.R. |
Minute 1500MΩ | |||||||||||||||||
|
Diélectrique Force |
8 par article |
|||||||||||||||||
|
Essai de durée |
Aspect |
Aucun marqué défaut |
Appliquez une tension de 500V.AC, sauf qu'une fois chaque heure où la tension est grimpée jusqu'à 1000V.AC pour 0.1sec.that sera maintenue pendant les heures 1000±48 à 125±2℃. Traitement préparatoire : Le condensateur sera stocké à 125±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2H avant des mesures initiales. Après traitement : Le condensateur sera stocké pendant les heures 24±2 à l'état de pièce. |
|||||||||||||||
|
Capacité Changement |
B : ±10% maximum E : ±20% maximum F : ±30% maximum |
|||||||||||||||||
|
D.F. |
B, E : 5,0% maximum F : 7,0% maximum |
|||||||||||||||||
|
I.R. |
Minute 1500MΩ | |||||||||||||||||
Tension de produit, matériel, Tableau de référence de taille
| Produit et code de taille | Tension CA évaluée | Caractéristique de la température | Capacité évaluée | Tolérance de capacité | Taille (millimètres) | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□100K□□ | 400Vac |
(b) |
10pF |
K |
6,5 | 4,5 | 10 | 0,55 |
| Q065B□150K□□ | 15pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q070B□220K□□ | 22pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□330K□□ | 33pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□470K□□ | 47pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□560K□□ | 56pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□620K□□ | 62pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□820K□□ | 82pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q065B□101K□□ | 100pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q065B□221K□□ | 220pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q075B□331K□□ | 330pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085B□471K□□ | 470pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q085B□561K□□ | 560pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q095B□681K□□ | 680pF | 9,5 | 4,5 | 10 | 0,6 | |||
| Q110B□821K□□ | 820pF | 11,0 | 4,5 | 10 | 0,6 | |||
| Q115B□102K□□ | 1000pF | 11,5 | 4,5 | 10 | 0,6 | |||
| Q065E□471K□□ |
(e) |
470pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075E□561K□□ | 560pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□681K□□ | 680pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□821K□□ | 820pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085E□102K□□ | 1000pF | 8,5 | 4,5 | 10 | 0,65 | |||
| Q095E□152M□□ | 1500pF |
M |
9,5 | 4,5 | 10 | 0,65 | ||
| Q105E□222M□□ | 2200pF | 10,5 | 4,5 | 10 | 0,65 | |||
| Q115E□332M□□ | 3300pF | 11,5 | 4,5 | 10 | 0,65 | |||
| Q065F□102M□□ |
(f) |
1000pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075F□152M□□ | 1500pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085F□222M□□ | 2200pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q100F□332M□□ | 3300pF | 10,0 | 4,5 | 10 | 0,65 | |||
| 4700pF | 11,5 | 4,5 | 10 | 0,65 | ||||
Méthode de spécifications et d'essai
|
ARTICLE |
SPÉCIFICATIONS |
EXAMINEZ LA MÉTHODE ET LA CONDITION |
|||||||||||||
|
Temp de stockage. Gamme |
-40℃~+125℃ | ||||||||||||||
|
Temp de opération. Gamme |
-25℃~+125℃ | ||||||||||||||
|
|
L'aspect a |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Temp. 20±2℃ |
|||||||||||||
|
Facteur de dissipation |
B, E : 2,5% maximum |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B : - 10~+10% |
|
|||||||||||||
Processus de fabrication
