Détails sur le produit:
|
| Temp. Intervalle: | -40℃~+125℃ | Exploitation temporaire. Intervalle: | -25℃~+125℃ |
|---|---|---|---|
| matériel principal: | En céramique | Application: | matériel de bureau, matériel électronique |
| Personnaliser:: | Oui, fournir des exemples de services | Type: | Condensateur de sécurité Y1 |
| Mettre en évidence: | Condensateur de petite capacité de la sécurité Y1,Condensateur 151K de la sécurité Y1,condensateur 151k |
||

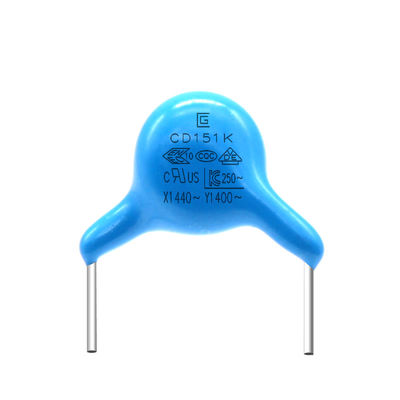

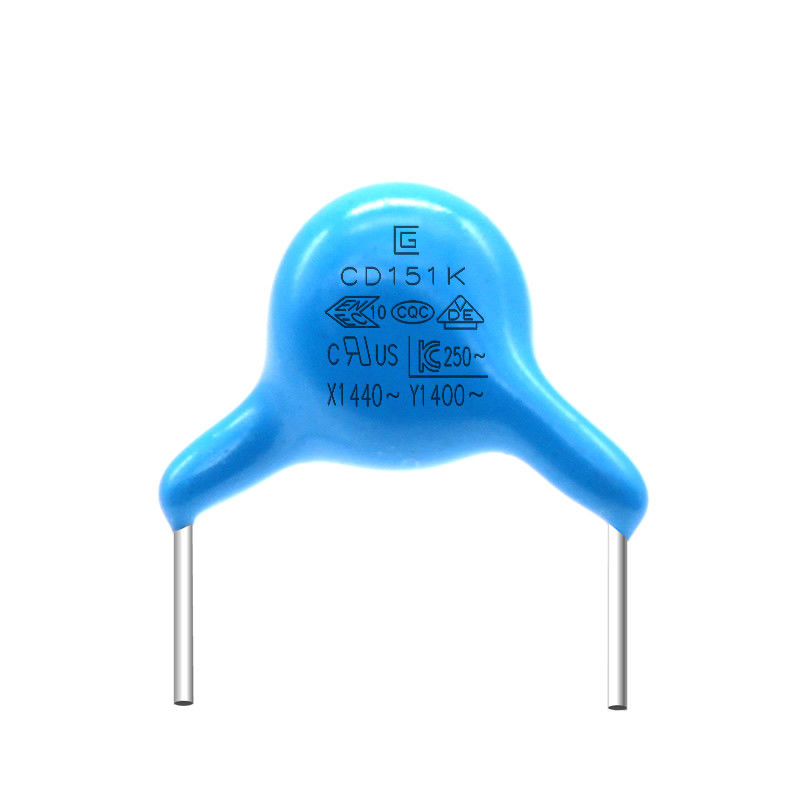

atténuation de capacité forte de surintensité de condensateur de sécurité de 151K 400VAC Y1 de petite capacité et de perte.
Condensateur .pdf de la sécurité Y1
Le condensateur Y1 est un condensateur de sécurité, et un tel condensateur ne causera pas la décharge électrique après que le condensateur échoue, et ne mettra pas en danger la sécurité personnelle. Il inclut deux types X des condensateurs et de condensateurs de Y. Les condensateurs X sont des condensateurs reliés entre les deux lignes de la ligne électrique (L-N), et des condensateurs de film métallique sont généralement utilisés ; Des condensateurs de Y sont reliés entre les deux lignes de la ligne électrique et (le, nord-est) la capacité au sol, apparaissent généralement dans les paires. Basé sur la limitation du courant de fuite, la valeur du condensateur de Y ne devrait pas être trop grande. Généralement, le condensateur de X est niveau d'uF, et le condensateur de Y est niveau de N-F. Le condensateur de X supprime l'interférence différentielle de mode, et le condensateur de Y supprime l'interférence commune de mode.
Le fond du condensateur de Y est divisé en Y1, Y2, Y3, et Y4. Les principales différences sont :
1. La résistance Y1 à haute tension est plus grande que 8 kilovolts,
2. la résistance Y2 à haute tension est plus grande que 5 kilovolts,
3. résistance de la haute pression Y3 Non-déterminé
4. la résistance Y4 à haute tension est plus grande que 2,5 kilovolts
Caractéristiques
1. La tension d'impulsion a garanti 12kV0-p.
2. gamme de température de fonctionnement garantie jusqu'à 125°C.
3. résistance diélectrique : AC4000V
4. condensateurs de la classe X1/Y1 certifiés par ENEC (VDE) /UL/CQC.
5. Peut être l'utilisation avec un composant dans l'exigence d'appareils
isolation renforcée et isolation basée dessus
UL1492, IEC60065 et IEC60950.
6. enduit de la résine d'époxyde ignifuge de halogen-free*
(conformément à norme UL94V-0).
* maximum de Cl=900ppm, maximum de Br=900ppm et
Maximum de Cl+Br=1500ppm.
7. attacher du ruban adhésif disponible pour l'insertion automatique.
8. tension évaluée : X1 : AC500V (r.m.s.), Y1 : AC500V (r.m.s.)
|
ARTICLE |
SPÉCIFICATIONS |
EXAMINEZ LA MÉTHODE ET LA CONDITION |
||||||||||||||||
|
Recyclage de Temp
|
Aspect |
Aucun défaut marqué |
Le condensateur sera présenté dans la chambre d'essai, et exposé aux conditions de température suivant les indications de la table à 5 cycles. traitement préparatoire : Le condensateur sera placé à 125±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2hours avant la mesure initiale. Après traitement : Le condensateur sera stocké pendant les heures 24±2 aux états de pièce.
|
|||||||||||||||
|
Capacité Changement |
B : ±10% maximum E : ±20% maximum F : ±30% maximum |
|||||||||||||||||
|
D.F. |
B, E : 5,0% maximum F : 7,0% maximum |
|||||||||||||||||
|
I.R. |
Minute 1000MΩ | |||||||||||||||||
|
Humidité (Dessous Régulier État) |
Aspect |
Aucun marqué défaut |
Placez le condensateur pendant les heures 500±12 à 40±2℃ dans le Rhésus de 95±3%. traitement préparatoire : Le condensateur sera placé à 125±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2 des heures avant la mesure initiale. Après traitement : Le condensateur sera stocké pendant les heures 24±2 à l'état de pièce. |
|||||||||||||||
|
Capacité Changement |
B : ±10% maximum E : ±20% maximum F : ±30% maximum |
|||||||||||||||||
|
D.F. |
B, E : 5,0% maximum F : 7,0% maximum |
|||||||||||||||||
|
I.R. |
Minute 1500MΩ | |||||||||||||||||
|
Diélectrique Force |
8 par article |
|||||||||||||||||
|
Essai de durée |
Aspect |
Aucun marqué défaut |
Appliquez une tension de 500V.AC, sauf qu'une fois chaque heure où la tension est grimpée jusqu'à 1000V.AC pour 0.1sec.that sera maintenue pendant les heures 1000±48 à 125±2℃. Traitement préparatoire : Le condensateur sera stocké à 125±2℃ pour 1 heure, puis a placé à la condition de pièce pour 24±2H avant des mesures initiales. Après traitement : Le condensateur sera stocké pendant les heures 24±2 à l'état de pièce. |
|||||||||||||||
|
Capacité Changement |
B : ±10% maximum E : ±20% maximum F : ±30% maximum |
|||||||||||||||||
|
D.F. |
B, E : 5,0% maximum F : 7,0% maximum |
|||||||||||||||||
|
I.R. |
Minute 1500MΩ | |||||||||||||||||
Tension de produit, matériel, Tableau de référence de taille
| Produit et code de taille | Tension CA évaluée | Caractéristique de la température | Capacité évaluée | Tolérance de capacité | Taille (millimètres) | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□100K□□ | 400Vac |
(b) |
10pF |
K |
6,5 | 4,5 | 10 | 0,55 |
| Q065B□150K□□ | 15pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q070B□220K□□ | 22pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□330K□□ | 33pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□470K□□ | 47pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□560K□□ | 56pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□620K□□ | 62pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□820K□□ | 82pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q065B□101K□□ | 100pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q065B□221K□□ | 220pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q075B□331K□□ | 330pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085B□471K□□ | 470pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q085B□561K□□ | 560pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q095B□681K□□ | 680pF | 9,5 | 4,5 | 10 | 0,6 | |||
| Q110B□821K□□ | 820pF | 11,0 | 4,5 | 10 | 0,6 | |||
| Q115B□102K□□ | 1000pF | 11,5 | 4,5 | 10 | 0,6 | |||
| Q065E□471K□□ |
(e) |
470pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075E□561K□□ | 560pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□681K□□ | 680pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□821K□□ | 820pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085E□102K□□ | 1000pF | 8,5 | 4,5 | 10 | 0,65 | |||
| Q095E□152M□□ | 1500pF |
M |
9,5 | 4,5 | 10 | 0,65 | ||
| Q105E□222M□□ | 2200pF | 10,5 | 4,5 | 10 | 0,65 | |||
| Q115E□332M□□ | 3300pF | 11,5 | 4,5 | 10 | 0,65 | |||
| Q065F□102M□□ |
(f) |
1000pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075F□152M□□ | 1500pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085F□222M□□ | 2200pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q100F□332M□□ | 3300pF | 10,0 | 4,5 | 10 | 0,65 | |||
| 4700pF | 11,5 | 4,5 | 10 | 0,65 | ||||
Méthode de spécifications et d'essai
|
ARTICLE |
SPÉCIFICATIONS |
EXAMINEZ LA MÉTHODE ET LA CONDITION |
|||||||||||||
|
Temp de stockage. Gamme |
-40℃~+125℃ | ||||||||||||||
|
Temp de opération. Gamme |
-25℃~+125℃ | ||||||||||||||
|
|
L'aspect a |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Temp. 20±2℃ |
|||||||||||||
|
Facteur de dissipation |
B, E : 2,5% maximum |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B : - 10~+10% |
|
|||||||||||||
Processus de fabrication
