condensateur 1.0Uf de sécurité de 105K X2 avec les excellentes propriétés ignifuges P22.5MM

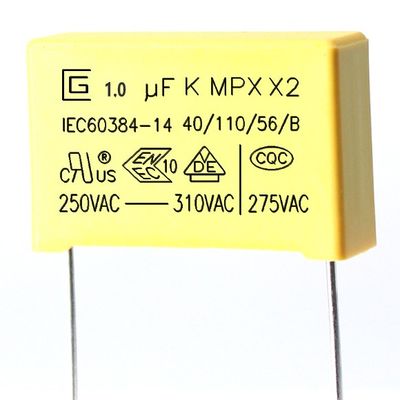

Image Grand : condensateur 1.0Uf de sécurité de 105K X2 avec les excellentes propriétés ignifuges P22.5MM

Détails sur le produit:

Lieu d'origine:	Dongguan
Nom de marque:	CG
Certification:	VDE，CQC
Numéro de modèle:	X2-105K-275VAC-E41

Conditions de paiement et expédition:

Quantité de commande min:	10000 morceaux
Prix:	Discuss
Détails d'emballage:	200 pièces/sac, taille du carton: 45 cm * 31 cm * 34 cm, boîte intérieure: 29,2 cm * 21 cm * 31,3 cm
Délai de livraison:	15-21 jours de travail
Conditions de paiement:	T/T
Capacité d'approvisionnement:	100000000 Pièces

Contact

condensateur 1.0Uf de sécurité de 105K X2 avec les excellentes propriétés ignifuges P22.5MM

description de

Fetures:	Excellentes propriétés ignifuges	Capacité:	1.0uf
Tension évaluée:	250-310V	Température de fonctionnement:	-40℃～+110℃
Application:	Appareil ménager, alimentation électrique, ampèremètre	Médias disponibles:	Fiche technique, photo
Mettre en évidence:	Individu guérissant le condensateur de la sécurité X2 , Condensateur de sécurité de P22.5MM X2 , 1.0Uf a métallisé le condensateur de film de polypropylène

Longue durée due 1.0uf 105K 275VAC X2 condensateur de sécurité excellentes propriétés ignifuges

Condensateur de sécurité X2.pdf

Condensateur X ---- condensateur à film polypropylène métallisé ;généralement, les condensateurs X utilisent principalement des condensateurs à film polyester avec une résistance au courant d'ondulation relativement importante.Ce type de condensateur est de grande taille, mais permet de grands courants de charge et de décharge instantanés, et sa résistance interne est proportionnellement faible.Le condensateur x adopte un emballage en plastique OPP haute tension (traitement d'enroulement de matériau en polypropylène métallisé) avec un extérieur carré et un intérieur rond.Le matériau opp a non seulement de meilleures performances électriques, mais peut également réduire efficacement l'influence des impulsions à haute fréquence lorsqu'il est connecté en parallèle avec l'entrée d'alimentation.L'impact de l'alimentation.

Marquage

1. Logo CIGU :
2. Capacité : (104 K, 0,1 μF)
3. Tolérance de capacité : (K) ± 10 %
4. Tension nominale : 250,275,300,305,310VAC 5. Classe de produit : X2
6. Type de produit : MPX
7. Catégorie climatique : 40/110/56
8. Classe d'inflammabilité passive : B
9. Marque d'approbation de la Chine : CQC
10. Marque d'homologation allemande : VDE
11. Marque d'homologation ENEC : ENEC
12. Marque d'homologation américaine : CUL
13. Norme d'approbation : IEC60384-14

Présentation des produits

Les MPX sont enroulés avec un film diélectrique en polypropylène métallisé, une construction non inductive, des fils de cuivre étamés et un revêtement en résine époxy ignifuge.Ils ont d'excellentes caractéristiques d'auto-guérison et un bon retardateur de flamme selon UL 94-V0

Tapez la demande

Les produits seraient largement utilisés pour les suppresseurs d'interférences et les applications de condensateurs à travers la ligne. Convient pour une utilisation dans des situations où la défaillance du condensateur n'entraînera pas de danger de choc électrique.

Caractéristiques

1 Construction sans induction

2 Haute résistance à l'humidité

3 Propriété d'auto-guérison

4 Type ignifuge (conformité à UL 94V-0)

5 Très petite perte

6 Excellentes caractéristiques de fréquence et de température

7 Haute résistance d'isolement

Spécifications (CEI 60384-14)

Ligne de fuite et dégagement électrique

Plage de tension

Ligne de fuite

Dégagement électrique

250 VCA＜

UR≤440VAC

> 4,0 mm

> 3,0 mm

130 VCA＜

UR≤250VAC

> 3,0 mm

> 2,5 mm

Articles de test	Exigences de performances	Conditions d'essai
Capacitance	Dans la tolérance spécifiée	1KHz, 1Vrms max.à 25℃
Facteur de dissipation	0,001 (0,1 %) Max.	1KHz, 1Vrms Max.à 25℃
Preuve de tension	Ne doit pas y avoir d'anomalie	Entre bornes 4.3UR (Vdc) Test de 60sec.
Preuve de tension	Ne doit pas y avoir d'anomalie	Entre borne et boîtier UR×200％+1500Vac, 60sec.
La resistance d'isolement	CR ≤ 0,33 μF IR ≥ 15 000 MΩ CR > 0,33 μF IR ≥ 6 000 s	100±15Vdc, 60sec / 25℃
Robustesse des terminaisons	Pas de rupture de fil et pas d'endommagement du condensateur	Résistance à la traction de la force de charge terminale : 1,0 kg Temps de maintien : 10 ± 1sec
Robustesse des terminaisons		Résistance à la flexion de la force de charge terminale : 0,5 kg Temps de pliage : 4 x 90 ﾟ
Résistance à la chaleur de soudure	(1) Aspect : Aucun dommage visible (2) △C/C : ≤ ±5% de la valeur initiale	Température de soudure : 260±5℃ Temps de soudure : 5±0.5sec
Soudabilité	95% de l'étamage de surface	Température de soudure : 260±5℃ Temps de soudure : 2±0.5sec
Changement rapide de température	Les condensateurs doivent être examinés visuellement et il ne doit y avoir aucun dommage visible.	Température de catégorie inférieure : -40℃ Température de catégorie supérieure : 110℃ Nombre de cycle : 5 Durée t1 = 30 min
Vibration	Les condensateurs doivent être examinés visuellement et il ne doit y avoir aucun dommage visible	Gamme de fréquences : 10 ~ 55 Hz Parcours : X, Y, Z (axe) 2h / axe ( 6h au total) Amplitude de déplacement : 0,75 mm

Articles de test	Exigences de performances	Conditions d'essai
Séquence climatique	(1) Aspect : Aucun dommage visible (2) △C/C : ≤ ±5% de la valeur initiale (3) DF ( tanδ) : ≤ 0,008 de la valeur augmentée (4) IR : ≥ 50% des limites applicables (5) Preuve de tension : Normal	Chaleur sèche Température supérieure : 110℃ Durée inférieure : 16 heures
Séquence climatique		Froid Température : -40℃ Durée : 2H
État d'équilibre de la chaleur humide	(1) Aspect : Aucun dommage visible (2) △C/C : ≤ ±5% de la valeur initiale (3) DF ( tanδ) : ≤ 0,008 de la valeur augmentée (4) IR : ≥ 50% des limites applicables (5) Preuve de tension : Normal	+40°C et 93% HR, 56 jours
Charger et décharger	(1) Aspect : Aucun dommage visible (2) △C/C : ≤ ±10% de la valeur initiale (3) DF ( tanδ) : ≤ 0,008 de la valeur augmentée (4) IR : ≥ 50% des limites applicables	Tension d'essai : √2 x URVAC 50 Hz Charge et décharge : 0,5 sec/heure Répété pour 10000 cycles
Endurance	(1) Apparence : aucun dommage visible (2) △C/C : ≤ ±10% de la valeur initiale (3) DF ( tanδ) : ≤ 0,008 de la valeur augmentée (4) IR : ≥ 50% des limites applicables	1,25 x UR VAC 50 Hz, une fois par heure augmenter à 1 000 VCA pendant 0,1 seconde, 1 000 heures à la température nominale supérieure

Conditions de stockage

1 Il convient de noter que la soudabilité des bornes peut être détériorée lorsqu'elles sont stockées à peine dans une atmosphère pendant de longues périodes
2 Il ne doit pas être situé à une température particulièrement élevée et à une humidité élevée, il doit se soumettre aux conditions suivantes (conservation dans l'emballage d'origine)
Température : 35 MAX Humidité relative : 60 % MAX
3 Période de stockage : Perte : 12 mois max (à partir de la date de fabrication indiquée sur l'étiquette dans le sac d'emballage)

Article	Exigence caractéristique					Méthode d'essai et condition
Catégorie climatique	40/110/56
Classe d'inflammabilité passive	B
Température de fonctionnement	-40~+110
Plage de capacité	0,0022 μF ~ 2,2 μF
Tolérance de capacité	±10%(K),±20%(M)					1KHz, 1.0Vrms, 25
Tension nominale	250 V CA/275 V CA/300 V CA/305 V CA/310 V CA
Facteur de dissipation	1KHz<0.10%					IR≥6000s
La resistance d'isolement	C≤0.33μF		C>0.33μF			UR>100V, 100VDC,
	IR≥15000MΩ		IR≥6000s			60S, 20
Tension de tenue entre les bornes	Pas de panne permanente ni de flashover					4.3UR(dc) 60s 25Courant de coupure 10mA
Tension de tenue entre les bornes et le boîtier	Pas de panne permanente ni de flashover					2UR+1500V(ca) 60s 25 ≥2000V(ca) 25
MAX.Temps de montée d'impulsion (dv/dt)	Espacement des fils
	7,5 mm 600 V/μs	10mm		15mm	22,5 mm		27,5 mm	37,5 mm 100 V/μs

Exigence d'environnement

1 Conformité aux exigences de RoHS.
2 Conformité aux exigences de REACH.
3 sans halogène (selon les besoins).
4 Veuillez consulter la pièce jointe 2 pour les reproductions de test de Rohs et Reach par un tiers

Contrôle de qualité
