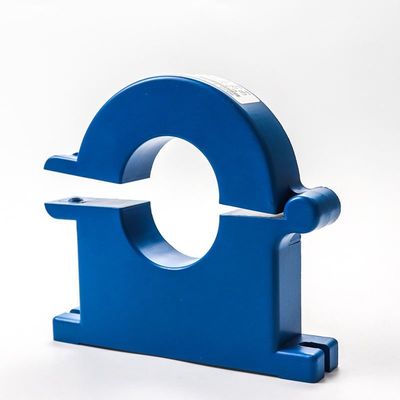

Installation facile légère de petite taille rapide de Hall Effect Current Sensor 4KV de réponse

Installation facile légère de petite taille de capteur de courant à effet Hall de réponse rapide

Le capteur Hall est un capteur de champ magnétique réalisé selon l'effet Hall.L'effet Hall est une sorte d'effet magnétoélectrique.Ce phénomène a été découvert par Hall (AHHall, 1855-1938) en 1879 alors qu'il étudiait le mécanisme conducteur des métaux.Plus tard, il a été découvert que les semi-conducteurs et les fluides conducteurs ont également cet effet, et l'effet Hall des semi-conducteurs est beaucoup plus fort que celui des métaux.Divers éléments Hall fabriqués à partir de ce phénomène sont largement utilisés dans la technologie d'automatisation industrielle, la technologie de détection et le traitement de l'information, etc.L'effet Hall est une méthode de base pour étudier les propriétés des matériaux semi-conducteurs.Le coefficient Hall mesuré par l'expérience à effet Hall peut déterminer des paramètres importants tels que le type de conductivité, la concentration en porteurs et la mobilité des porteurs des matériaux semi-conducteurs.


Paramètres électriques



Paramètre	Symbole	Unité	spécification			Les conditions
			Min	Taper	Max
Plage de mesure nominale	NIP	UN	-500		500
Tension d'alimentation	UC	V	7.2	12	18	Précision totale
Consommation de courant @IP=0A	IC	mA		26		CU=12V, T=25°C
Consommation de courant @IP=500A	IC	mA		250		CU=12V, T=25°C
Erreur de sensibilité Précision	XG	%	-0,5		0,5	=-40 à 85°C ; ± 3 sigma(>±30A)
Décalage=0A	iOS	UN		±0,2		=-40 à 85°C ;± 3 sigma
Erreur de linéarité avec IPN	εL	%		0,1		@température ambiante
Coefficient de température de G	TCG	ppm/ °C



Spécification de sortie CAN CAB-500


La vitesse CANBUS se réfère au tableau des versions du produit, protocole CANBUS : version 2.0A/B
Tolérance de l'oscillateur CAN : 0,3125 %
Ordre des octets : big endian (Motorola)

Résistance de terminaison 120 ohms à ajouter en externe, impédance CAN interne = 2,4Kohm


Description des messages	ID CAN	Nom	Longueur des données (octets)	Type de cadre	Type de lancement de message	Description du signal	Nom du signal	Bit de départ	Morceau de fin
Courant IP (mA)	0x3C2	CAB500	8	la norme	Message cyclique toutes les 10ms	Valeur IP : 80000000H = 0 mA, 7FFFFFFH= - 1mA, 80000001H= 1mA	IP_VALUE	0	31
						b0 :Informations d'erreur (0=Normal, 1=échec)	ERROR_INDICATION	32	32
						b7-b1 : Qualité Rx (0-100 %)	ERROR_INFORMATION	33	39
						Bits vides (fixer à 0)	INDÉFINIR	40	47
							Version PCBA	48	55
							Version FIRMWARE	56	63
