Détails sur le produit:
|
| Utilisation: | Hall Effect Linear Current Sensor | Caractéristique: | réponse rapide |
|---|---|---|---|
| Tension de RMS pour l'essai d'isolation à C.A.: | 50Hz 1min 2.5KV | Type de fusible: | Types de porte-fusibles |
| mot-clé: | capteur de courant | Résistance d'isolation: | >= 500 MΩ ; |
| La température fonctionnante: | -20-70℃ | alimentation d'énergie :: | DC24V, DC12V, AC220V |
| Mettre en évidence: | Hall Effect Current Sensor de grande précision,Hall Effect Current Sensor AC220V,CQC Hall Effect Sensor à forte intensité |
||

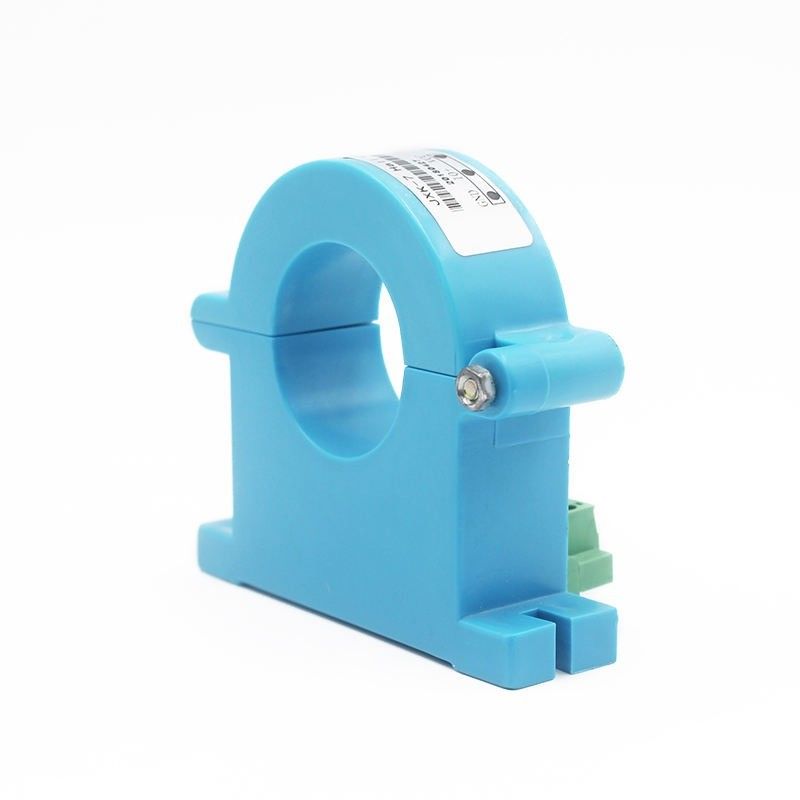

Capacité de surcharge forte de capteur de courant à effet Hall de précision de mesure élevée et grande plage de mesure
Description du produit
Une fonction:
Le capteur de courant Hall convient principalement à l'isolation et à la conversion de signaux complexes tels que AC, DC et impulsions.Grâce au principe de l'effet Hall, le signal transformé peut être directement collecté et accepté par divers dispositifs d'acquisition tels que AD, DSP, PLC et instruments secondaires., temps de réponse rapide, large plage de mesure de courant, haute précision, forte capacité de surcharge, bonne linéarité et forte capacité anti-interférence
Applications:
Les capteurs de courant Hall peuvent être largement utilisés dans les dispositifs de contrôle de vitesse à fréquence variable, les dispositifs d'onduleur, les alimentations UPS, les machines de soudage à onduleur, le placage électrolytique, les machines-outils à commande numérique, les systèmes de surveillance de micro-ordinateur, les systèmes de surveillance du réseau électrique et divers domaines nécessitant une isolation et détection du courant et la tension.
Avantages du capteur de courant Hall :
1. Haute sensibilité :
L'intensité du signal détecté est de plus en plus faible, ce qui nécessite d'améliorer fortement la sensibilité du capteur magnétique.
Les applications incluent les capteurs de courant, les capteurs d'angle, les capteurs d'engrenage et la mesure de l'environnement spatial.
2. Stabilité de la température :
De plus en plus de domaines d'application exigent que les capteurs fonctionnent dans des environnements de plus en plus difficiles ;
Cela nécessite que le capteur magnétique ait une bonne stabilité en température, et ses applications industrielles incluent l'industrie électronique automobile.
3. Anti-ingérence :
Dans de nombreux domaines, il n'y a pas d'évaluation de l'environnement d'utilisation du capteur, de sorte que le capteur lui-même doit avoir une bonne anti-interférence.Y compris l'électronique automobile, les compteurs d'eau, etc.
4. Caractéristiques haute fréquence :
Avec la promotion des domaines d'application, la fréquence de fonctionnement des capteurs de courant doit être de plus en plus élevée.Les domaines d'application incluent les compteurs d'eau, l'industrie électronique automobile et l'industrie de l'enregistrement d'informations.
5. Faible consommation d'énergie :
De nombreux domaines exigent que le capteur lui-même ait une consommation d'énergie extrêmement faible, afin de prolonger la durée de vie du capteur.
Il est appliqué pour implanter des biopuces magnétiques, des boussoles, etc. dans le corps.
C'est la fin du partage des avantages du capteur de courant Hall, à l'exception de ceux cités ci-dessus ;
Le capteur de courant Hall présente également de bonnes caractéristiques d'isolation thermique et de résistance à la pression et d'excellentes caractéristiques ignifuges.
|
Installation
|
Rail standard + Fixation par vis plane
|
|
Courant nominal côté origine
|
50A;100A;200A;500A;
800A;1000A;personnalisation |
|
Plage de mesure du côté d'origine
|
100A-1200A
|
|
Puissance nominale
|
5V;DC0~20mA;DC4~20mA;personnalisation
|
|
Alimentation auxiliaire
|
DC12V,DC24V,DC±12V,DC±15V
|
|
Capacité de chargement
|
Tension de sortie : 5 mA ;
Sortie courant : 6 V ; |
|
Linéarité
|
0,005
|
|
Précision
|
0,01
|
|
Temps de réponse
|
<200ms
|
|
Dérive de température
|
≤500PPM/℃
|
|
Largeur de bande
|
CC~20KHz
|
|
Consommation de courant
|
≤25mA
|
|
Température de fonctionnement
|
-10℃~+70℃
|
|
Température de stockage
|
-25℃~+85℃
|
|
Résistance à la pression d'isolement
|
2,5 kV/50 Hz, 1 minute
|
|
Tension de décalage
|
≤20mvV
|
|
Sortie nulle
|
≤0.15mA
|
|
di/dt suivre
|
>50A/us
|
Paramètres électriques
|
Paramètre |
Symbole |
Unité |
spécification |
Les conditions |
||
|
Min |
Taper |
Max |
||||
|
Plage de mesure nominale |
NIP |
UN |
-500 |
500 |
||
|
Tension d'alimentation |
UC |
V |
7.2 |
12 |
18 |
Précision totale |
|
Consommation de courant @IP=0A |
IC |
mA |
26 |
CU=12V, T=25°C |
||
|
Consommation de courant @IP=500A |
IC |
mA |
250 |
CU=12V, T=25°C |
||
|
Erreur de sensibilité Précision |
XG |
% |
-0,5 |
0,5 |
=-40 à 85°C ; |
|
|
Décalage=0A |
iOS |
UN |
±0,2 |
=-40 à 85°C ;± 3 sigma |
||
|
Erreur de linéarité avec IPN |
εL |
% |
0,1 |
@température ambiante |
||
|
Coefficient de température de G |
TCG |
ppm/ |
||||
Spécification de sortie CAN CAB-500
La vitesse CANBUS se réfère au tableau des versions du produit, protocole CANBUS : version 2.0A/B
Tolérance de l'oscillateur CAN : 0,3125 %
Ordre des octets : big endian (Motorola)
Résistance de terminaison 120 ohms à ajouter en externe, impédance CAN interne = 2,4Kohm
|
Description des messages |
ID CAN |
Nom |
Longueur des données (octets) |
Type de cadre |
Type de lancement de message |
Description du signal |
Nom du signal |
Bit de départ |
Morceau de fin |
|
Courant IP (mA) |
0x3C2 |
CAB500 |
8 |
la norme |
Message cyclique toutes les 10ms |
Valeur IP : 80000000H = 0 mA, 7FFFFFFH= - 1mA, 80000001H= 1mA |
IP_VALUE |
0 |
31 |
|
b0 :Informations d'erreur (0=Normal, 1=échec) |
ERROR_INDICATION |
32 |
32 |
||||||
|
b7-b1 : Qualité Rx (0-100 %) |
ERROR_INFORMATION |
33 |
39 |
||||||
|
Bits vides (fixer à 0) |
INDÉFINIR |
40 |
47 |
||||||
|
Version PCBA |
48 |
55 |
|||||||
|
Version FIRMWARE |
56 |
63 |
Q : Fournissez-vous des échantillons ?Le produit peut-il être personnalisé ?
R : Oui.
Q : Combien de temps dure votre délai de livraison ?
R : 5-7 jours ouvrables.
Q : Êtes-vous une société commerciale ou un fabricant ?
A: nous sommes usine.
Q : Comment puis-je passer une commande ?
R: Vous pouvez nous contacter par e-mail au sujet des détails de votre commande ou passer commande en ligne directement.
