Détails sur le produit:
|
| Théorie: | Noyau de fente Hall Effect Current Sensor | Signal d'entrée: | AC/DC -5A ;0-10A ;100A,etcPersonnalisable |
|---|---|---|---|
| Fréquence: | 40-60HZ | Échantillon: | Disponible |
| Type de fusible: | Types de porte-fusibles | mot-clé: | capteur de courant |
| La température fonctionnante: | -20-70℃ | alimentation d'énergie :: | DC24V, DC12V, AC220V |
| Mettre en évidence: | 60HZ a dédoublé le noyau Hall Effect Sensor,Bride miniature sur le capteur actuel de C.C |
||

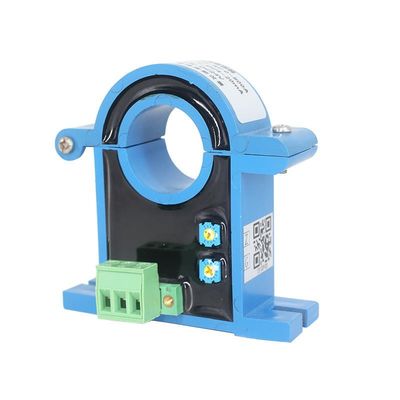

Noyau de fente Hall Effect Sensor Miniature Clamp sur le capteur actuel de C.C
<1>. Principe de fonctionnement : Mesure directe de boucle ouverte.
<2>. Utilisation de produit : Utilisé pour mesurer le C.C, le C.A., le courant d'impulsion et tout autre courant arbitraire de forme d'onde.
<3>. Avantages de produit : Améliorez la représentation de coût, consommation de puissance faible, petit volume, installation légère et facile,
entrée de perforation et aucune perte par insertion.
<4>. Application de produit : Système de contrôle de vitesse de conversion de fréquence, machine de soudage électrique, électrochimie, surveillance d'alimentation d'énergie, locomotive électrique, protection commençante de bas niveau.
<5>. L'entrée, la sortie, la puissance et la coquille sont isolées, avec la capacité anti-parasitage forte et la fiabilité élevée.
|
Installation
|
Fixation standard de vis de rail+Plane
|
|
Le côté original a évalué actuel
|
50A ; 100A ; 200A ; 500A ;
800A ; 1000A ; personnalisation |
|
Gamme latérale originale de mesure
|
100A-1200A
|
|
Sortie évaluée
|
5V ; DC0~20mA ; DC4~20mA ; personnalisation
|
|
Approvisionnement de puissance auxiliare
|
DC12V, DC24V, DC±12V, DC±15V
|
|
Capacité de charge
|
Sortie de tension : 5mA ;
Sortie actuelle : 6V ; |
|
Linéarités
|
0,005
|
|
Exactitude
|
0,01
|
|
Temps de réponse
|
<200ms>
|
|
Dérive de la température
|
≤500PPM/℃
|
|
Largeur de bande
|
DC~20KHz
|
|
Consommation du courant
|
≤25mA
|
|
La température fonctionnante
|
-10℃~+70℃
|
|
Température de stockage
|
-25℃~+85℃
|
|
Résistance à la pression d'isolement
|
2.5kV/50Hz, 1Min
|
|
Tension excentrée
|
≤20mvV
|
|
Sortie nulle
|
≤0.15mA
|
|
di/dt suivent
|
>50A/uS
|
