Détails sur le produit:
|
| La température fonctionnante: | -40°C~+85°C ; | Résistance d'isolation: | >= 500 MΩ ; |
|---|---|---|---|
| Tension de RMS pour l'essai d'isolation à C.A.: | 50Hz 1min 2.5KV | Échantillon: | Disponible |
| mot-clé: | capteur de courant | La température fonctionnante: | -20-70℃ |
| Type de fusible: | Types de porte-fusibles | alimentation d'énergie :: | DC24V, DC12V, AC220V |
| Mettre en évidence: | CAB500 Hall Effect Current Sensor,Hall Effect Current Sensor DC24V,Capteur actuel de C.C de DC12V Hall Effect |
||

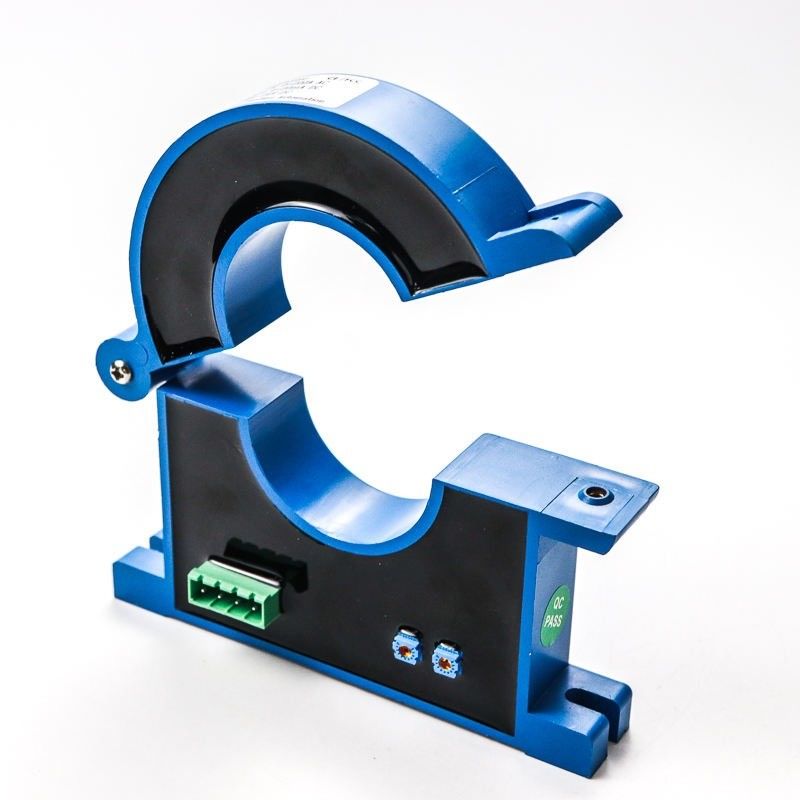

Bonne performance dynamique de capteur de courant à effet Hall de capacité de surcharge forte
Caractéristique
Le capteur de courant de la série CAB500 est basé sur la technologie Sinomags Active Close Loop,
avec sortie numérique CANBUS.Il peut être utilisé pour mesurer un courant nominal de 500 A.Utilisation d'une technologie propriétaire de compensation numérique.Ce produit apporte la meilleure combinaison de performance et de fiabilité.
Erreur ± 0.2A @ ±<30A, Erreur ±0.5A @ ±<100A ;Erreur ±1.0A @ ±100A-300A ;Erreur ±1.5A @ >±300-500A.
Compatibilité électromagnétique élevée contre un environnement d'interférence électromagnétique complexe.
Excellente interférence anti-magnétique.
Peut sortir le bus, pratique pour l'intégration du système.
Capacité de surintensité ultra-élevée
Paramètres généraux
Température de travail : -40°C~+85°C ;
Résistance d'isolement : >= 500 MΩ ;
Tension efficace pour le test d'isolation AC 50Hz 1min 2,5KV Surtension 24V/1 minute
Tension de décharge électrostatique 4KV
Installation | Rail standard + Fixation par vis plane |
Courant nominal côté origine | 50A;100A;200A;500A; 800A;1000A;personnalisation |
Plage de mesure du côté d'origine | 100A-1200A |
Puissance nominale | 5V;DC0~20mA;DC4~20mA;personnalisation |
Alimentation auxiliaire | DC12V,DC24V,DC±12V,DC±15V |
Capacité de chargement | Tension de sortie : 5 mA ; Sortie courant : 6 V ; |
Linéarité | 0,005 |
Précision | 0,01 |
Temps de réponse | <200ms |
Dérive de température | ≤500PPM/℃ |
Largeur de bande | CC~20KHz |
Consommation de courant | ≤25mA |
Température de fonctionnement | -10℃~+70℃ |
Température de stockage | -25℃~+85℃ |
Résistance à la pression d'isolement | 2,5 kV/50 Hz, 1 minute |
Tension de décalage | ≤20mvV |
Sortie nulle | ≤0.15mA |
di/dt suivre | >50A/us |
Paramètres électriques
Paramètre | Symbole | Unité | spécification | Les conditions | ||
Min | Taper | Max | ||||
Plage de mesure nominale | NIP | UN | -500 | 500 | ||
Tension d'alimentation | UC | V | 7.2 | 12 | 18 | Précision totale |
Consommation de courant @IP=0A | IC | mA | 26 | CU=12V, T=25°C | ||
Consommation de courant @IP=500A | IC | mA | 250 | CU=12V, T=25°C | ||
Erreur de sensibilité Précision | XG | % | -0,5 | 0,5 | =-40 à 85°C ; | |
Décalage=0A | iOS | UN | ±0,2 | =-40 à 85°C ;± 3 sigma | ||
Erreur de linéarité avec IPN | εL | % | 0,1 | @température ambiante | ||
Coefficient de température de G | TCG | ppm/ | ||||
