Détails sur le produit:
|
| Caractéristiques: | Excellentes capacités ignifuges actives et passives | Capacitance:: | 1.2uf |
|---|---|---|---|
| Tension nominale:: | 250-310V | Matériel: | Film polypropylène métallisé |
| Application: | Usage universel | mot-clé: | Condensateur de sécurité X2 |
| Mettre en évidence: | Condensateur 125VAC 1,2 uF |
||

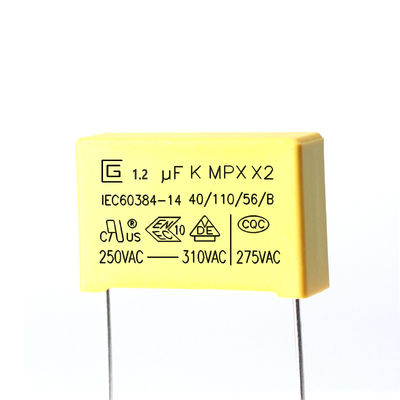

Bon condensateur de sécurité auto-cicatrisant 1.2uf 125K 125VAC X2 résistant à la tension de surtension
Condensateur X --- condensateur à film polypropylène métallisé ;généralement, le condensateur X est principalement constitué d'un condensateur à film polyester avec une résistance au courant d'ondulation relativement importante.Ce type de condensateur a un volume important, mais il permet un courant important pour une charge et une décharge instantanées, et sa résistance interne est donc faible.Le condensateur X adopte le carré extérieur et l'OPP intérieur haute tension (traitement d'enroulement de matériau en polypropylène métallisé) dans un emballage en plastique.Le matériau OPP a non seulement de meilleures performances électriques, mais peut également réduire efficacement l'impact des impulsions haute fréquence lorsqu'il est connecté en parallèle avec l'extrémité d'entrée de l'alimentation.Effets de puissance.
Condensateur de sécurité X2.pdf
Caractéristiques des condensateurs de sécurité X2
Construction non inductive avec film polypropylène métallisé.
Excellente résistance à l'humidité.
auto-guérison.
Excellentes propriétés ignifuges.
Capable de résister aux chocs de surtension.
L'utilisation de condensateurs de sécurité X2.
Supprime les interférences électromagnétiques.
Jumper les lignes.
Il convient à l'abaissement de la résistance-capacité des ampèremètres, des pilotes de LED, des contrôleurs, etc. en série dans le circuit.
Marquage
1. Logo CIGU :
2. Capacité : (104 K, 0,1 μF)
3. Tolérance de capacité : (K) ± 10 %
4. Tension nominale : 250,275,300,305,310VAC 5. Classe de produit : X2
6. Type de produit : MPX
7. Catégorie climatique : 40/110/56
8. Classe d'inflammabilité passive : B
9. Marque d'approbation de la Chine : CQC
10. Marque d'approbations de l'Allemagne : VDE
11. Marque d'homologation ENEC : ENEC
12. Marque d'approbation américaine : CUL
13. Norme d'approbation : IEC60384-14
NON. | Principaux matériaux | spécification | Remarque |
1 | Film polypropylène métallisé | MPPZAH ou MPPA(5~12μm) | --- |
2 | Ligne Zn,Sn | Alliage Zn ou Zn et Sn | --- |
3 | Terminal | Cu (fil de cuivre) (Φ0,55 ou 0,75 mm) | ±0.05mm |
4 | Matériau scellé | Une résine époxy | UL94-V0 |
5 | Boite en plastique | PBT | UL94-V0 |
Caractéristiques
1.Ceci est spécialement conçu pour les applications en série avec le principal 100Vac-240Vac, c'est-à-dire le diviseur capacitif, par exemple, le compteur d'énergie, le pilote de LED, etc.
2.Film de polypropylène métallisé
3. Bonnes propriétés d'auto-guérison, résistant aux surtensions
4. Longue stabilité de capacité
5.Bonnes propriétés en environnement humide
6. Excellentes capacités résistantes aux flammes actives et passives
Construction et principaux matériaux des produits
Spécifications (CEI 60384-14)
| Articles de test | Exigences de performances | Conditions d'essai |
| Capacitance | Dans la tolérance spécifiée | 1KHz, 1Vrms max.à 25℃ |
| Facteur de dissipation | 0,001 (0,1 %) Max. | 1KHz, 1Vrms max.à 25℃ |
| Preuve de tension | Ne doit pas y avoir d'anomalie | Entre bornes 4.3UR (Vdc) Test de 60sec. |
| Entre borne et boîtier UR×200％+1500Vac, 60sec. | ||
| La resistance d'isolement | CR ≤ 0,33 μF IR ≥ 15 000 MΩ CR > 0,33 μF IR ≥ 6 000 s | 100±15Vdc, 60sec / 25℃ |
| Robustesse des terminaisons | Pas de rupture de fil et pas d'endommagement du condensateur | Résistance à la traction de la force de charge terminale : 1,0 kg |
Résistance à la flexion de la force de charge terminale : 0,5 kg | ||
| Résistance à la chaleur de soudure | (1) Aspect : Aucun dommage visible | Température de soudure : 260±5℃ |
| Soudabilité | 95% de l'étamage de surface | Température de soudure : 260±5℃ |
| Changement rapide de température | Les condensateurs doivent être examinés visuellement et il ne doit y avoir aucun dommage visible. | Température de catégorie inférieure : -40℃ |
| Vibration | Les condensateurs doivent être examinés visuellement et il ne doit y avoir aucun dommage visible | Gamme de fréquences : 10 ~ 55 Hz |
| Articles de test | Exigences de performances | Conditions d'essai |
| Séquence climatique | (1) Aspect : Aucun dommage visible | Chaleur sèche |
Du froid | ||
| État d'équilibre de la chaleur humide | (1) Aspect : Aucun dommage visible | +40°C et 93% HR, 56 jours |
| Charger et décharger | (1) Aspect : Aucun dommage visible | Tension d'essai : √2 x URVAC 50 Hz |
| Endurance | (1) Apparence : aucun dommage visible | 1,25 x UR VAC 50 Hz, une fois par heure |
Conditions de stockage
1 Il convient de noter que la soudabilité des bornes peut être détériorée lorsqu'elles sont stockées à peine dans une atmosphère pendant de longues périodes
2 Il ne doit pas être situé à une température particulièrement élevée et à une humidité élevée, il doit se soumettre aux conditions suivantes (conservation dans l'emballage d'origine)
Température : 35 MAX Humidité relative : 60 % MAX
3 Période de stockage : Perte : 12 mois max (à partir de la date de fabrication indiquée sur l'étiquette dans le sac d'emballage)
Exigence d'environnement
1 Conformité aux exigences de RoHS.
2 Conformité aux exigences de REACH.
3 sans halogène (selon les besoins).
4 Veuillez consulter la pièce jointe 2 pour les reproductions de test de Rohs et Reach par un tiers
Contrôle de qualité
Structuration du produit
Normes de référence
GB-T2693-2001 (IDT CEI 60384-1-2008) Condensateurs fixes à utiliser dans les équipements électroniques - Partie 1 : Spécification générique
GB-T14472-1988 Condensateurs fixes destinés à être utilisés dans les équipements électroniques - Partie 16 : Spécifications de section : Condensateur CC fixe à film de polypropylène métallisé
CEI-60384-14-2005 Condensateurs fixes destinés à être utilisés dans les équipements électroniques - Partie 16 : Spécifications de section : Condensateur CC fixe à film de polypropylène métallisé
GB-T 2828.1-2003 Procédures d'échantillonnage pour le contrôle par attributs - Partie 1 : Schémas d'échantillonnage indexés par la limite de qualité acceptable (AQL) pour le contrôle lot par lot (ISO 2859-1:1999, IDT)
