Détails sur le produit:
|
| Caractéristiques: | Construction sans induction | Capacitance:: | 0.68uf |
|---|---|---|---|
| Tension nominale:: | 250-310V | Matériel: | Film polypropylène métallisé |
| Application: | Usage universel | mot-clé: | Condensateur de sécurité X2 |
| Mettre en évidence: | condensateur 684k 0,68 uF,Condensateur 684k de 0 |
||

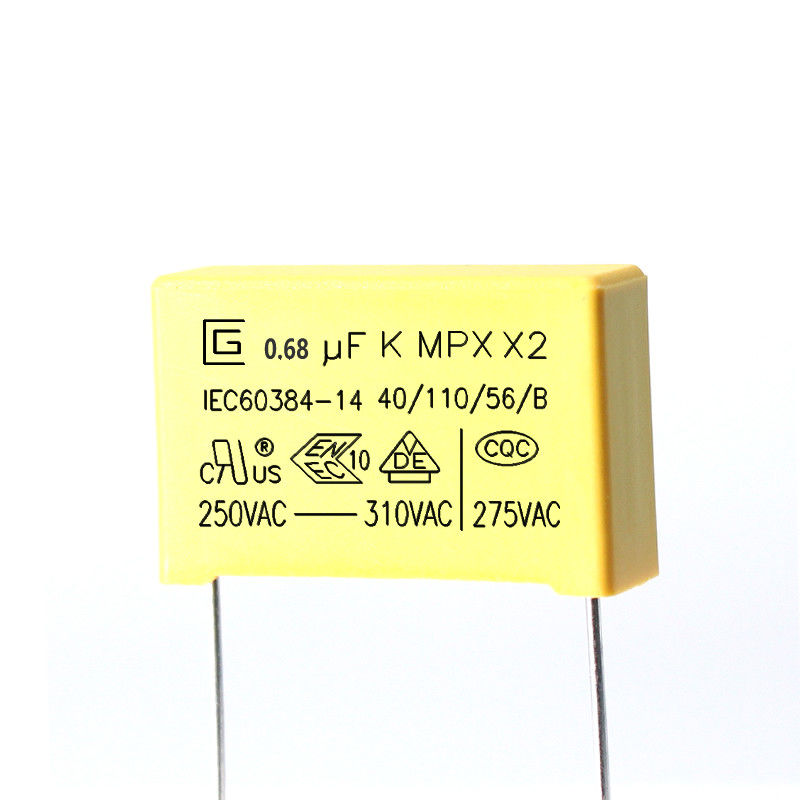

Construction sans induction 0.68uf 684K 275VAC X2 Condensateur de sécurité longue durée en raison de l'effet d'auto-guérison
Condensateur de sécurité X2.pdf
Caractéristiques des condensateurs de sécurité X2
Construction non inductive avec film polypropylène métallisé.
Excellente résistance à l'humidité.
auto-guérison.
Excellentes propriétés ignifuges.
Capable de résister aux chocs de surtension.
L'utilisation de condensateurs de sécurité X2.
Supprime les interférences électromagnétiques.
Jumper les lignes.
Il convient à l'abaissement de la résistance-capacité des ampèremètres, des pilotes de LED, des contrôleurs, etc. en série dans le circuit.
Présentation des produits
Les MPX sont enroulés avec un film diélectrique en polypropylène métallisé, une construction non inductive, des fils de cuivre étamés et un revêtement en résine époxy ignifuge.Ils ont d'excellentes caractéristiques d'auto-guérison et un bon retardateur de flamme selon UL 94-V0
Caractéristiques
1 Construction sans induction
2 Haute résistance à l'humidité
3 Propriété d'auto-guérison
4 Type ignifuge (conformité à UL 94V-0)
5 Très petite perte
Construction et principaux matériaux des produits
Spécifications (CEI 60384-14)
| Articles de test | Exigences de performances | Conditions d'essai |
| Capacitance | Dans la tolérance spécifiée | 1KHz, 1Vrms max.à 25℃ |
| Facteur de dissipation | 0,001 (0,1 %) Max. | 1KHz, 1Vrms max.à 25℃ |
| Preuve de tension | Ne doit pas y avoir d'anomalie | Entre bornes 4.3UR (Vdc) Test de 60sec. |
| Entre borne et boîtier UR×200％+1500Vac, 60sec. | ||
| La resistance d'isolement | CR ≤ 0,33 μF IR ≥ 15 000 MΩ CR > 0,33 μF IR ≥ 6 000 s | 100±15Vdc, 60sec / 25℃ |
| Robustesse des terminaisons | Pas de rupture de fil et pas d'endommagement du condensateur |
Résistance à la traction de la force de charge terminale : 1,0 kg Temps de maintien : 10 ± 1sec |
|
Résistance à la flexion de la force de charge terminale : 0,5 kg Temps de pliage : 4 x 90 ﾟ |
||
| Résistance à la chaleur de soudure |
(1) Aspect : Aucun dommage visible (2) △C/C : ≤ ±5% de la valeur initiale |
Température de soudure : 260±5℃ Temps de soudure : 5±0.5sec |
| Soudabilité | 95% de l'étamage de surface |
Température de soudure : 260±5℃ Temps de soudure : 2±0.5sec |
| Changement rapide de température | Les condensateurs doivent être examinés visuellement et il ne doit y avoir aucun dommage visible. |
Température de catégorie inférieure : -40℃ Température de catégorie supérieure : 110℃ Nombre de cycle : 5 Durée t1 = 30 min |
| Vibration | Les condensateurs doivent être examinés visuellement et il ne doit y avoir aucun dommage visible |
Gamme de fréquences : 10 ~ 55 Hz Parcours : X, Y, Z (axe) 2h / axe ( 6h au total) Amplitude de déplacement : 0,75 mm |
| Articles de test | Exigences de performances | Conditions d'essai |
| Séquence climatique |
(1) Aspect : Aucun dommage visible (2) △C/C : ≤ ±5% de la valeur initiale (3) DF ( tanδ) : ≤ 0,008 de la valeur augmentée (4) IR : ≥ 50% des limites applicables (5) Preuve de tension : Normal |
Chaleur sèche Température supérieure : 110℃ Durée inférieure : 16 heures |
|
Du froid Température : -40℃ Durée : 2H |
||
| État d'équilibre de la chaleur humide |
(1) Aspect : Aucun dommage visible (2) △C/C : ≤ ±5% de la valeur initiale (3) DF ( tanδ) : ≤ 0,008 de la valeur augmentée (4) IR : ≥ 50% des limites applicables (5) Preuve de tension : Normal |
+40°C et 93% HR, 56 jours |
| Charger et décharger |
(1) Aspect : Aucun dommage visible (2) △C/C : ≤ ±10% de la valeur initiale (3) DF ( tanδ) : ≤ 0,008 de la valeur augmentée (4) IR : ≥ 50% des limites applicables |
Tension d'essai : √2 x URVAC 50 Hz Charge et décharge : 0,5 sec/heure Répété pour 10000 cycles |
| Endurance |
(1) Apparence : aucun dommage visible (2) △C/C : ≤ ±10% de la valeur initiale (3) DF ( tanδ) : ≤ 0,008 de la valeur augmentée (4) IR : ≥ 50% des limites applicables |
1,25 x UR VAC 50 Hz, une fois par heure augmenter à 1 000 VCA pendant 0,1 seconde, 1 000 heures à la température nominale supérieure |
Conditions de stockage
1 Il convient de noter que la soudabilité des bornes peut être détériorée lorsqu'elles sont stockées à peine dans une atmosphère pendant de longues périodes
2 Il ne doit pas être situé à une température particulièrement élevée et à une humidité élevée, il doit se soumettre aux conditions suivantes (conservation dans l'emballage d'origine)
Température : 35 MAX Humidité relative : 60 % MAX
3 Période de stockage : Perte : 12 mois max (à partir de la date de fabrication indiquée sur l'étiquette dans le sac d'emballage)
Exigence d'environnement
1 Conformité aux exigences de RoHS.
2 Conformité aux exigences de REACH.
3 sans halogène (selon les besoins).
4 Veuillez consulter la pièce jointe 2 pour les reproductions de test de Rohs et Reach par un tiers
