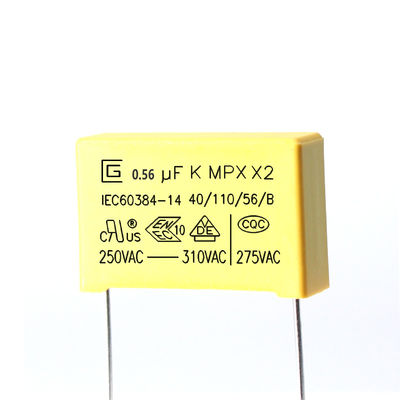

Petite longue durée de condensateur de sécurité de la perte 0.56uf 564K 275VAC X2 due à l'effet d'auto-guérison
Condensateur de sécurité X2.pdf
Les condensateurs de sécurité X2 sont un type de condensateurs de sécurité.Les condensateurs de sécurité sont utilisés dans de telles occasions, c'est-à-dire qu'après la défaillance du condensateur, il ne provoquera pas de choc électrique et ne mettra pas en danger la sécurité personnelle.
1. La structure principale du condensateur de sécurité X2.
Il est constitué d'un enroulement de structure non inductif en film de polypropylène métallisé, utilisant un fil d'acier recouvert de cuivre étamé, une coque en plastique et un emballage en résine époxy ignifuge.
Un film de polypropylène est utilisé comme diélectrique et la couche métallique de zinc-aluminium sur la surface est évaporée sous vide comme électrode.Il est fabriqué par bobinage et autres procédés.L'extérieur est emballé avec une coque en plastique ignifuge (PBT) et enrobé de résine époxy.La conception d'apparence est compacte et adaptée à une installation d'occasion à haute densité.
Fonction condensateur X2
1. Supprimez les interférences électromagnétiques de l'alimentation.
La fonction la plus courante du condensateur de sécurité X2 est de supprimer les interférences électromagnétiques de l'alimentation.Il est généralement placé à l'entrée du fil neutre et du fil sous tension de l'alimentation.Dans l'alimentation, il est généralement utilisé avec le condensateur Y de sécurité.Le condensateur x est un condensateur connecté entre les deux fils (LN) de la ligne électrique pour supprimer les interférences de mode commun.Les condensateurs Y sont des condensateurs qui sont connectés entre les deux lignes de la ligne électrique et la terre (LE, NE), et apparaissent généralement par paires pour supprimer les interférences différentielles du film.Si des condensateurs de sécurité ne sont pas utilisés dans l'alimentation, des problèmes de compatibilité électromagnétique se produiront lorsque l'alimentation sera certifiée. Les condensateurs de sécurité sont donc indispensables.
2. Effet abaisseur de capacité de résistance.
En plus de supprimer les interférences électromagnétiques de l'alimentation, X2 peut également être connecté en série dans le circuit avec une alimentation 100 ~ 250VAC et utilisé comme condensateur abaisseur RC.Le circuit abaisseur de résistance-capacité est relativement simple et économique, et est souvent utilisé dans certains circuits de faible puissance, tels que les modules LED et la commande de petits appareils électroménagers.
Présentation des produits
Les MPX sont enroulés avec un film diélectrique en polypropylène métallisé, une construction non inductive, des fils de cuivre étamés et un revêtement en résine époxy ignifuge.Ils ont d'excellentes caractéristiques d'auto-guérison et un bon retardateur de flamme selon UL 94-V0
Caractéristiques
1 Construction sans induction
2 Haute résistance à l'humidité
3 Propriété d'auto-guérison
4 Type ignifuge (conformité à UL 94V-0)
5 Très petite perte
Construction et principaux matériaux des produits
Spécifications (CEI 60384-14)
| Articles de test | Exigences de performances | Conditions d'essai |
| Capacitance | Dans la tolérance spécifiée | 1KHz, 1Vrms max.à 25℃ |
| Facteur de dissipation | 0,001 (0,1 %) Max. | 1KHz, 1Vrms max.à 25℃ |
| Preuve de tension | Ne doit pas y avoir d'anomalie | Entre bornes 4.3UR (Vdc) Test de 60sec. |
| Entre borne et boîtier UR×200％+1500Vac, 60sec. | ||
| La resistance d'isolement | CR ≤ 0,33 μF IR ≥ 15 000 MΩ CR > 0,33 μF IR ≥ 6 000 s | 100±15Vdc, 60sec / 25℃ |
| Robustesse des terminaisons | Pas de rupture de fil et pas d'endommagement du condensateur |
Résistance à la traction de la force de charge terminale : 1,0 kg Temps de maintien : 10 ± 1sec |
|
Résistance à la flexion de la force de charge terminale : 0,5 kg Temps de pliage : 4 x 90 ﾟ |
||
| Résistance à la chaleur de soudure |
(1) Aspect : Aucun dommage visible (2) △C/C : ≤ ±5% de la valeur initiale |
Température de soudure : 260±5℃ Temps de soudure : 5±0.5sec |
| Soudabilité | 95% de l'étamage de surface |
Température de soudure : 260±5℃ Temps de soudure : 2±0.5sec |
| Changement rapide de température | Les condensateurs doivent être examinés visuellement et il ne doit y avoir aucun dommage visible. |
Température de catégorie inférieure : -40℃ Température de catégorie supérieure : 110℃ Nombre de cycle : 5 Durée t1 = 30 min |
| Vibration | Les condensateurs doivent être examinés visuellement et il ne doit y avoir aucun dommage visible |
Gamme de fréquences : 10 ~ 55 Hz Parcours : X, Y, Z (axe) 2h / axe ( 6h au total) Amplitude de déplacement : 0,75 mm |
| Articles de test | Exigences de performances | Conditions d'essai |
| Séquence climatique |
(1) Aspect : Aucun dommage visible (2) △C/C : ≤ ±5% de la valeur initiale (3) DF ( tanδ) : ≤ 0,008 de la valeur augmentée (4) IR : ≥ 50% des limites applicables (5) Preuve de tension : Normal |
Chaleur sèche Température supérieure : 110℃ Durée inférieure : 16 heures |
|
Du froid Température : -40℃ Durée : 2H |
||
| État d'équilibre de la chaleur humide |
(1) Aspect : Aucun dommage visible (2) △C/C : ≤ ±5% de la valeur initiale (3) DF ( tanδ) : ≤ 0,008 de la valeur augmentée (4) IR : ≥ 50% des limites applicables (5) Preuve de tension : Normal |
+40°C et 93% HR, 56 jours |
| Charger et décharger |
(1) Aspect : Aucun dommage visible (2) △C/C : ≤ ±10% de la valeur initiale (3) DF ( tanδ) : ≤ 0,008 de la valeur augmentée (4) IR : ≥ 50% des limites applicables |
Tension d'essai : √2 x URVAC 50 Hz Charge et décharge : 0,5 sec/heure Répété pour 10000 cycles |
| Endurance |
(1) Apparence : aucun dommage visible (2) △C/C : ≤ ±10% de la valeur initiale (3) DF ( tanδ) : ≤ 0,008 de la valeur augmentée (4) IR : ≥ 50% des limites applicables |
1,25 x UR VAC 50 Hz, une fois par heure augmenter à 1 000 VCA pendant 0,1 seconde, 1 000 heures à la température nominale supérieure |
Conditions de stockage
1 Il convient de noter que la soudabilité des bornes peut être détériorée lorsqu'elles sont stockées à peine dans une atmosphère pendant de longues périodes
2 Il ne doit pas être situé à une température particulièrement élevée et à une humidité élevée, il doit se soumettre aux conditions suivantes (conservation dans l'emballage d'origine)
Température : 35 MAX Humidité relative : 60 % MAX
3 Période de stockage : Perte : 12 mois max (à partir de la date de fabrication indiquée sur l'étiquette dans le sac d'emballage)
Exigence d'environnement
1 Conformité aux exigences de RoHS.
2 Conformité aux exigences de REACH.
3 sans halogène (selon les besoins).
4 Veuillez consulter la pièce jointe 2 pour les reproductions de test de Rohs et Reach par un tiers
Contrôle de qualité
Structuration du produit
