Condensateur 474K de sécurité de 0,47 uF X2 pour la résistance d'isolation élevée d'alimentation d'énergie

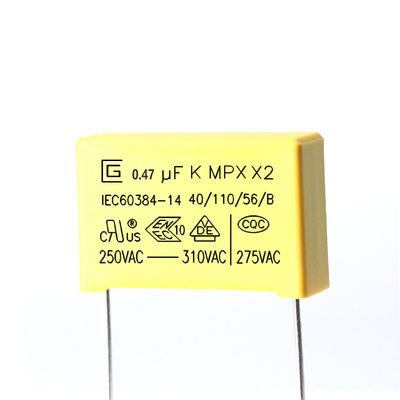

Image Grand : Condensateur 474K de sécurité de 0,47 uF X2 pour la résistance d'isolation élevée d'alimentation d'énergie

Détails sur le produit:

Lieu d'origine:	Dongguan Chine
Nom de marque:	CG
Certification:	VDE，CQC
Numéro de modèle:	X2-474K-275VAC-E41

Conditions de paiement et expédition:

Quantité de commande min:	10000 pièces
Prix:	Discuss
Détails d'emballage:	200 pièces/sac, taille du carton: 45 cm * 31 cm * 34 cm, boîte intérieure: 29,2 cm * 21 cm * 31,3 cm
Délai de livraison:	15-21 jours ouvrables
Conditions de paiement:	T/T
Capacité d'approvisionnement:	100000000 Pièces

Contact

Condensateur 474K de sécurité de 0,47 uF X2 pour la résistance d'isolation élevée d'alimentation d'énergie

description de

Caractéristiques:	Très faible perte à haute fréquence, adapté aux courants forts	Capacitance::	0.33uf
Tension nominale::	250-310V	Température de fonctionnement:	-40℃～+110℃
QUALITÉ:	100% tout neuf et original	Type de paquet:	Par le trou
Mettre en évidence:	Condensateur de sécurité de 0 , 47 uF X2 , Condensateur de sécurité de l'alimentation d'énergie X2

Condensateur de sécurité élevé de la résistance d'isolation 0.47uf 474K 275VAC X2 pour l'interférence anti-électromagnétique d'alimentation d'énergie

Condensateur de sécurité X2.pdf

Fonction condensateur X2

1. Supprimez les interférences électromagnétiques de l'alimentation.

La fonction la plus courante du condensateur de sécurité X2 est de supprimer les interférences électromagnétiques de l'alimentation.Il est généralement placé à l'entrée du fil neutre et du fil sous tension de l'alimentation.Dans l'alimentation, il est généralement utilisé avec le condensateur Y de sécurité.Le condensateur x est un condensateur connecté entre les deux fils (LN) de la ligne électrique pour supprimer les interférences de mode commun.Les condensateurs Y sont des condensateurs qui sont connectés entre les deux lignes de la ligne électrique et la terre (LE, NE), et apparaissent généralement par paires pour supprimer les interférences différentielles du film.Si des condensateurs de sécurité ne sont pas utilisés dans l'alimentation, des problèmes de compatibilité électromagnétique se produiront lorsque l'alimentation sera certifiée. Les condensateurs de sécurité sont donc indispensables.

2. Effet abaisseur de capacité de résistance.

En plus de supprimer les interférences électromagnétiques de l'alimentation, X2 peut également être connecté en série dans le circuit avec une alimentation 100 ~ 250VAC et utilisé comme condensateur abaisseur RC.Le circuit abaisseur de résistance-capacité est relativement simple et économique, et est souvent utilisé dans certains circuits de faible puissance, tels que les modules LED et la commande de petits appareils électroménagers.

Marquage

1. Logo CIGU :
2. Capacité : (104 K, 0,1 μF)
3. Tolérance de capacité : (K) ± 10 %
4. Tension nominale : 250,275,300,305,310VAC 5. Classe de produit : X2
6. Type de produit : MPX
7. Catégorie climatique : 40/110/56
8. Classe d'inflammabilité passive : B
9. Marque d'approbation de la Chine : CQC
10. Marque d'approbations de l'Allemagne : VDE
11. Marque d'homologation ENEC : ENEC

Présentation des produits

Les MPX sont enroulés avec un film diélectrique en polypropylène métallisé, une construction non inductive, des fils de cuivre étamés et un revêtement en résine époxy ignifuge.Ils ont d'excellentes caractéristiques d'auto-guérison et un bon retardateur de flamme selon UL 94-V0

Caractéristiques

1 Construction sans induction

2 Haute résistance à l'humidité

3 Propriété d'auto-guérison

4 Type ignifuge (conformité à UL 94V-0)

5 Très petite perte

Construction et principaux matériaux des produits

Condensateur 474K de sécurité de 0,47 uF X2 pour la résistance d'isolation élevée d'alimentation d'énergie 0

Spécifications (CEI 60384-14)

Articles de test	Exigences de performances	Conditions d'essai
Capacitance	Dans la tolérance spécifiée	1KHz, 1Vrms max.à 25℃
Facteur de dissipation	0,001 (0,1 %) Max.	1KHz, 1Vrms max.à 25℃
Preuve de tension	Ne doit pas y avoir d'anomalie	Entre bornes 4.3UR (Vdc) Test de 60sec.
Preuve de tension	Ne doit pas y avoir d'anomalie	Entre borne et boîtier UR×200％+1500Vac, 60sec.
La resistance d'isolement	CR ≤ 0,33 μF IR ≥ 15 000 MΩ CR > 0,33 μF IR ≥ 6 000 s	100±15Vdc, 60sec / 25℃
Robustesse des terminaisons	Pas de rupture de fil et pas d'endommagement du condensateur	Résistance à la traction de la force de charge terminale : 1,0 kg Temps de maintien : 10 ± 1sec
Robustesse des terminaisons		Résistance à la flexion de la force de charge terminale : 0,5 kg Temps de pliage : 4 x 90 ﾟ
Résistance à la chaleur de soudure	(1) Aspect : Aucun dommage visible (2) △C/C : ≤ ±5% de la valeur initiale	Température de soudure : 260±5℃ Temps de soudure : 5±0.5sec
Soudabilité	95% de l'étamage de surface	Température de soudure : 260±5℃ Temps de soudure : 2±0.5sec
Changement rapide de température	Les condensateurs doivent être examinés visuellement et il ne doit y avoir aucun dommage visible.	Température de catégorie inférieure : -40℃ Température de catégorie supérieure : 110℃ Nombre de cycle : 5 Durée t1 = 30 min
Vibration	Les condensateurs doivent être examinés visuellement et il ne doit y avoir aucun dommage visible	Gamme de fréquences : 10 ~ 55 Hz Parcours : X, Y, Z (axe) 2h / axe ( 6h au total) Amplitude de déplacement : 0,75 mm

Articles de test	Exigences de performances	Conditions d'essai
Séquence climatique	(1) Aspect : Aucun dommage visible (2) △C/C : ≤ ±5% de la valeur initiale (3) DF ( tanδ) : ≤ 0,008 de la valeur augmentée (4) IR : ≥ 50% des limites applicables (5) Preuve de tension : Normal	Chaleur sèche Température supérieure : 110℃ Durée inférieure : 16 heures
Séquence climatique		Du froid Température : -40℃ Durée : 2H
État d'équilibre de la chaleur humide	(1) Aspect : Aucun dommage visible (2) △C/C : ≤ ±5% de la valeur initiale (3) DF ( tanδ) : ≤ 0,008 de la valeur augmentée (4) IR : ≥ 50% des limites applicables (5) Preuve de tension : Normal	+40°C et 93% HR, 56 jours
Charger et décharger	(1) Aspect : Aucun dommage visible (2) △C/C : ≤ ±10% de la valeur initiale (3) DF ( tanδ) : ≤ 0,008 de la valeur augmentée (4) IR : ≥ 50% des limites applicables	Tension d'essai : √2 x URVAC 50 Hz Charge et décharge : 0,5 sec/heure Répété pour 10000 cycles
Endurance	(1) Apparence : aucun dommage visible (2) △C/C : ≤ ±10% de la valeur initiale (3) DF ( tanδ) : ≤ 0,008 de la valeur augmentée (4) IR : ≥ 50% des limites applicables	1,25 x UR VAC 50 Hz, une fois par heure augmenter à 1 000 VCA pendant 0,1 seconde, 1 000 heures à la température nominale supérieure

Conditions de stockage

1 Il convient de noter que la soudabilité des bornes peut être détériorée lorsqu'elles sont stockées à peine dans une atmosphère pendant de longues périodes
2 Il ne doit pas être situé à une température particulièrement élevée et à une humidité élevée, il doit se soumettre aux conditions suivantes (conservation dans l'emballage d'origine)
Température : 35 MAX Humidité relative : 60 % MAX
3 Période de stockage : Perte : 12 mois max (à partir de la date de fabrication indiquée sur l'étiquette dans le sac d'emballage)

Exigence d'environnement

1 Conformité aux exigences de RoHS.
2 Conformité aux exigences de REACH.
3 sans halogène (selon les besoins).
4 Veuillez consulter la pièce jointe 2 pour les reproductions de test de Rohs et Reach par un tiers

Contrôle de qualité

Condensateur 474K de sécurité de 0,47 uF X2 pour la résistance d'isolation élevée d'alimentation d'énergie 1

Structuration du produit

Emballage

Le sac en plastique est l'emballage minimum. La quantité est de 100,200,300, 500,1000PCS.

L'étiquette du RoHS comprend le nom du produit, les spécifications, la quantité, le numéro de lot, la date de fabrication, etc.

Une boîte intérieure contient des sacs N PCS
Taille de la boîte intérieure (L × W × H) = 23 × 30 × 30 cm Marquage pour RoHS ET SVHC
Une boîte extérieure a deux boîtes intérieures
Taille de la boîte extérieure (L × l × H) = 48 × 32,2 × 33 cm Marquage pour RoHS et SVHC
