Détails sur le produit:
|
| mot-clé: | Condensateur de sécurité X2 | Capacitance:: | 0.047UF |
|---|---|---|---|
| Tension nominale:: | 250-310V | Numéro de modèle::: | MKP X2 |
| Température de fonctionnement: | -40℃～+110℃ | Application: | Largement utilisé dans les circuits de suppression des interférences, les moteurs, les ventilateurs, |
| Tolérance de capacité: | ±10%(K),±20%(M) | Matériel :: | Structure en polypropylène métallisé |
| Mettre en évidence: | Condensateur de sécurité du moteur X2,Condensateur de sécurité de CQC X2,Condensateur de 0 |
||
caractéristiques de fréquence et de température de condensateur anti-parasitage de condensateur de sécurité de 0.047uf 310v X2 excellentes
La valeur de capacité du condensateur de X est permise d'être plus grande que celle du condensateur de Y, mais une résistance de sécurité doit être reliée en parallèle aux deux extrémités du condensateur de X pour empêcher la prise de cordon de secteur d'être chargé pendant longtemps due au processus de remplissage et de décharge du condensateur quand le cordon de secteur est débranché et inséré. La norme de sécurité stipule que quand le cordon de secteur de la machine au travail est débranché, d'ici deux secondes, la tension (ou potentiel de la terre) chargé aux deux extrémités de la prise de cordon de secteur doit être moins de 30% de la tension locale évaluée originale
Lancement de produit
Le multiplexeur sont winded avec le diélectrique métallisé de film de polypropylène, la construction non inductrice, les avances de câblage cuivre bidon, et le revêtement ignifuge de résine époxyde. Ils ont d'excellentes caractéristiques d'ignifuge autocuratif et bon selon l'UL 94-V0
Construction et matériaux principaux des produits
| NON. | Matériaux principaux | Spécifications | Remarque |
| 1 | Film métallisé de polypropylène | MPPZAH ou MPPA (5~12μm) | --- |
| 2 | Zn, ligne de Sn | Alliage de Zn ou de Zn et de Sn | --- |
| 3 | Terminal | Cu (câblage cuivre) (Φ0.55 ou 0.75mm) | ±0.05mm |
| 4 | Matériel scellé | Résine époxyde | UL94-V0 |
| 5 | Boîtier en plastique | PBT | UL94-V0 |
Note : Tous les matériaux sont conformément aux conditions de ROHS ET de PORTÉE.
Type application
Les produits très utilisé pour les dispositifs antiparasites d'interférence et les applications ligne à travers de condensateur. Approprié pour usage dans les situations où l'échec du condensateur ne mènera pas au danger de la décharge électrique.
Caractéristiques
1 construction de Non-induction
Résistance à l'humidité 2 élevée
Propriété 3 autocurative
Type 4 ignifuge (conformité à UL 94V-0)
Perte très petite 5
6 excellentes caractéristiques de fréquence et de température
Résistance d'isolation 7 élevée
Caractéristiques électriques
Sauf indication contraire, les caractéristiques électriques se rapporteront au 60384-14:2005 du CEI
| Article | Condition caractéristique | Method&Condition d'essai | ||||||||||||
| Catégorie climatique | 40/110/56 | |||||||||||||
| Classe passive d'inflammabilité | B | |||||||||||||
| Température de fonctionnement | -40℃~+110℃ | |||||||||||||
| Chaîne de capacité | 0.0022μF~2.2μF | |||||||||||||
| Tolérance de capacité | ±10% (K), ±20% (M) | 1KHz, 1.0Vrms, 25℃ | ||||||||||||
| Tension évaluée | 250VAC/275VAC/300VAC/305VAC/310VAC | |||||||||||||
| Facteur de dissipation | 1KHz<0> | IR≥6000s | ||||||||||||
| Résistance d'isolation | C≤0.33μF | C>0.33μF | UR>100V, 100VDC, | |||||||||||
| IR≥15000MΩ | IR≥6000s | 60S, 20℃ | ||||||||||||
| La tension de tenue entre les terminaux | Aucune panne ou étincelle de rupture permanente | 4.3UR (C.C) 60s 25℃ a découpé 10mA actuel | ||||||||||||
| La tension de tenue entre les terminaux et le cas | Aucune panne ou étincelle de rupture permanente | 2UR+1500V (C.A.) 60s 25℃ ≥2000V (C.A.) 25℃ | ||||||||||||
| Temps de montée MAXIMAL d'impulsion (dv/dt) | Espacement d'avance | |||||||||||||
|
||||||||||||||

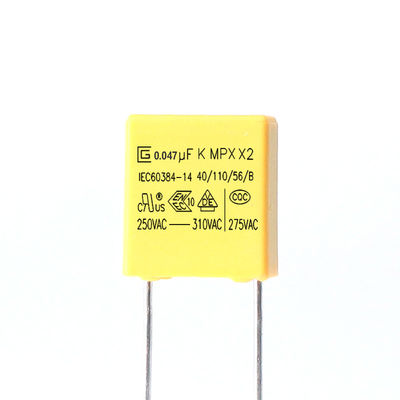

Inscription
1. logo de CIGU :
2. capacité : (104K, 0.1μF)
3. tolérance de capacité : (K)±10%
4. tension évaluée : 250,275,300,305,310VAC
5. classe de produit : X2
6. type de produit : Multiplexeur
7. catégorie climatique : 40/110/56
8. classe d'inflammabilité de passif : B
9. marque d'homologation de la Chine : CQC
10. marque d'homologation de l'Allemagne : VDE
11. marque d'homologation d'ENEC : ENEC
12. Marque d'homologation américaine : CUL
13. Norme d'approbation : IEC60384-14
8. Approbations
| NON. | Pays | Norme d'approbation | Dossier non. | Tension évaluée | ||
| 1 | La Chine | CQC | IEC60384-14 : 2005 | CQC19001219393 | 275VAC | |
| 2 | L'Allemagne | VDE | IEC60384-14 : 2013 | 40050231 | 250VAC 275VAC 300VAC 305VAC 310VAC | |
| 3 | Union européenne | ENEC | IEC60384-14 : 2013 | 40050234 | ||
| 4 | Les Etats-Unis Canada | UL | IEC60384-14 : 2005 | E481614 | ||
Conditions de stockage
1 t devrait être noté que le solderability des terminaux peut deteriorted une fois stocké à peine dans une atmosphère pour de longs preriods
2 il ne devrait pas être situé dans particulièrement à hautes températures et humidité élevé, il doit soumettre aux conditions suivantes (maintenant dans le paquet original)
La température : Humidité de 35℃ MAX Relative : 60% MAX
Période de stockage 3 : Losse : 12 mois de maximum (de la date de fabrication a marqué sur le label dans le sac de paquet)
Q : Quels sont les avantages de vos produits ?
1. Nous avons tous les modèles de matériel, vous sauvons temps regardant le fort et recommander des matériaux pour vous si vous avez besoin.
2. Avec les mêmes produits de qualité, nous pouvons te donner les meilleurs priceInquiries à après-vente, nous fournirons le bon service, un tel statut de produit d'asupdate, le support technique etc. (24 heures d'en ligne)
3. Nous avons beaucoup d'actions, et le délai de livraison est habituellement court.
Q : Quel est votre MOQ ?
: Aucun MOQ. nous acceptons des commandes. Puisque nous croyons les ordres de thatsmall peuvent devenir de grands ordres à l'avenir.
Q : Si je passent une commande, combien de temps elle prendra pour livrer ?
: Il habituellement prend environ seulement 7-14 jours après réception du thepayment, dépend de la quantité commandée et du statut courant.
