Détails sur le produit:
|
| Type :: | Condensateur de sécurité X2 | Capacitance:: | 0.015UF |
|---|---|---|---|
| Tension nominale:: | 250-310V | Numéro de modèle::: | MKP X2 |
| Température de fonctionnement: | -40℃～+110℃ | Application :: | Largement utilisé dans les circuits de suppression des interférences, les moteurs, les ventilateurs, |
| Tolérance de capacité :: | ±10%(K) | Paquet: | Fermeture des cartons |
| Mettre en évidence: | Condensateur de la sécurité X2 0,015 uF,Condensateur anti-parasitage de la sécurité X2 |
||

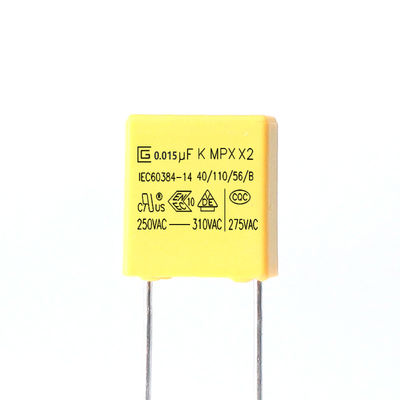

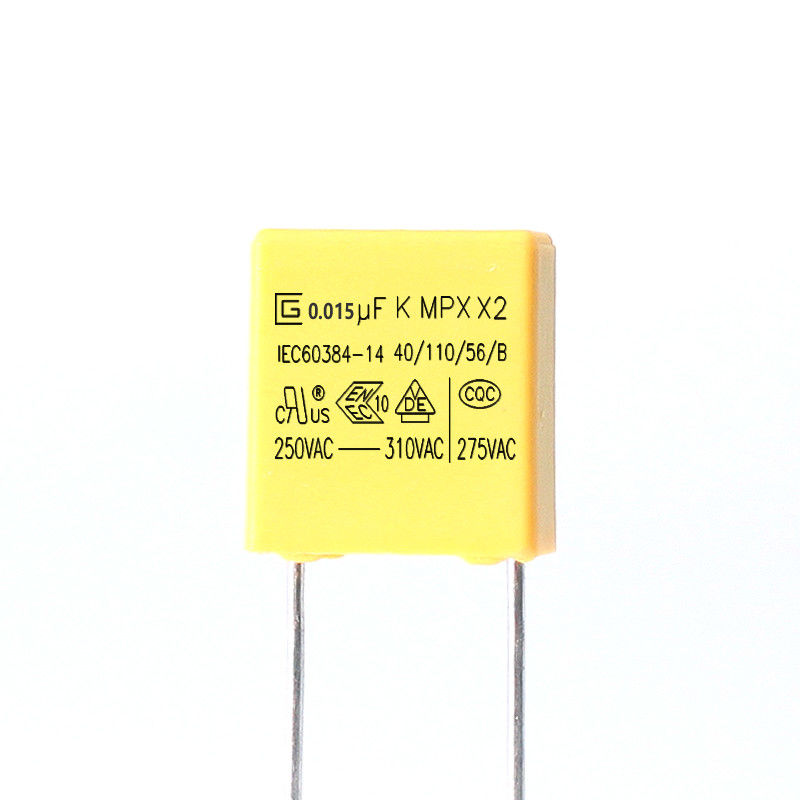

propriété autocurative de condensateur anti-parasitage de condensateur de sécurité de 0.015uf 310v X2
Le nom et prénoms du condensateur de X s'appelle généralement : Condensateur X2 (X1/X3/MKP) pour supprimer la perturbation électromagnétique d'alimentation d'énergie. Généralement, les fonctions principales dans le circuit sont : circuit de ligne transversale d'alimentation d'énergie, filtrage d'IEM, circuit d'élimination d'étincelle, etc. pour s'assurer que les produits électroniques de finition répondent aux exigences d'EMC.
Lancement de produit
Le multiplexeur sont winded avec le diélectrique métallisé de film de polypropylène, la construction non inductrice, les avances de câblage cuivre bidon, et le revêtement ignifuge de résine époxyde. Ils ont d'excellentes caractéristiques d'ignifuge autocuratif et bon selon l'UL 94-V0
Type application
Les produits très utilisé pour les dispositifs antiparasites d'interférence et les applications ligne à travers de condensateur. Approprié pour usage dans les situations où l'échec du condensateur ne mènera pas au danger de la décharge électrique.
Caractéristiques
1 construction de Non-induction
Résistance à l'humidité 2 élevée
Propriété 3 autocurative
Type 4 ignifuge (conformité à UL 94V-0)
Perte très petite 5
6 excellentes caractéristiques de fréquence et de température
Résistance d'isolation 7 élevée
Caractéristiques (le CEI 60384-14)
| Articles d'essai | Exigences de marche | États d'essai |
| Capacité | En dessous de la tolérance a spécifié | 1KHz, maximum 1Vrms à 25℃ |
| Facteur de dissipation | 0,001 (0,1%) maxima. | 1KHz, maximum 1Vrms à 25℃ |
| Preuve de tension | Ne soyez aucune anomalie | Entre l'essai des terminaux 4.3UR (volts continu) de 60sec. |
| Entre le terminal et la clôture UR×200%+1500Vac, 60sec. | ||
| Résistance d'isolation | CR >0.33μF IR ≥6,000s du ≥ 15,000MΩ du ≤ 0.33μF IR de CR | 100±15Vdc, 60sec/25℃ |
| Robustesse des arrêts | Aucune rupture de fil et aucun dommages de condensateur |
Force tendue de la force terminale de charge : 1,0 kilogrammes Temps d'entreposage : 10 ± 1sec |
|
Résistance à la flexion de la force terminale de charge : 0,5 kilogrammes Temps de recourbement : ゚ 4 x 90 |
||
| Résistance à la chaleur de soudure |
(1) aspect : Aucun dommages évidents (2)△ C/C : ≤ ±5% de la valeur initiale |
La température de soudure : 260±5℃ Temps de soudure : 5±0.5sec |
| Solderability | 95% de l'étamage extérieur |
La température de soudure : 260±5℃ Temps de soudure : 2±0.5sec |
| Variation température rapide | Les condensateurs seront visuellement examinés et il n'y aura aucun dommage évident. |
Abaissez la température de catégorie : -40℃ La température supérieure de catégorie : 110℃ Nombre de cycles : 5 Durée T1 = minute 30 |
| Vibration | Les condensateurs seront visuellement examinés et il n'y aura aucun dommage évident |
Plage de fréquence : 10~55Hz Cours : X, Y, Z (axe) 2h / axe (6h au total) Amplitude de déplacement : 0.75mm |
| Articles d'essai | Exigences de marche | États d'essai |
| Ordre climatique |
(1) aspect : Aucun dommages évidents (2)△ C/C : ≤ ±5% de la valeur initiale (3) DF (tanδ) : ≤ 0,008 de valeur accrue (4) IR : ≥ 50% des limites applicables (5) preuve de tension : Normale |
La chaleur sèche La température supérieure : 110℃ Durée inférieure : 16Hours |
|
Froid La température : -40℃ Durée : 2Hours |
||
| La chaleur humide équilibrée |
(1) aspect : Aucun dommages évidents (2)△ C/C : ≤ ±5% de la valeur initiale (3) DF (tanδ) : ≤ 0,008 de valeur accrue (4) IR : ≥ 50% des limites applicables (5) preuve de tension : Normale |
+40°C et Rhésus de 93%, 56 jours |
| Charge et décharge |
(1) aspect : Aucun dommages évidents (2)△ C/C : ≤ ±10% de la valeur initiale (3) DF (tanδ) : ≤ 0,008 de valeur accrue (4) IR : ≥ 50% des limites applicables |
Tension d'essai : √2 X URVAC 50 hertz Charge et décharge : 0.5sec/time Répété pour 10000 cycles |
| Résistance |
(1) aspect : Aucun dommages évidents (2)△ C/C : ≤ ±10% de la valeur initiale (3) DF (tanδ) : ≤ 0,008 de valeur accrue (4) IR : ≥ 50% des limites applicables |
x 1,25 UR VCA 50 hertz, une fois chaque heure grimper jusqu'à 1,000VAC pour 0,1 seconde, 1 000 heures à la température évaluée supérieure |
