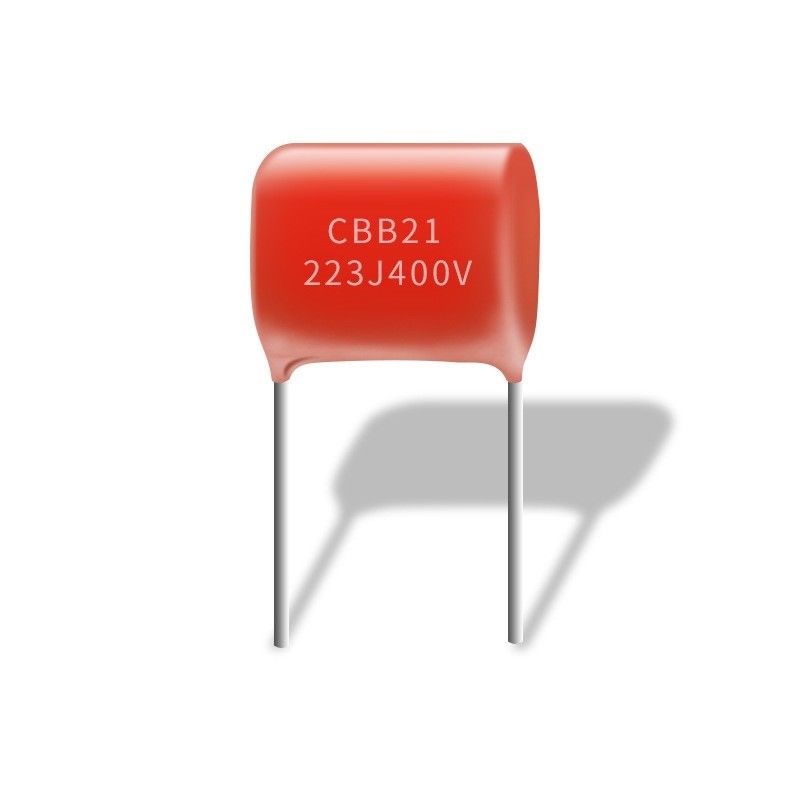

223J 400V a métallisé perte d'isolation élevée du condensateur CBB21 de film de polyester la basse

La basse perte CBB21 223J 400V d'isolation élevée a métallisé la résistance à haute fréquence de condensateur de film de polyester

CBB21X peut être compris comme version réduite des condensateurs CBB21, et peut également s'appeler les ultra-petits condensateurs CBB21, parce que dans l'utilisation réelle de circuit, quelques circuits ont des conditions strictes sur le volume de condensateurs, et le besoin d'employer le de petite taille-volume, condensateurs à haute précision. Actuellement, c'est les condensateurs possibles de CBB21X sont employés.

Quelles sont les caractéristiques et les fonctions des condensateurs CBB21 de film métallique ?

1. La résistance à haute fréquence, et la perte à haute fréquence est très petite, beaucoup plus petite que les condensateurs métallisés par CL de film de polyester, la fiabilité élevée, la bonne stabilité, et la longue durée.
2. La hausse interne de la température est petite, la résistance à hautes températures est 105°C, et la représentation à hautes températures de résistance est bonne. (Il convient noter qu'il y a beaucoup de condensateurs CBB21 sur le marché qui coupent des coins. Ils emploient les matériaux pauvres et peuvent seulement résister à des hautes températures de 85°C)
3. résistance d'isolation élevée, elle a de bonnes propriétés autocuratives, naturellement, c'est également un trait commun de la plupart des condensateurs de film.
4. L'extérieur est encapsulé avec de la résine époxyde. Si vous voulez l'employer dans quelques environnements durs, vous pouvez également choisir des condensateurs de MPB. Son noyau interne est identique que celui des condensateurs CBB21, mais l'extérieur est scellé avec une coquille en plastique.

Utilisation :


Approprié aux occasions de C.C et de lowpulse, pour l'amplificateur, la TV, les communications, l'alimentation d'énergie, les conducteurs de LED et d'autres conditions de la petite taille du circuit.

Spécifications :


Catégorie climatique	40/085/21
Tension évaluée	63V, 100V, 250V, 400V, 630V
Chaîne de capacité	0.0010μF~1.0μF
Preuve de tension	1,6 UR
Résistance d'isolation	≥3 000MΩ, CR≤0.33μF
	≥1 000S, CR>0.33μF
	(20℃, 1min)
Facteur de Disspation	≤0.008 (20℃, 1kHz)

Dessin d'ensemble :

FAQ

Q ; Matériaux des produits ?
; Un film métallisé pour + condensateurs de catégorie. En outre nous acceptons la personnalisation
Q ; Les échantillons sont libres ?
: oui !
Q ; Contrôle de qualité ?
; La qualité est d'abord, nous a passé la certification de PORTÉE d'ISO9001and ROHS, car une part importante de gestion de la qualité, contrôle de qualité est la clé à prouver l'efficacité de la certification de qualité.



Quelles sont les raisons pour lesquelles les burn-out du condensateur CBB21 ?

1. Condensateurs de basse qualité achetés
Maintenant le coût de condensateurs CBB21 produits par différents fabricants est réellement très petit. Si le prix des condensateurs CBB21 que vous achetez est évidemment inférieur que le prix moyen du marché, la possibilité d'acheter les condensateurs inférieurs est très élevé. Les matériaux ont employé pour le ce les condensateurs inférieurs sont très pauvres. Si le processus de fabrication peut être sauvé, la représentation ne peut pas être garantie, et il est certainement facile griller le condensateur avec la qualité trop inférieure.
2. La température d'environnement de travail est trop haute
Même il est facile griller un condensateur CBB21 avec l'excellente qualité si la température d'environnement de travail est trop haute. Généralement, la résistance de la température des condensateurs CBB21 est -40°C~105°C. Bien qu'elle puisse résister à 105°C dans la théorie, sa température fonctionnante est plus haute. Haut, la vie des condensateurs CBB21 est rigoureusement réduite.
Généralement, des burn-out qualifiés d'un condensateur CBB21, qui est fondamentalement provoquée par température ambiante trop élevée, telle qu'être trop proche d'un composant électronique avec une grande génération de chaleur (telle qu'un tube de MOS), ou le circuit entier a une grande dissipation thermique, et la chaleur ne peuvent pas être déchargés sans à-coup. etc., sont les raisons de noyau des dommages des condensateurs CBB21.
La température de fonctionnement excessive est l'une des causes les plus communes et les plus le plus susceptibles des dommages du condensateur CBB21.
3. sélection inexacte des condensateurs
Par exemple, le courant est trop grand, dépassant le courant fonctionnant du condensateur CBB21 ; la tension dans le circuit est trop haute, dépassant la tension locale évaluée du condensateur CBB21, etc. Si le type n'est pas choisi correctement, le condensateur CBB21 sera facilement endommagé lors du fonctionnement.
