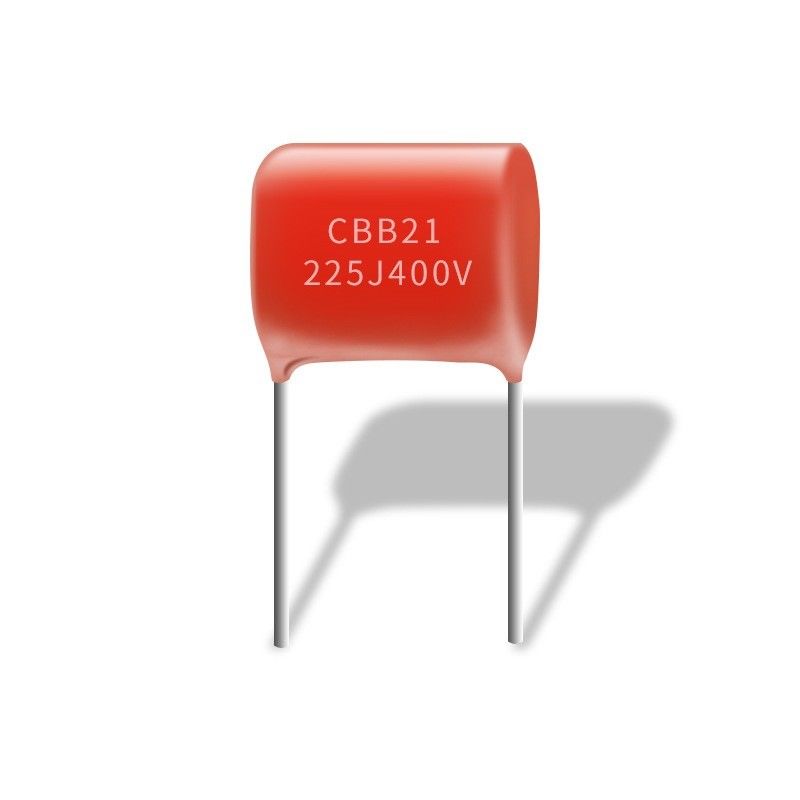

Revêtement époxyde ignifuge de poudre de condensateur non inductif de la structure CBB21 225J 400V

La structure non inductrice CBB21 225J 400V a métallisé le revêtement époxyde ignifuge de poudre de condensateur de film de polyester

Quelles sont les caractéristiques et les fonctions des condensateurs CBB21 de film métallique ?

1. La résistance à haute fréquence, et la perte à haute fréquence est très petite, beaucoup plus petite que les condensateurs métallisés par CL de film de polyester, la fiabilité élevée, la bonne stabilité, et la longue durée.
2. La hausse interne de la température est petite, la résistance à hautes températures est 105°C, et la représentation à hautes températures de résistance est bonne. (Il convient noter qu'il y a beaucoup de condensateurs CBB21 sur le marché qui coupent des coins. Ils emploient les matériaux pauvres et peuvent seulement résister à des hautes températures de 85°C)
3. résistance d'isolation élevée, elle a de bonnes propriétés autocuratives, naturellement, c'est également un trait commun de la plupart des condensateurs de film.
4. L'extérieur est encapsulé avec de la résine époxyde. Si vous voulez l'employer dans quelques environnements durs, vous pouvez également choisir des condensateurs de MPB. Son noyau interne est identique que celui des condensateurs CBB21, mais l'extérieur est scellé avec une coquille en plastique.

Utilisation :


Approprié aux occasions de C.C et de lowpulse, pour l'amplificateur, la TV, les communications, l'alimentation d'énergie, les conducteurs de LED et d'autres conditions de la petite taille du circuit.

Spécifications :


Catégorie climatique	40/085/21
Tension évaluée	63V, 100V, 250V, 400V, 630V
Chaîne de capacité	0.0010μF~1.0μF
Preuve de tension	1,6 UR
Résistance d'isolation	≥3 000MΩ, CR≤0.33μF
	≥1 000S, CR>0.33μF
	(20℃, 1min)
Facteur de Disspation	≤0.008 (20℃, 1kHz)

Dessin d'ensemble :

FAQ

Q ; Matériaux des produits ?
; Un film métallisé pour + condensateurs de catégorie. En outre nous acceptons la personnalisation
Q ; Les échantillons sont libres ?
: oui !
Q ; Contrôle de qualité ?
; La qualité est d'abord, nous a passé la certification de PORTÉE d'ISO9001and ROHS, car une part importante de gestion de la qualité, contrôle de qualité est la clé à prouver l'efficacité de la certification de qualité.



Quels sont les avantages de CBB21 comme condensateur de filtre ?


Si le condensateur de filtre devrait être le condensateur CBB21 ou le condensateur électrolytique, il est facile de choisir. Le condensateur électrolytique doit être utilisé pour filtrer la vague de C.C, mais le condensateur électrolytique doit être utilisé pour filtrer la vague à C.A., même si il est bon marché, vous doit employer CBB21 actuellement capacité.
Le principe de filtrage du condensateur CBB21 n'est réellement pas compliqué. Le filtrage est le processus du remplissage et de la décharge. La fonction du condensateur de filtre est simplement de faire à la tension filtrée de sortie une tension CC stable. Son principe de travail est que le condensateur est chargé quand la tension rectifiée est plus haute que la tension de condensateur, et le condensateur est déchargé quand la tension rectifiée est inférieure à la tension de condensateur. Pendant le processus de remplissage et de décharge, de sorte que la tension de sortie soit fondamentalement stable.
Beaucoup de condensateurs et d'inducteurs ont la fonction du filtrage, parce qu'ils ont des fonctions de stockage de l'énergie, et filtrant est réalisé à l'aide de leurs fonctions. Le circuit de filtre exige du condensateur de stockage de l'énergie d'avoir une grande capacité. Par conséquent, la plupart des circuits de filtre utilisent les condensateurs électrolytiques. Cependant, dans le circuit à C.A., CBB21 doit être employé comme condensateur de filtre, même si le coût du condensateur électrolytique est inférieur, il ne peut pas être employé.
Les condensateurs avec différentes capacités ont différents effets de filtrage. Généralement, des condensateurs environ de 10PF sont utilisés pour filtrer des signaux d'interférence à haute fréquence, et des condensateurs environ de 0.1UF sont utilisés pour filtrer l'interférence basse fréquence d'ondulation. En choisissant la capacité du condensateur de filtre, généralement un grand condensateur filtre les vagues basses fréquences, et un petit condensateur filtre les vagues à haute fréquence. Seulement par le choix la valeur de capacité la plus appropriée peut le meilleur effet de filtrage être réalisée.
