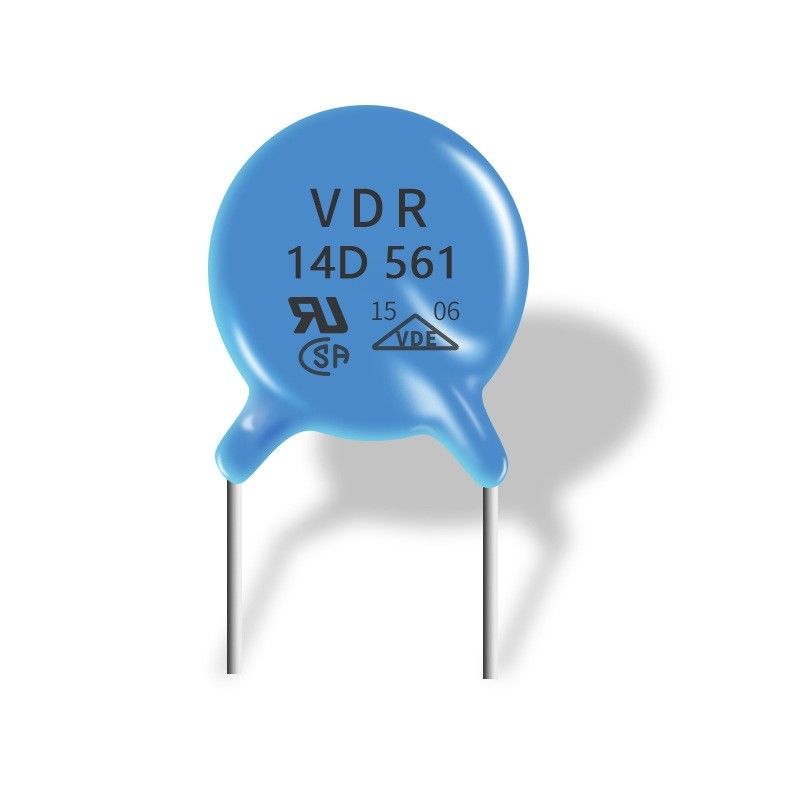

Varistance industrielle d'oxyde de zinc, varistance 14D561k pour les composants électroniques

Aucun varistance indépendant de 14D 561k répondant rapidement à la surtension passagère


Caractéristiques électriques

Les varistances restent non-conductrices pendant le fonctionnement normal. Comme dispositif de mode de shunt, les varistances sont employées souvent pour supprimer montées subites de tension secteur quand la tension à travers elles demeure bien au-dessous de leur « maintenir la tension ». Les varistances peuvent échouer pour deux raisons.

Les échecs catastrophiques ont en raison produit des tentatives infructueuses de limiter les montées subites très grandes provoquées par des événements tels que des grèves surprise, où l'énergie impliquée est beaucoup d'ordres de grandeur plus hauts que la varistance peut manipuler. L'écoulement actuel suivant de l'impact a pu fondre, brûler ou même vaporiser la varistance. Cet emballement thermique est dû au manque d'uniformité aux jonctions de différents joints de grain, menant à l'échec du chemin actuel dominant sous la contrainte thermique quand l'énergie dans l'impulsion passagère (a habituellement mesuré dans les Joules) est trop haute (c.-à-d. dépasse de manière significative le quotient de fabrication « des capacités absolues »). Le potentiel pour l'échec catastrophique peut être réduit en surestimant ou en employant MOVs particulièrement choisi en parallèle.

La dégradation cumulative se produit en tant que plus des montées subites se produisent. Pour des raisons historiques, beaucoup MOVs misspecified, permettant l'inflation fréquente qui réduit également la capacité. Dans ce cas, la varistance n'est pas visiblement endommagée et ne semble pas extérieurement fonctionner (aucun échec catastrophique), mais elle n'assure plus la protection. Par la suite, elle entre dans un court-circuit pendant que la décharge d'énergie crée un chemin conducteur par l'oxyde.

Le paramètre principal affectant la vie d'une varistance est son estimation d'énergie (Joule). L'augmentation de la force augmente le nombre (d'une taille maximum définie) d'impulsions passagères qu'elle peut s'adapter exponentiellement aussi bien que la somme cumulative d'énergie de plus petites impulsions maintenues. Quand ces impulsions se produisent, le « fixage de la tension » qu'elle fournit pendant chaque événement diminue, et une varistance est généralement considérée fonctionellement dégradée quand les ses changements « maintenant tension » de 10%. Les diagrammes de l'espérance de vie du fabricant impliquent actuel, la sévérité, et le nombre de coupures pour la prévision d'échec basée sur toute l'énergie absorbée au cours de la vie de la cloison.

Dans l'électronique grand public, particulièrement les protecteurs de montée subite, les varistances de MOUVEMENTS utilisées sont assez petits qu'ils échoueront par la suite. D'autres applications, telles que le transport d'énergie, utilisation VDRs de différentes structures dans des configurations multiples, conçu pour la longue durée.

Caractéristiques :



Numéro de la pièce	VCA (V)	Volts continu (V)	V1mA (V)	IP (A)	Vc (V)	Je norme (A)	Je (A) haute montée subite	Norme (J)	(J) haute montée subite	Puissance évaluée (W)	C@1KHz (PF)
10D180K (J)	11	14	18 (15-21.6)	5	36	500	1000	2,1	3,0	0,05	5600
10D220K (J)	14	18	22 (19.5-26)	5	43	500	1000	2,5	5,0	0,05	4500
10D270K (J)	17	22	27 (14-31)	5	53	500	1000	3,0	6,0	0,05	3700
10D330K (J)	20	26	33 (29.5-36.5)	5	65	500	1000	4,0	7,0	0,05	3000
10D390K (J)	25	31	39 (35-43)	5	77	500	1000	4,6	9,0	0,05	2400
10D470K (J)	30	38	47 (42-52)	5	93	500	1000	5,5	11	0,05	2100
10D560K (J)	35	45	56 (50-62)	5	110	500	1000	7,0	13	0,05	1800
10D680K (J)	40	56	68 (61-75)	5	135	500	1000	8,2	15	0,05	1500
10D820K (J)	50	65	82 (74-90)	25	135	2500	3500	12	17	0,4	1200
10D101K (J)	60	85	100 (90-110)	25	165	2500	3500	15	18	0,4	1000
10D121K (J)	75	100	120 (108-132)	25	200	2500	3500	18	21	0,4	830
10D151K (J)	95	125	150 (135-165)	25	250	2500	3500	22	25	0,4	670
10D181K (J)	115	150	180 (162-198)	25	300	2500	3500	27	30	0,4	560
10D201K (J)	130	170	200 (180-220)	25	340	2500	3500	30	35	0,4	500
10D221K (J)	140	180	220 (198-242)	25	360	2500	3500	32	39	0,4	450
10D241K (J)	150	200	240 (216-264)	25	395	2500	3500	35	42	0,4	420
10D271K (J)	175	225	270 (243-297)	25	455	2500	3500	37	49	0,4	370
10D301K (J)	190	250	300 (270-330)	25	500	2500	3500	40	54	0,4	330
10D331K (J)	210	275	330 (297-363)	25	550	2500	3500	43	58	0,4	300
10D361K (J)	230	300	360 (324-396)	25	595	2500	3500	47	65	0,4	280
10D391K (J)	250	320	390 (351-429)	25	650	2500	3500	60	70	0,4	260
10D431K (J)	275	350	430 (387-473)	25	710	2500	3500	65	80	0,4	230
10D471K (J)	300	385	470 (423-517)	25	775	2500	3500	67	85	0,4	210
10D511K (J)	320	415	510 (459-561)	25	845	2500	3500	69	90	0,4	200
10D561K (J)	350	460	560 (504-616)	25	925	2500	3500	70	92	0,4	180
10D621K (J)	385	505	620 (558-682)	25	1025	2500	3500	72	95	0,4	160
10D681K (J)	420	560	680 (612-748)	25	1120	2500	3500	75	98	0,4	150
10D751K (J)	460	615	750 (675-825)	25	1240	2500	3500	77	100	0,4	130
10D781K (J)	485	640	780 (702-858)	25	1290	2500	3500	80	105	0,4	130
10D821K (J)	510	670	820 (738-902)	25	1355	2500	3500	85	110	0,4	120
10D911K (J)	550	745	910 (819-1001)	25	1500	2500	3500	93	130	0,4	110
10D102K (J)	625	825	1000 (900-1100)	25	1650	2500	3500	102	140	0,4	100
10D112K (J)	680	895	1100 (990-1210)	25	1815	2500	3500	115	155	0,4	90
