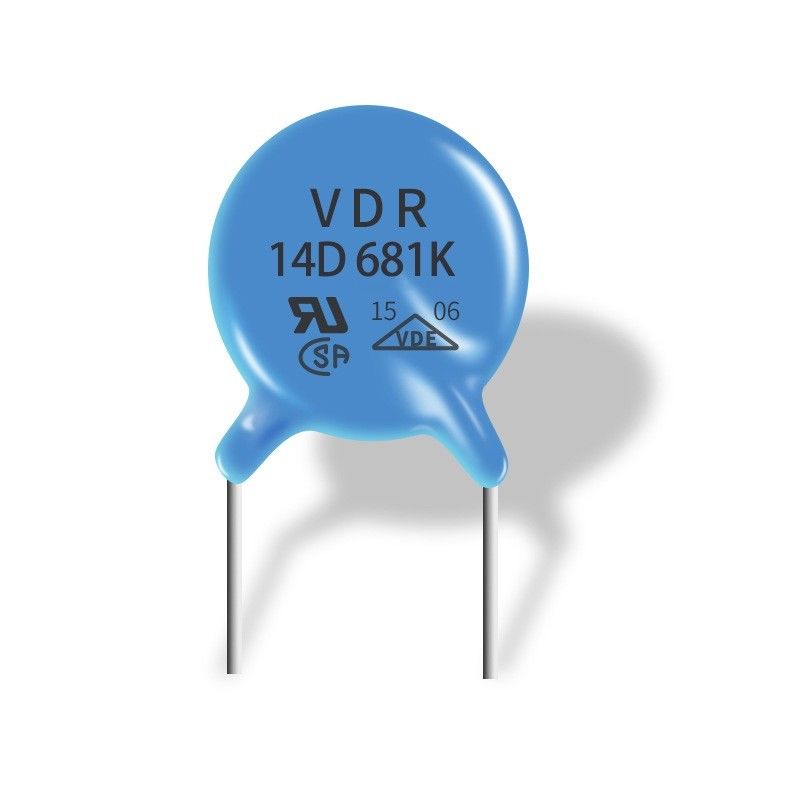

Varistance de MOUVEMENTS 14D681K pour médical/industriel

Capacité rapide de tenue de courant de pointe élevée de varistance du temps de réponse 14D 681k

Quatre caractéristiques des varistances de MOUVEMENTS :
1. Caractéristiques de protection
Quand la force d'impulsion (ou courant d'impulsion Isp=Usp/Zs) de la source d'impulsion ne dépasse pas la valeur spécifique, on ne permet pas à la la tension de fixage des MOUVEMENTS de dépasser la tension de tenue aux chocs du circuit électronique protégé.
2. Résistance aux chocs
C'est-à-dire, la varistance de MOUVEMENTS elle-même soutient le courant d'impact et l'énergie évalués d'impact, y compris une puissance moyenne quand les impacts multiples se produisent en succession.
3. Caractéristiques de la vie
Il y a deux caractéristiques de la vie ici, une est la vie de la tension locale continue, c.-à-d., la varistance devrait pouvoir travailler sûrement pendant le temps réglé dans les conditions réglées de tension de température ambiante et de système. Le deuxième est la vie d'impact, qui est le nombre de fois où il peut résister à l'impact réglé.
4. Après que le piezoresistor intervienne dans le système, en plus de la fonction protectrice de la « soupape de sûreté », il provoquera également « les effets secondaires », qui ne devraient pas réduire le rendement du système normal.
Actuellement, il y a trois facteurs importants à considérer : on est une valeur de capacité de la varistance elle-même (des dix aux dizaines de milliers de PF) ; l'autre est la fuite actuelle sous la tension de système ; le tiers est le courant non linéaire de la varistance par l'impédance de source. Effets de accouplement sur d'autres circuits.
Caractéristiques des varistances
(1) avantages : la gamme de tension est très large, de plusieurs volts à plusieurs milliers de volts, le courant de montée subite peut être des dix à plusieurs milliers d'ampères, la vitesse de réponse est rapide, il n'y a aucune polarité, aucun laisser aller, et la capacité de tenue de courant de pointe est grande. petit prix.
(2) inconvénients : La tension de fixage est relativement haute, qui peut généralement atteindre 2 à 3 fois la tension locale. En outre, pression
Le courant de fuite des augmentations de varistance avec l'augmentation du nombre d'impacts de montée subite. Le temps de réponse est plus long et la capacité parasite est plus grande.
(3) occasions applicables : Lignes électriques de C.C, lignes basses fréquences, ou utilisé en série avec des tubes de décharge gazeuse pour des lignes électriques à C.A.

Caractéristiques :



Numéro de la pièce	VCA (V)	Volts continu (V)	V1mA (V)	IP (A)	Vc (V)	Je norme (A)	Je (A) haute montée subite	Norme (J)	(J) haute montée subite	Puissance évaluée (W)	C@1KHz (PF)
10D180K (J)	11	14	18 (15-21.6)	5	36	500	1000	2,1	3,0	0,05	5600
10D220K (J)	14	18	22 (19.5-26)	5	43	500	1000	2,5	5,0	0,05	4500
10D270K (J)	17	22	27 (14-31)	5	53	500	1000	3,0	6,0	0,05	3700
10D330K (J)	20	26	33 (29.5-36.5)	5	65	500	1000	4,0	7,0	0,05	3000
10D390K (J)	25	31	39 (35-43)	5	77	500	1000	4,6	9,0	0,05	2400
10D470K (J)	30	38	47 (42-52)	5	93	500	1000	5,5	11	0,05	2100
10D560K (J)	35	45	56 (50-62)	5	110	500	1000	7,0	13	0,05	1800
10D680K (J)	40	56	68 (61-75)	5	135	500	1000	8,2	15	0,05	1500
10D820K (J)	50	65	82 (74-90)	25	135	2500	3500	12	17	0,4	1200
10D101K (J)	60	85	100 (90-110)	25	165	2500	3500	15	18	0,4	1000
10D121K (J)	75	100	120 (108-132)	25	200	2500	3500	18	21	0,4	830
10D151K (J)	95	125	150 (135-165)	25	250	2500	3500	22	25	0,4	670
10D181K (J)	115	150	180 (162-198)	25	300	2500	3500	27	30	0,4	560
10D201K (J)	130	170	200 (180-220)	25	340	2500	3500	30	35	0,4	500
10D221K (J)	140	180	220 (198-242)	25	360	2500	3500	32	39	0,4	450
10D241K (J)	150	200	240 (216-264)	25	395	2500	3500	35	42	0,4	420
10D271K (J)	175	225	270 (243-297)	25	455	2500	3500	37	49	0,4	370
10D301K (J)	190	250	300 (270-330)	25	500	2500	3500	40	54	0,4	330
10D331K (J)	210	275	330 (297-363)	25	550	2500	3500	43	58	0,4	300
10D361K (J)	230	300	360 (324-396)	25	595	2500	3500	47	65	0,4	280
10D391K (J)	250	320	390 (351-429)	25	650	2500	3500	60	70	0,4	260
10D431K (J)	275	350	430 (387-473)	25	710	2500	3500	65	80	0,4	230
10D471K (J)	300	385	470 (423-517)	25	775	2500	3500	67	85	0,4	210
10D511K (J)	320	415	510 (459-561)	25	845	2500	3500	69	90	0,4	200
10D561K (J)	350	460	560 (504-616)	25	925	2500	3500	70	92	0,4	180
10D621K (J)	385	505	620 (558-682)	25	1025	2500	3500	72	95	0,4	160
10D681K (J)	420	560	680 (612-748)	25	1120	2500	3500	75	98	0,4	150
10D751K (J)	460	615	750 (675-825)	25	1240	2500	3500	77	100	0,4	130
10D781K (J)	485	640	780 (702-858)	25	1290	2500	3500	80	105	0,4	130
10D821K (J)	510	670	820 (738-902)	25	1355	2500	3500	85	110	0,4	120
10D911K (J)	550	745	910 (819-1001)	25	1500	2500	3500	93	130	0,4	110
10D102K (J)	625	825	1000 (900-1100)	25	1650	2500	3500	102	140	0,4	100
10D112K (J)	680	895	1100 (990-1210)	25	1815	2500	3500	115	155	0,4	90
