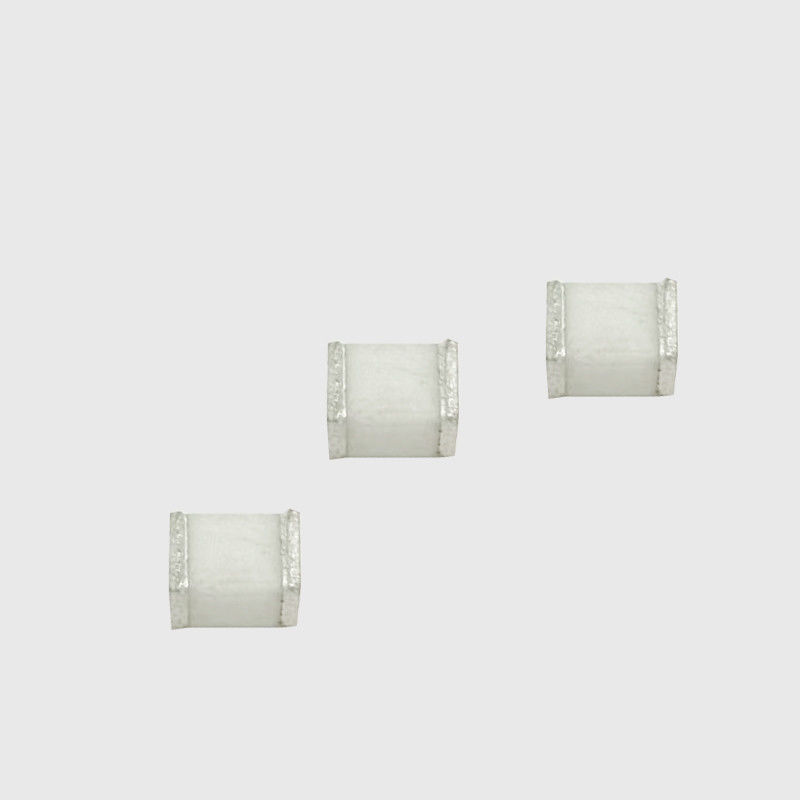

Conception micro de Gap de SMD 230XM capacité en céramique de tubes à décharge de basse

Tube de décharge de gaz de la capacité 4.5mm*3.2mm SMD 230XM de basse capacité de conception de micro-espace pour des alimentations d'énergie

SMD 230XM.pdf


Le tube à décharge gazeuse est un composant de protection contre la foudre de type gap, qui a été largement utilisé dans la protection contre la foudre des systèmes de communication.Le tube à décharge est souvent utilisé dans le premier ou les deux premiers étages d'un circuit de protection à plusieurs niveaux pour décharger la surintensité instantanée de la foudre et limiter la surtension.Étant donné que la résistance d'isolation inter-électrodes du tube à décharge est grande et que la capacité parasite est faible, il ne convient pas aux hautes fréquences. La protection contre la foudre pour les lignes de signal présente des avantages certains.Les principales lacunes des caractéristiques de protection du tube à décharge sont que le délai de décharge est important, la sensibilité à l'action n'est pas idéale et il est difficile de supprimer efficacement l'onde de foudre avec une forte augmentation de la tête d'onde, et il y a un problème de roue libre dans la protection contre la foudre du système électrique.


Les tubes à décharge gazeuse couramment utilisés comprennent les tubes à décharge à deux électrodes et les tubes à décharge à trois électrodes.La plupart des matériaux de coque d'emballage sont en céramique, ils sont donc appelés tubes à décharge en céramique.

Caractéristiques


• Conforme RoHS et HF
• Taille : 4,5 mm x 3,2 mm
• Tension d'amorçage CC : 75 ~ 1 000 V
• Tension de claquage stable.
• Haute résistance d'isolement.
• Tension de maintien élevée.
• Grande capacité d'absorption des courants transitoires.
• Faible capacité
• Conception à micro-écarts


Applications recommandées


• Équipement de communication • Équipement CATV
• Équipement de test
• Lignes de données
• Alimentations
• Protection SLIC télécom
• Télécommunications
