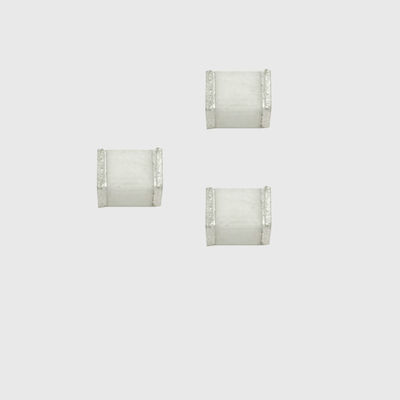

Résistance d'isolation élevée de tube de décharge gazeuse de SMD 230XM 4.5mm*3.2mm pour des alimentations d'énergie

Haut tube de décharge de gaz de la résistance d'isolation 4.5mm*3.2mm SMD 230XM pour des alimentations d'énergie

SMD 230XM.pdf


Principe de fonctionnement du tube à décharge gazeuse


Lorsque la tension appliquée augmente pour dépasser la rigidité diélectrique du gaz, l'écart entre les deux pôles décomposera la décharge et l'état isolant d'origine sera transformé en un état conducteur.niveau de pression résiduelle.

Les composants principaux du tube à décharge pentode sont fondamentalement les mêmes que ceux des tubes à décharge bipolaires et tripolaires, et il a une meilleure symétrie de décharge et convient à la protection multiligne.(Couramment utilisé dans la protection des lignes de communication) La dispersion de décharge du tube à décharge bipolaire est relativement importante.Lors de l'utilisation du tube à décharge bipolaire, la surtension de mode commun peut être convertie en une surtension de mode différentiel.La tension de fonctionnement normale du système appliquée aux deux extrémités du tube à décharge dans le système doit être inférieure à la tension pour maintenir la décharge, sinon il y aura un problème de roue libre.La valeur de tension pour maintenir la décharge luminescente est supérieure à la valeur de tension pour maintenir la décharge en arc

Caractéristiques


• Conforme RoHS et HF
• Taille : 4,5 mm x 3,2 mm
• Tension d'amorçage CC : 75 ~ 1 000 V
• Tension de claquage stable.
• Haute résistance d'isolement.
• Tension de maintien élevée.
• Grande capacité d'absorption des courants transitoires.
• Faible capacité
• Conception à micro-écarts


Applications recommandées


• Équipement de communication • Équipement CATV
• Équipement de test
• Lignes de données
• Alimentations
• Protection SLIC télécom
• Télécommunications
