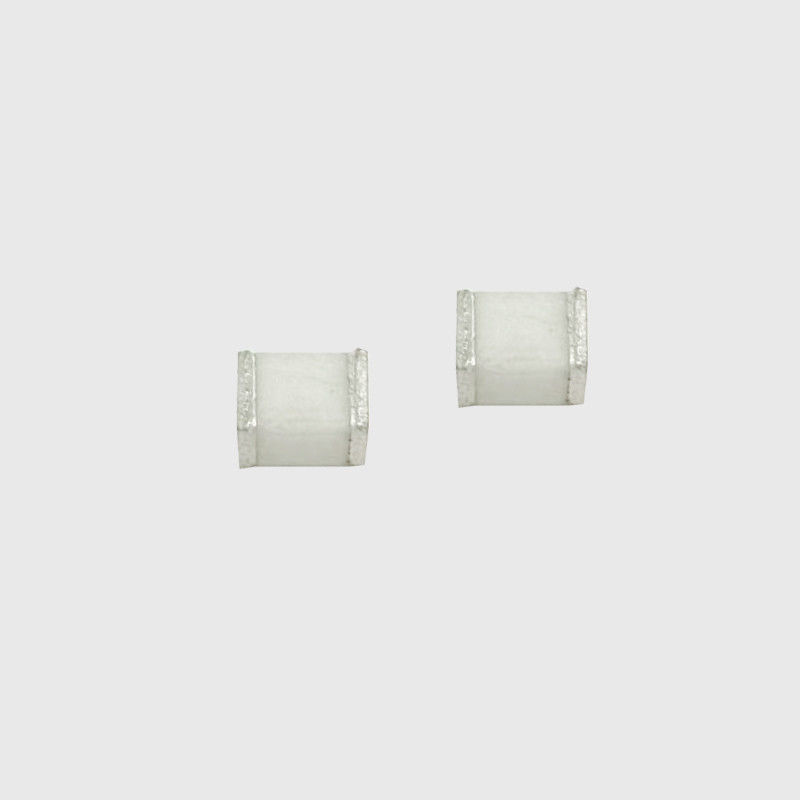

Protection micro 4.5mm*3.2mm de terminal graphique de Gap pour la télécommunication

Les tubes à décharge de gaz (GDT) utilisent des gaz nobles enfermés dans des tubes en céramique pour fournir un chemin de circuit alternatif pour les pointes de tension. L'enveloppe en céramique et les connecteurs en nickel permettent des charges élevées et Ruilon propose des produits qui fonctionnent à 20 KA, 40 KA, 50 KA, 60 KA, 100 KA et 150 KA. .Les tensions de claquage des appareils ont une large plage (jusqu'à 20% de tolérance).Les principales applications sont les lignes de télécommunication à haute fréquence, les stations, les systèmes de sécurité, HID et les dispositifs de protection contre les surtensions (SPD) de haute qualité.


Principe de sélection


(1) La tension de décharge CC du tube à décharge gazeuse doit être supérieure à la tension maximale pendant le fonctionnement normal de la ligne, afin de ne pas affecter le fonctionnement normal de la ligne.
(2) La tension de décharge pulsée de l'éclateur à gaz doit être inférieure à la valeur de tension instantanée la plus élevée que la ligne peut supporter, de manière à garantir que l'éclateur à gaz puisse réagir plus rapidement que la ligne en cas de surtension instantanée, et limiter au préalable la surtension à une valeur sûre .
(3) La tension de maintien de l'éclateur à gaz doit être aussi élevée que possible.Une fois la surtension disparue, l'éclateur à gaz peut être éteint à temps sans affecter le fonctionnement normal de la ligne.
(4) Le fil de terre doit être aussi court que possible et suffisamment épais pour faciliter la décharge de courants transitoires importants.
(5) Si la surtension dure trop longtemps, l'éclateur à gaz génère beaucoup de chaleur.Afin d'éviter d'endommager l'équipement protégé en raison d'une surchauffe, le parafoudre à gaz doit être équipé d'un dispositif de carte de protection contre les pannes.De nos jours, certains nouveaux produits d'éclateurs à gaz ont des cartes à sécurité intégrée.
