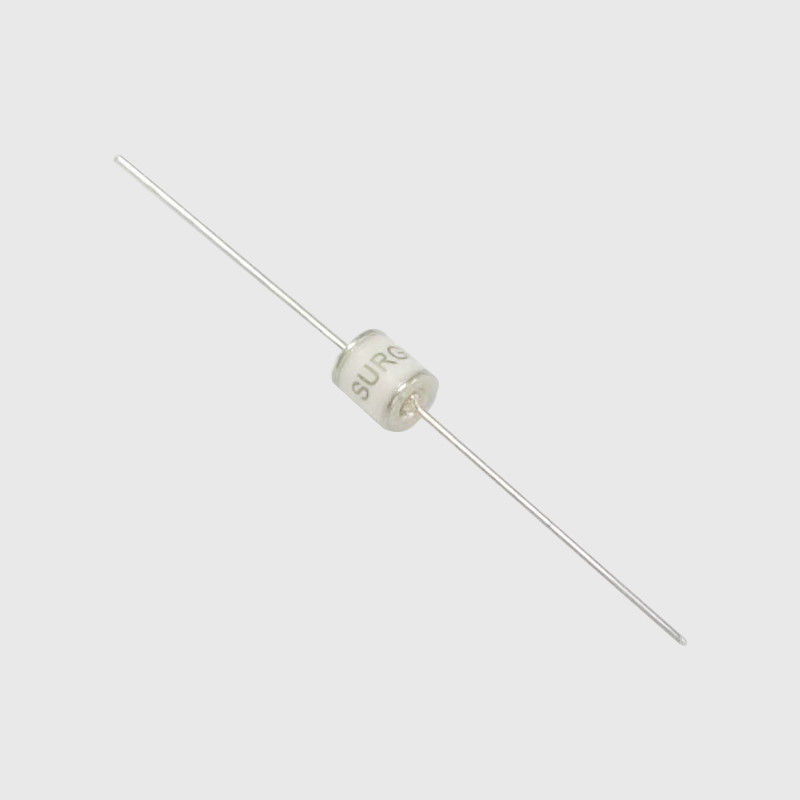

70V - échantillon en verre de structure du tube à décharge 5000V SMD disponible

Bas tubes de décharge gazeuse de capacité - SX5 série RoHS et à haute fréquence conforme

SX5 0 - 230X SMDT.pdf


Structure


Quelques tubes de décharge gazeuse emploient le verre comme coquille d'encapsulation du tube. Aussi de la céramique d'utilisation comme coquille de paquet, et le tube à décharge est remplie de gaz inerte avec les propriétés électriques stables (telles que l'argon et le gaz au néon, etc.). Les électrodes de décharge du tube à décharge utilisé généralement sont généralement deux ou trois, et les électrodes sont séparées par un gaz inerte. Selon l'arrangement du nombre d'électrodes, le tube à décharge peut être divisé en deux-poteau et tubes à décharge tripolaires.
Le tube à décharge en céramique de diode se compose d'électrode pure de fer, chapeau d'alliage de nickel-chrome-cobalt, chapeau de soudure d'argent-cuivre et corps en céramique de tube et d'autres composantes principales. Les électrodes de décharge dans le tube sont enduites des oxydes radioactifs, et le mur intérieur du tube est également enduit des éléments radioactifs pour améliorer les caractéristiques de décharge. L'électrode de décharge a principalement deux structures : en forme de tige et cupulaire. Dans le tube à décharge de l'électrode en forme de tige, un bouclier thermique cylindrique est installé entre l'électrode et le mur du corps de tube. L'écran de chaleur peut faire le corps en céramique de tube que la chaleur tendent à l'uniforme, de sorte qu'il n'y ait aucune surchauffe locale et fasse casser le tube. L'intérieur du bouclier thermique est également enduit des oxydes radioactifs pour réduire plus loin la dispersion de décharge. Dans le tube à décharge de l'électrode cupulaire, la maille de molybdène est installée à la bouche de la tasse, et l'élément de césium est installé dans la tasse, qui réduit également la dispersion de la décharge.
Le tube à décharge triode se compose également d'électrodes pures de fer, de chapeaux d'alliage de nickel-chrome-cobalt, de chapeaux de soudure d'argent-cuivre, et de tubes en céramique. Différent du tube à décharge de diode, un cylindre d'alliage de nickel-chrome-cobalt est ajouté au tube à décharge triode comme troisième poteau, c.-à-d., l'électrode moulue.


Principe


Le principe de travail du tube à décharge est décharge d'espace de gaz. Quand une certaine tension est appliquée entre les deux poteaux du tube à décharge, un champ électrique inégal est produit entre les électrodes : sous l'action de ce champ électrique, le gaz dans le tube commence à dissocier. Quand les augmentations appliquées de tension pour faire l'espace entre les électrodes quand l'intensité de champ dépasse la résistance diélectrique du gaz, l'espace entre les deux poteaux seront décomposées par la décharge, et l'état isolant original sera transformé en état conducteur. Après la conduction, la tension entre les deux poteaux du tube à décharge demeurera au niveau de tension résiduel déterminé par l'arc de décharge. , cette tension résiduelle est généralement très basse, de sorte que le matériel électronique relié parallèlement au tube à décharge soit protégé contre des dommages de surtension

Caractéristiques

1. RoHS et à haute fréquence conformes
2. structure de SMD
3. C.C Étincelle-au-dessus de tension : basse capacité 70~5000V 4.
5. reconnaissance d'agence : UL
6. température de fonctionnement : - 30°C | stockage de +85°C
la température : - 40°C | +115°C


Conditions de stockage d'entrepôt des produits

· Conditions de stockage :
1. température de stockage : -10°C~+40°C
2. hygrométrie : ≤75%RH
3. gardez à partir de l'atmosphère et de la lumière du soleil corrosives. · Période de stockage : 1 an



Applications recommandées

1. Modem câblé
2. xDSL
3. boîtier décodeur
4. téléviseurs
5. fournisseur de puissance
6. électronique grand public
