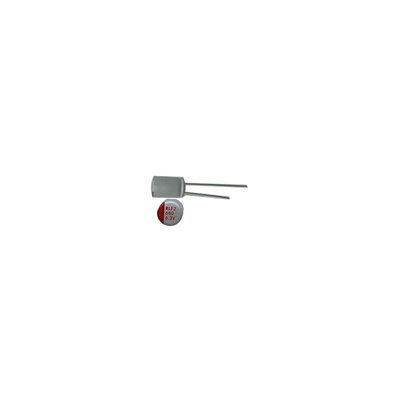

Capacitant électrolytique en aluminium solide de 680UF6.3V efficace type SMD

Description du produit :

Le condensateur électrolytique en aluminium solide est un composant de haute qualité conçu pour diverses applications électroniques. Connu pour sa fiabilité et ses performances, ce condensateur offre des caractéristiques exceptionnelles pour améliorer la fonctionnalité des circuits.

Avec un courant de fuite de 0,01 CV ou 3 µA, selon la valeur la plus élevée, ce condensateur solide en aluminium garantit un fonctionnement efficace et une perte de puissance minimale. Cet attribut est crucial pour maintenir l'intégrité du circuit et éviter le gaspillage d'énergie inutile.

L'espacement des broches de 2,5 mm permet une installation et une connexion faciles dans les cartes de circuits imprimés. Cette caractéristique d'espacement offre une commodité pendant le processus d'assemblage, permettant un placement rapide et sûr du condensateur dans la zone désignée.

Fonctionnant dans une plage de tolérance de ±20 %, ce condensateur électrolytique en aluminium garantit des performances constantes et une fonctionnalité précise. La tolérance étroite garantit que le condensateur fonctionne dans les limites spécifiées, contribuant à la précision globale du système électronique.

Conçu pour résister à des conditions extrêmes, la plage de température de fonctionnement de -55 °C à +105 °C rend ce condensateur adapté à un large éventail d'environnements. Qu'il soit exposé à des températures glaciales ou à une chaleur élevée, ce condensateur électrolyte en aluminium maintient ses performances et sa fiabilité, assurant la stabilité dans diverses conditions de fonctionnement.

Avec une tension nominale de 50 V, ce condensateur peut gérer des niveaux de tension modérés avec facilité, ce qui le rend adapté à diverses applications électroniques qui nécessitent des capacités de stockage et de décharge d'énergie fiables. La tension nominale garantit que le condensateur peut fonctionner en toute sécurité et efficacement dans ses limites spécifiées.

Dans l'ensemble, le condensateur électrolytique en aluminium solide est un composant polyvalent et fiable qui offre des performances et une durabilité supérieures. Ses caractéristiques avancées, notamment un faible courant de fuite, un espacement optimal des broches, une tolérance étroite, une large plage de températures de fonctionnement et une tension nominale appropriée, en font un choix idéal pour les projets et applications électroniques exigeants.

Caractéristiques :

• Nom du produit : Condensateur électrolytique en aluminium solide
• Capacité : 1 µF
• Type de montage : Montage en surface
• Dimensions : 6,3 mm X 5,4 mm
• Tension nominale : 50 V
• Courant de fuite : 0,01 CV ou 3 µA, selon la valeur la plus élevée

Paramètres techniques :

Applications :

Le condensateur électrolytique en aluminium SLFCF est un condensateur électrolytique en aluminium solide de haute qualité conçu pour diverses applications où un condensateur fiable et durable est requis. Avec sa polarisation unique, ce condensateur solide en aluminium est idéal pour les circuits où une direction de tension spécifique est nécessaire.

L'une des principales caractéristiques de ce condensateur électrolyte solide en aluminium est sa cote de courant d'ondulation impressionnante de 4,2 A, ce qui le rend adapté aux applications avec des charges de courant fluctuantes. Cet attribut assure un fonctionnement stable et fluide, même dans les systèmes électriques dynamiques.

La longue durée de vie de 2000 heures à 105 °C fait du condensateur SLFCF un choix durable pour les projets qui nécessitent des heures de fonctionnement prolongées ou des environnements à haute température. Cette fiabilité est essentielle pour les systèmes critiques où la défaillance des composants n'est pas une option.

Avec un espacement des broches de 2,5 mm, ce condensateur solide en aluminium offre une intégration facile dans diverses configurations de circuits, offrant une flexibilité dans les processus de conception et d'assemblage. L'espacement optimal des broches simplifie l'installation et la maintenance, ce qui permet de gagner du temps et des efforts pendant la production.

De plus, le faible courant de fuite de 0,01 CV ou 3 µA, selon la valeur la plus élevée, garantit une utilisation efficace de l'énergie et empêche les pertes de puissance inutiles. Cette fonctionnalité est cruciale pour les applications où l'efficacité énergétique est une priorité, comme dans l'électronique sensible à l'énergie ou les appareils alimentés par batterie.

Le condensateur électrolytique en aluminium SLFCF convient à un large éventail d'occasions et de scénarios, notamment l'automatisation industrielle, les alimentations électriques, l'électronique automobile, les télécommunications, etc. Sa construction robuste et ses performances fiables en font un choix polyvalent pour les applications exigeantes qui nécessitent un condensateur électrolytique en aluminium solide de haute qualité.

Personnalisation :

Services de personnalisation de produits pour le condensateur électrolytique en aluminium solide :

Nom de la marque : SLFCF

Espacement des broches : 2,5 mm

Courant d'ondulation : 4,2 A

Dimensions : 6,3 mm X 5,4 mm

Type de montage : Montage en surface

Tolérance : ±20 %

Mots-clés : Condensateur électrolyte solide en aluminium, Condensateur solide en aluminium, Condensateur électrolyte en aluminium

Support et services :

Notre support technique et nos services pour le condensateur électrolytique en aluminium solide comprennent :

- Assistance experte pour l'installation et l'utilisation du produit

- Conseils de dépannage pour tout problème rencontré

- Accès aux spécifications détaillées du produit et aux fiches techniques

- Recommandations pour des performances optimales du produit

- Informations sur la garantie et assistance pour les retours ou les échanges

- Mises à jour sur les avancées et les améliorations des produits

Emballage et expédition :

Emballage du produit :

Chaque condensateur électrolytique en aluminium solide est soigneusement emballé dans un plateau en plastique protecteur pour assurer un transport et une manipulation en toute sécurité. Le plateau est ensuite placé dans une boîte en carton robuste, qui est étiquetée avec les informations sur le produit et les instructions de manipulation.

Expédition :

Pour l'expédition, les condensateurs électrolytiques en aluminium solide sont solidement emballés dans une boîte d'expédition avec des matériaux d'amortissement pour éviter tout dommage pendant le transport. La boîte est scellée et étiquetée avec les informations d'expédition nécessaires, y compris l'adresse du destinataire et le numéro de suivi pour faciliter le suivi de l'expédition.

SPÉCIFICATION DE LA SÉRIE AP-CON MRPE


1. Application

Cette spécification doit être spécifiée pour les condensateurs électrolytiques solides en aluminium à polymère conducteur de la série PE.

2. Composition du numéro de pièce

6R3 MRPE 221 M 0606

Tension nominale Code de série Capacité Tolérance de capacité Code de taille Code spécial

2. 1 Code de tension nominale

Tableau 1 Tension nominale et tension de surtension

2.2 Code de capacité

Ta le 2 Taux capacité

2.3 Code de tolérance de capacité
Tableau 3 Tolérance de capacité

Code de tolérance de capacité	Tolérance de capacité
M	20 %

 2.4 Code de taille
 Ta le 4 Dimension des condensateurs de type ra ial


3. Évaluation

3. 1 Plage de température de catégorie -55 à +105 °C

3.2 Tension de surtension

Tension nominale * 1,15

3.3 Courant d'ondulation nominal

Le courant d'ondulation nominal doit être conforme aux listes de valeurs nominales standard. Ces courants sont des valeurs efficaces d'onde sinusoïdale de 100 kHz à 105 °C.

Les performances électriques et mécaniques et la méthode d'essai

4. 1 Condition de mesure

Chaque mesure doit être effectuée à une température de 15 à 35 °C et une humidité relative de 45 à 85 %. De plus, ces mesures doivent de préférence être effectuées à une température de 20 ± 2 °C et une humidité relative de 60 à 70 %, tandis que les condensateurs doivent être conservés suffisamment longtemps à la température de mesure.

4.2 Traitement de la tension

Si le courant de fuite est douteux, mesurez-le après avoir effectué un traitement de tension, qui doit contenir les étapes suivantes :

(1) Appliquer une tension continue nominale aux condensateurs pendant 60 minutes à 105 ± 2 °C.

(2) Refroidir à température ambiante en appliquant une tension.

(3) Décharger à travers une résistance d'environ 1 Ω/V.

4.3 Performances électriques

4.3. 1 Tolérance sur la capacité nominale

La capacité nominale doit être comprise entre -20 % et +20 % (M) de tolérance par rapport à la capacité nominale mesurée à 120 Hz ± 10 % à 20 ± 2 °C.

4.3.2 Courant de fuite

La tension continue nominale doit être appliquée entre les bornes du fil de sortie d'anode et de cathode d'un condensateur à travers une résistance de protection de 1 kΩ, et le courant de fuite doit être inférieur ou égal à la valeur indiquée dans le tableau 5 après 2 minutes, la tension atteignant la valeur nominale à 20 ± 2 °C.

Si la valeur est douteuse, mesurez le courant de fuite après avoir effectué un traitement de tension comme décrit à la section 6.2.

4.3.3 Tangente de l'angle de perte (tan δ)

Les valeurs de tan δ doivent être inférieures ou égales à 0,10 mesurées à 120 Hz ± 10 % à 20 ± 2 °C.

4.3.4 Résistance série équivalente (ESR)

L'ESR à 100 kHz mesurée dans les conditions suivantes énumérées dans le tableau 8 doit être inférieure ou égale à la valeur du tableau 5.

       4.3.5 Impédance à haute et basse température

L'impédance à 100 kHz à -55 ± 3 °C ou 105 ± 2 °C doit correspondre aux valeurs indiquées dans le tableau 9.

  Tableau 9 Impédance à basse ou haute température

4.4 Performances mécaniques

4.4. 1 Résistance à la traction des bornes du fil de sortie

Avec le corps d'un condensateur fixé, la charge indiquée dans le tableau 10 doit être appliquée à la borne du fil de sortie dans sa direction de sortie, progressivement jusqu'à la valeur spécifiée et maintenue pendant 10 ± 1 secondes. Après ce test, ce condensateur ne doit présenter aucun changement défectueux lors de l'utilisation.

Ta le 10 Tirer force loa de lea fil terminaisons


  4.4.2 Résistance à la flexion des bornes du fil de sortie

La charge de résistance à la flexion indiquée dans le tableau 11 doit être suspendue à l'extrémité de la borne du fil de sortie, et le corps d'un condensateur doit être plié à 90 ° et revenir à sa position d'origine. Cette opération doit être effectuée pendant environ 2 à 3 secondes. Ensuite, le corps doit être plié à 90 ° dans la direction opposée et revenir à sa position d'origine à la même vitesse. Lors de ce test, ce condensateur ne doit présenter aucun changement défectueux lors de l'utilisation.

Ta le 11 Ben ing force loa de lea fil terminaisons


FAQ :

Q : Quel est le nom de la marque de ce condensateur électrolytique en aluminium ?

R : Le nom de la marque de ce condensateur est SLFCF.

Q : Quelle est la tension nominale du condensateur électrolytique en aluminium solide ?

R : La tension nominale de ce condensateur est [insérer la tension nominale ici].

Q : Quelle est la valeur de capacité du condensateur électrolytique en aluminium solide ?

R : La valeur de capacité de ce condensateur est [insérer la valeur de capacité ici].

Q : Quelle est la plage de température de fonctionnement de ce condensateur électrolytique en aluminium solide ?

R : La plage de température de fonctionnement de ce condensateur est [insérer la plage de température ici].

Q : Le condensateur électrolytique en aluminium solide peut-il être utilisé dans des applications haute fréquence ?

R : Oui, ce condensateur convient aux applications haute fréquence.
