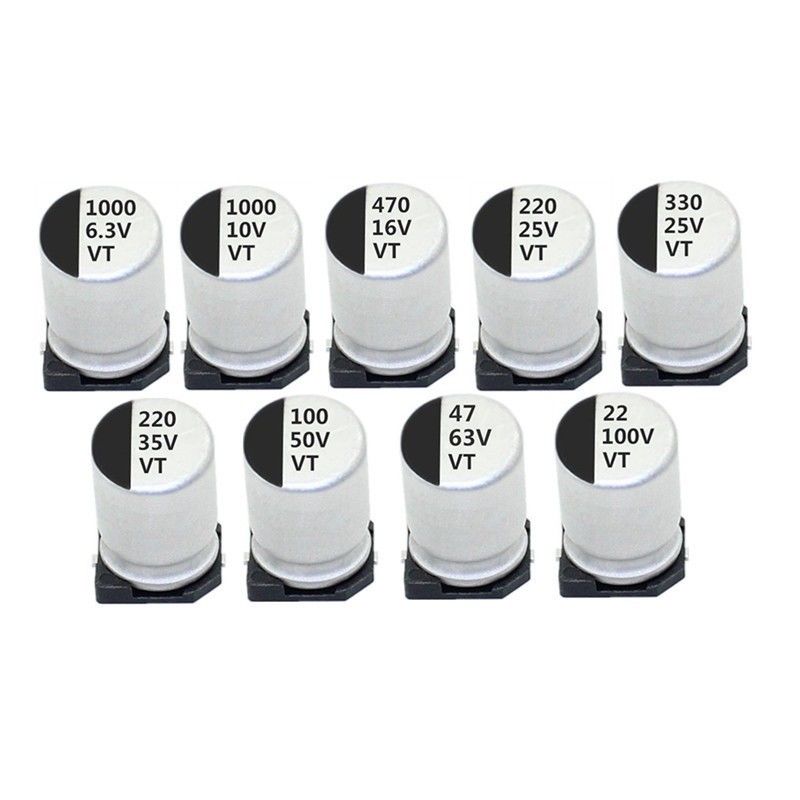

Condensateur électrolytique en aluminium adapté aux besoins du client grande capacité de stockage

Condensateur électrolytique en aluminium de petite taille de représentation stable grande capacité de stockage

Le condensateur électrolytique en aluminium est un condensateur polarisé. Son plat positif est fait de papier d'aluminium, qui est immergé dans l'électrolyte pour le traitement d'oxydation anodique. Une couche d'à pellicule d'oxyde en aluminium est formée sur la surface du papier d'aluminium, et son épaisseur est généralement 0.02~0.03μm. Cette couche d'à pellicule d'oxyde est le milieu isolant entre les plats positifs et négatifs. L'électrode négative du condensateur se compose d'électrolyte, et l'électrolyte se compose généralement d'acide borique, d'eau d'ammoniaque, d'éthylène-glycol, etc. afin de faciliter la fabrication des condensateurs, la solution d'électrolyte est habituellement imbibée sur un papier spécial, et alors un morceau de papier d'aluminium original est collé ainsi que le papier imbibé dans la solution d'électrolyte, de sorte que l'électrode négative puisse être facilement dessinée sur la bande originale de papier d'aluminium, telle que des expositions de la figure 1a. Le noyau du condensateur électrolytique en aluminium est constitué en enroulant les électrodes positives et négatives mentionnées ci-dessus selon leur axe central, et le noyau est agrandi et alors empaqueté dans une coquille en aluminium pour former un condensateur électrolytique en aluminium. Afin de garder la solution d'électrolyte de la fuite ou du séchage, une prise en caoutchouc est utilisée pour sceller la bouche du cas en aluminium.
Afin d'obtenir une grande capacité et un petit volume, gravure à l'eau-forte chimique est employée pour former une surface approximative d'un côté du papier d'aluminium positif, de sorte que la superficie de l'électrode soit augmentée, augmentant de ce fait la capacité.
La raison pour laquelle les condensateurs électrolytiques en aluminium ont la polarité est que l'aluminium à pellicule d'oxyde du plat positif a la conductivité unidirectionnelle. Seulement quand le poteau positif du condensateur est relié au poteau positif de l'alimentation d'énergie, et le poteau négatif est relié au poteau négatif de l'alimentation d'énergie, l'à pellicule d'oxyde en aluminium peut fonctionner comme milieu isolant. effet. Si la polarité du condensateur électrolytique en aluminium est renversée, l'à pellicule d'oxyde en aluminium deviendra un conducteur, et le condensateur électrolytique non seulement ne fonctionnera pas, mais également ne causera pas la surchauffe et n'endommagera pas le condensateur dû à un grand courant passant par lui.
Afin d'empêcher des accidents d'explosion accidentels quand les condensateurs électrolytiques en aluminium sont en service, un maillon faible mécanique cannelé est généralement pressé sur le visage d'extrémité de la coquille en aluminium. Une fois que la pression interne du condensateur électrolytique est trop haute, la cannelure du maillon faible fendra pour la décompression et la protection d'explosion.
Bien que les condensateurs électrolytiques en aluminium aient la polarité, si de nouvelles méthodes sont adoptées dans la structure et le processus, des condensateurs électrolytiques non polaires peuvent également être faits.

Les condensateurs électrolytiques en aluminium ont les caractéristiques suivantes :

①La capacité par volume unitaire est particulièrement grande, et le prix par capacité d'unité est le plus bas.
②Des condensateurs électrolytiques en aluminium sont polarisés.
③La constante diélectrique est relativement grande, généralement 7~10.
④L'erreur de capacité est grande, la perte est grande, et le courant de fuite est grand, et la capacité et la perte changeront avec la variation température.
⑤La température ambiante fonctionnante est étroite, seulement approprié au travail dans la température ambiante de -20℃~+50℃.
⑥La tension locale est basse, généralement 6.3-400V.
⑦Le prix n'est pas cher.

Caractéristiques de la température :

Impédance de mesure à +20 ±2°C, 1,00kHz ±20%
Impédance de mesure à -25 ±2°C, 1,00kHz ±20%
Impédance de mesure à -55 ±2°C, 100kHz ±20%
Le rapport d'impédance du -25 et des valeurs de -55°C à la valeur de +20°C sera de ne pas dépasser les valeurs suivantes
