Détails sur le produit:
|
| Application: | Longévité du service Haute fiabilité | OEM D'ODM: | Oui |
|---|---|---|---|
| Adaptez aux besoins du client: | fournissez les services d'échantillon | Échantillon: | Disponible |
| Technologie: | Composition du carbone | Température de fonctionnement: | -40℃~200℃ |
| Type de paquet: | Par le trou | Médias disponibles: | fiche technique , Photo |
| Mettre en évidence: | Thermistance de puissance de NTC,Thermistance de NTC 5D 20,NTC 5D20 |
||

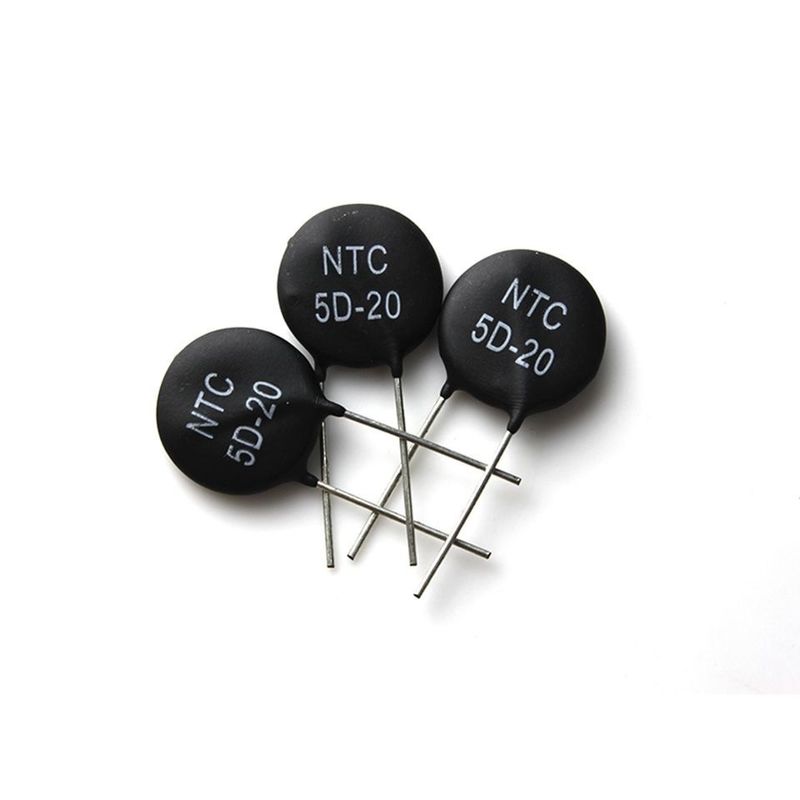

Longévité rapide de résistance thermique de la vitesse 5D20 NTC de réponse de fiabilité élevée de service
Description :
MF72 la thermistance de la puissance NTC est un genre d'élément en céramique de semi-conducteur qui a en grande partie fait à partir du matériel d'oxyde de métal de transition, et appartient aux thermistances négatives de la température. Quand vous accordez sur un matériel électrique, le courant de montée subite peut être retenu par une thermistance de la puissance NTC reliée en série au circuit de puissance. En raison de l'action continue d'actuel, la température de la thermistance de la puissance NTC augmentant, la résistance chutera rapidement à une petite valeur, la puissance consommée peut être ignorée. Ainsi elle ne peut pas affecter le courant normal de fonctionnement. Par conséquent, utilisant la puissance NTC la thermistance est le plus effectivement un amd la plupart de brève mesure de retenir le courant de montée subite, protégeant le matériel électrique contre la destruction.
Le principal avantage
La caractéristique principale d'une thermistance est sa sensibilité élevée. Son coefficient de température de résistance est 10-100 fois qui du métal. Il peut détecter des changements de température de 10-6°C ; la température ambiante fonctionnante est large, le dispositif normal de la température convient à -55°C | 315°C, le dispositif à hautes températures convient aux températures au-dessus de 315°C (avant 2000 le °C), et du dispositif de basse température convient pour 273°C | 55°C ; la petite taille, peut mesurer la température des vides, des cavités et des vaisseaux sanguins au corps humain, qui ne peut pas être mesuré par d'autres thermomètres ; facile à utiliser, la valeur de résistance est de l'ordre de 0,1 | 100kΩ ; tout choix entre eux ; facile à transformer en forme complexe, production en série ; bonne stabilité, capacité de surcharge forte.
Applications
Le puissance-approvisionnement de Coversion, puissance de commutateur, lève la puissance
Lampes économiseuses d'énergie électroniques, ballast électronique et toutes sortes de radiateur électrique
Toutes sortes de droite, affichage
Ampoule et d'autres lampes de allumage
| modèle | Puissance nulle évaluée | Max.steady Courant d'état (A) | Résiduel Résistance (Ω) | B25/85 (k) | Temps de Themal Constantes | Dissipation |
| 1.3D-13 | 1,3 | 7 | 0,089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1,5 | 7 | 0,089 | 2700 | ||
| 2.5D-13 | 2,5 | 6 | 0,108 | 2700 | ||
| 3D-13 | 3 | 6 | 0,145 | 2700 | ||
| 4D-13 | 4 | 5 | 0,146 | 2700 | ||
| 4.7D-13 | 4,7 | 5 | 0,147 | 2800 | ||
| 5D-13 | 5 | 5 | 0,15 | 2800 | ||
| 6D-13 | 6 | 4 | 0,211 | 2800 | ||
| 6.8D-13 | 6,8 | 4 | 0,228 | 3000 | ||
| 7D-13 | 7 | 4 | 0,232 | 3000 | ||
| 8D-13 | 8 | 4 | 0,275 | 3000 | ||
| 10D-13 | 10 | 4 | 0,272 | 3000 | ||
| 12D-13 | 12 | 3 | 0,483 | 3000 | ||
| 15D-13 | 15 | 3 | 0,488 | 3100 | ||
| 16D-13 | 16 | 3 | 0,454 | 3100 | ||
| 18D-13 | 18 | 3 | 0,511 | 3200 | ||
| 20D-13 | 20 | 3 | 0,568 | 3200 | ||
| 22D-13 | 22 | 3 | 0,581 | 3200 | ||
| 25D-13 | 25 | 2 | 0,625 | 3200 | ||
| 30D-13 | 30 | 2 | 0,696 | 3200 | ||
| 33D-13 | 33 | 2 | 0,765 | 3200 | ||
| 47D-13 | 47 | 2 | 1,091 | 3200 | ||
| 50D-13 | 50 | 2 | 1,161 | 3200 |
Spécification technique
Diamètre Φ40mm de corps
| P/N | R25±20% (Ω) | Index sensible thermique B±10% (K) | Imax actuel équilibré maximum (A) | R approximatif de Rmax actuel maximum (Ω) | Dissipation de puissance maximum Pmax (W) | Constante de temps thermique (mW/C) | Constante de temps thermique (s) | Capacité maximum d'impulsion (uF) 240VAC |
| MF73-0.2/50 | 0,2 | 2600 | 50 | 0,007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0.5/40 | 0,5 | 2600 | 40 | 0,008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0,02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0,028 | 4700 | |||
| MF73-8/20 | 8 | 3200 | 20 | 0,034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0,038 | 3300 |
Diamètre Φ45mm de corps
| P/N | R25±20% (Ω) | Index sensible thermique B±10% (K) | Imax actuel équilibré maximum (A) | R approximatif de Rmax actuel maximum (Ω) | Dissipation de puissance maximum Pmax (W) | Constante de temps thermique (mW/C) | Constante de temps thermique (s) | Capacité maximum d'impulsion (uF) 240VAC |
| MF73-0.2/65 | 0,2 | 2600 | 65 | 0,006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0.5/50 | 0,5 | 2600 | 50 | 0,007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0,012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0,025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0,032 | 4700 |
Diamètre Φ50mm de corps
| P/N | R25±20% (Ω) | Index sensible thermique B±10% (K) | Imax actuel équilibré maximum (A) | R approximatif de Rmax actuel maximum (Ω) | Dissipation de puissance maximum Pmax (W) | Constante de temps thermique (mW/C) | Constante de temps thermique (s) | Capacité maximum d'impulsion (uF) 240VAC |
| MF73-0.2/80 | 0,2 | 2600 | 80 | 0,004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0.5/60 | 0,5 | 2600 | 60 | 0,006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0,008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0,015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0,022 | 8000 | |||
| MF73-6.8/32 | 6,8 | 3000 | 32 | 0,025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0,03 | 6800 |
Processus de produit
