Détails sur le produit:
|
| Application: | Charge AC haute fréquence | Matériel: | En céramique |
|---|---|---|---|
| Type de paquet: | Bâti extérieur | Type de fournisseur: | Fabricant d'origine, ODM |
| mot-clé: | Condensateur de sécurité Y2 | Capacité: | 10pf ~ 10000pf |
| Mettre en évidence: | condensateurs de sécurité à C.A. 10000pF,Condensateurs de la sécurité 300VAC |
||

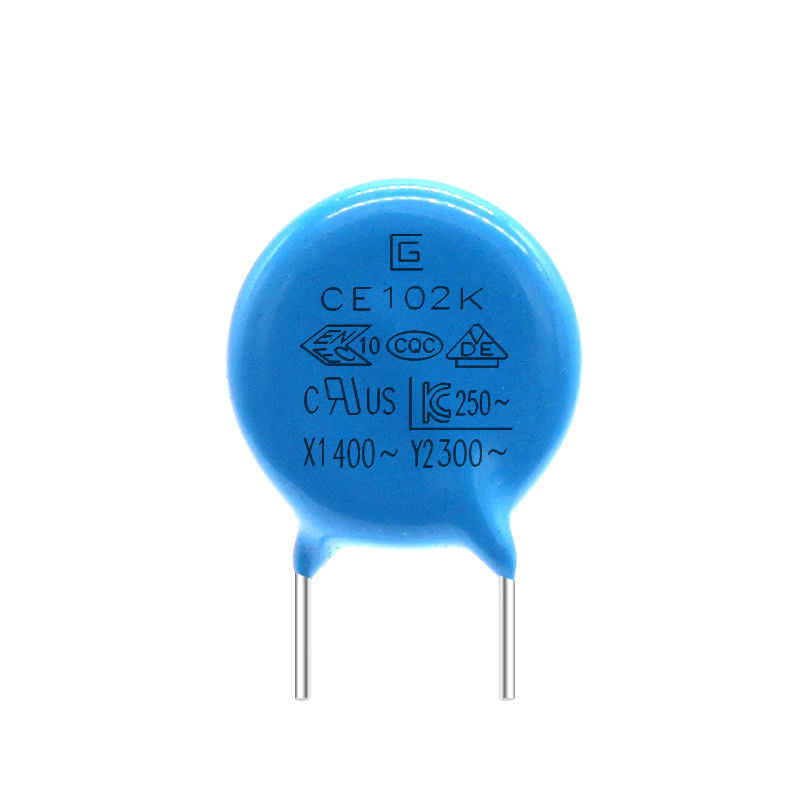

Bon condensateur de sécurité de la stabilité 102K 300VAC Y2 enduit de la résine époxyde
Caractéristiques :
Répondre aux normes de sécurité des divers pays
Structure compacte
Rentable
Enduit de la résine époxyde
Application :
Il convient au circuit de suppression de bruit de circuit d'alimentation d'énergie du matériel électronique, peut également être employé comme pullover de accouplement d'antenne et le circuit de by-pass, est un genre de C.A.
Filtres secteur et condensateurs de classe de X/Y avec l'accouplement primaire et secondaire des convertisseurs de changement de puissance et à C.A.
| Norme de spécifications | Le CEI 60384-14 ; En 60384-14 ; LE CEI UL60384 ; K 60384 |
| Monogramme approuvé | VDE/ENEC/CEI/UL/CSA/KC/CQC |
| Sous-classe ; Tension évaluée (UR) | X1 / Y1/Y2 ; 400VAC/300VAC/500VAC |
| Chaîne de capacité | 10pF à 10000pF |
| Preuve de tension | 4000VAC pour 1min/2000VAC pour 1min/1800VAC pour 1min |
| Tolérance de capacité | Y5P±10% (K) ; Y5U, Y5V±20% (M) a mesuré à 25℃, 1Vrms, 1KHz |
| Facteur de dissipation (tgδ) | Y5P, Y5U tgδ≤2.5% ; Y5V tgδ≤5% mesuré à 25℃, 1Vrms, 1KHz |
| Résistance d'isolation (IR) | IR≥10000MΩ, 1min, 100VDC |
| Température de fonctionnement | -40℃ à +85℃ ; -40℃ à +125℃ |
| Caractéristique de la température | Y5P, Y5U, Y5V |
| Époxyde ignifuge | UL94-V0 |
| modèle | largeur | épaisseur | espacement de pied | avance | Tension | capacité | matériel | Tolérance |
| Y2-103M-Y5V | φ13mm | T3.8mm | F10mm | L3-22mm | 300V [**] C | 10000pF | Y5V | ±20% |
| Y2-472M-Y5V | φ9.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 4700pF | Y5V | ±20% |
| Y2-332M-Y5V | φ8.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 3300pF | Y5V | ±20% |
| Y2-222M-Y5V | φ7.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 2200pF | Y5V | ±20% |
| Y2-152M-Y5V | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 1500pF | Y5V | ±20% |
| Y2-102M-Y5V | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 1000pF | Y5V | ±20% |
| Y2-472M-Y5U | φ13mm | T3.8mm | F10mm | L3-22mm | 300V [**] C | 4700pF | Y5U | ±20% |
| Y2-332M-Y5U | φ11mm | T3.8mm | F10mm | L3-22mm | 300V [**] C | 3300pF | Y5U | ±20% |
| Y2-222M-Y5U | φ8.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 2200pF | Y5U | ±20% |
| Y2-152M-Y5U | φ8.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 1500pF | Y5U | ±20% |
| Y2-102M-Y5U | φ7.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 1000pF | Y5U | ±20% |
| Y2-821K-Y5U | φ7.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 820pF | Y5U | ±10% |
| Y2-681K-Y5U | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 680pF | Y5U | ±10% |
| Y2-561K-Y5U | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 560pF | Y5U | ±10% |
| Y2-471K-Y5U | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 470pF | Y5U | ±10% |
| Y2-102K-Y5P | φ10mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 1000pF | Y5P | ±10% |
| Y2-821K-Y5P | φ10mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 820pF | Y5P | ±10% |
| Y2-681K-Y5P | φ8.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 680pF | Y5P | ±10% |
| Y2-561K-Y5P | φ8mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 560pF | Y5P | ±10% |
| Y2-471K-Y5P | φ7.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 470pF | Y5P | ±10% |
| Y2-331K-Y5P | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 330pF | Y5P | ±10% |
| Y2-221K-Y5P | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 220pF | Y5P | ±10% |
| Y2-151K-Y5P | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 150pF | Y5P | ±10% |
| Y2-101K-Y5P | φ6.5mm | T3.8mm | F7.5mm | L3-22mm | 300V [**] C | 100pF | Y5P | ±10% |
Processus de fabrication
Structure de produit
Utilisation de produit
