Réponse rapide de température d'IP67 IP68 de sensibilité élevée imperméable de capteur

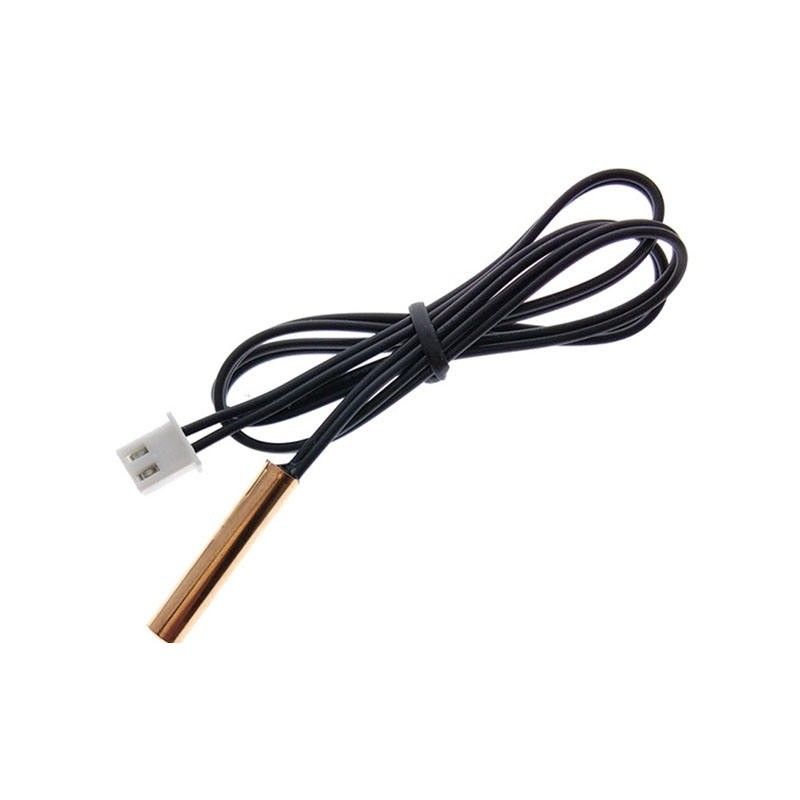

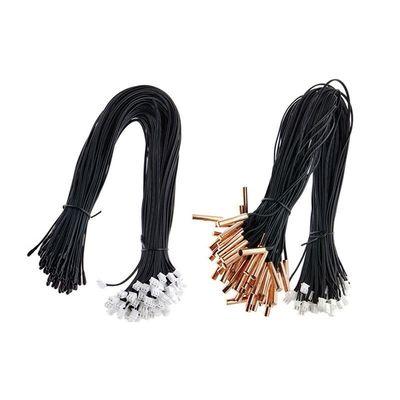

Thermistance de NTC, morceau d'ensemble de sonde (combinaison). Un morceau de finition d'ensemble de thermistance (combinaison) qui utilise une coquille de thermistance, une avance d'extension, et parfois un connecteur.
structure
Généralement, il se compose de thermistance de NTC, sonde (coquille en métal ou coquille en plastique, etc.), avance d'extension, et terminal ou connecteur en métal.
principe
Utilisant la thermistance de NTC sous une certaine puissance de mesure, la valeur de résistance chute rapidement comme hausses de la température. Utilisant cette caractéristique, la thermistance de NTC peut être employée pour déterminer la température correspondante en mesurant sa valeur de résistance, afin de réaliser le but de détecter et de commander la température.
Application
●Climatiseurs, réfrigérateurs, congélateurs, chauffe-eau, distributeurs de l'eau, appareils de chauffage, lave-vaisselle, armoires de désinfection, machines à laver, dessiccateurs et d'autres appareils ménagers.
●Climatiseur d'automobile, capteur de température de l'eau, capteur de température d'air aspiré, moteur
●Alimentation d'énergie de changement, alimentation d'énergie non interruptible d'UPS, convertisseur de fréquence, chaudière électrique, etc.
●Toilette intelligente, couverture électrique, etc.
Caractéristiques
1. grand choix de température de fonctionnement, bonne stabilité et fiabilité.
2. facile à l'installation et à la manipulation pendant que le cachetage peut être fait selon l'environnement et les conditions là il est appliqué par le client.
3. l'essai précis peut refléter le changement de température avec précision.
4. résistance isolante (MΩ) : au-dessus de 100MΩ à DC500 V
5. température ambiante fonctionnante (°C) : -50 à +150
6. facteur de dissipation (mw/°C) : 1-2 (en air immobile)
7. constantes de temps de courant ascendant : à moins de sec 10-20 (en air)
Capteur de température utilisé pour la mesure, la détection et le contrôle de la température dedans :
• Chauffe-eau
• Systèmes de chauffage
• Des systèmes plus froids
• L'eau et circuits de refroidissement utilisés
• Réservoirs de stockage de pétrole de l'eau et
• Appareils du consommateur, machines de café
• Appareils industriels
• Systèmes de chauffage solaire
|
Type
|
Capteur de température de NTC (thermistance)
|
|
Température ambiante
|
-50℃ | +300℃ ; Adapté aux besoins du client
|
|
Accurancy
|
1% ; 5% ; 10%
|
|
Droite (25℃)
|
1K ; 2K ; 2.2k ; 2.7k ; 3K ; 5K ; 7K ; 8K ; 12K ; 15K ; 20K ; 25K ; 30K ; 40K ; 47K ; 50K ; 60K ; 70K ; 100K ; 200K ; 230K ; 250K ; 470K ; 500K ; 1000K ; Adapté aux besoins du client
|
|
Valeur de B
|
3274 ; 3435 ; 3470 ; 3928 ; 3950 ; 3977 ; 4100 ; 4200 ; 4400 ; Adapté aux besoins du client
|
|
Matériel de sonde
|
Acier inoxydable SS304 ; aluminium ; cuivre ; en plastique ; époxyde ; verre
|
|
Installation
|
À flasque ; Surface ; Fileté ; Plastique ; Droit ; Film ; Adapté aux besoins du client
|
|
Matériel de fil
|
Tube thermo-rétrécissable ; Tube de PVC ; tube de fibre de verre ; tube de téflon
|
|
Connecteur
|
Molex ; JST ; Dupont ; CWB ; CJT ; Type d'U ; Adapté aux besoins du client
|
|
Imperméable
|
IP67 ; IP68
|
Tous les paramètres ont pu être de concevoir en fonction du client.
Normes de service : nous sommes commis à fournir des services de haute qualité et et sensibles à tous les clients.
La réponse la plus rapide : les informations détaillées, le modèle spécifique et le prix des produits seront fournis rapidement après réception de votre enquête.
Garantie de la qualité : la bonne qualité est assurée par technologie manufacturière avancée. Et tous les produits seront vérifiés par notre directeur de contrôle de qualité.
La température de fonctionnement et l'environnement du capteur de température de NTC dépendent de l'interprétation spécifique de son élément de noyau et fil de connexion :
►Thermistance différente de NTC employant dans les capteurs de température de NTC avec la température de fonctionnement différente suivante :
Puce ou MF52A, MF51E, MF55 : la température résistent à la catégorie 125℃, la température réelle pour résister à la catégorie 150℃
MF58 : la température résistent à la catégorie 200℃, la température réelle pour résister à la catégorie 250℃
MF51 : la température résistent à la catégorie 200℃, la température réelle pour résister à la catégorie 250℃
MF51 spécial : la température résistent à la catégorie 250℃, la température réelle pour résister à la catégorie 300℃
Puce d'une seule pièce : la température résistent à la catégorie 450℃, la température réelle pour résister à la catégorie 500℃
►Environnement de fonctionnement
Dans l'environnement de la haute température, de la corrosion humidty et élevée élevée, nous proposons d'employer le type scellé en verre thermistance comme élément de noyau. Et le type MF51 sera la meilleure thermistance de NTC dans l'environnement de humidité élevé.
►Considérations de conception et procédure de capteur de température :
1. Choisissez la forme acoording à la conception du client ou assemblez les conditions, et confirmez la thermistance.
2. confirmez l'élément de thermistance et d'autres matériaux selon l'exigence de clients
3. choisissez la résistance appropriée, la valeur de B et la tolérance
4. choisissez la technologie appropriée étanche à l'humidité et d'isolation pour répondre à l'exigence de client
5. choisissez la structure appropriée d'encapsulation pour répondre à des exigences de marche de résistance aux chocs mécanique
6. les exigences spéciales du client de rassemblement.
Essai de fiabilité
| Article d'essai |
Norme d'essai |
Méthode d'essai |
Exigences de marche |
| Résistance de puissance nulle |
Le CEI 60539-1 |
Immergez les échantillons dans le bain de la température constante à 25℃±0.005℃, résistance régulière d'essai |
Tol ±1% de résistance
|
| Valeur de B |
IEC60539-1 |
Immergez les échantillons dans le bain de la température constante à 25℃, à 50℃ (ou à 85℃), à résistance régulière d'essai, et calculez la valeur de B |
Tol ±1% de résistance
|
| Chute libre |
IEC60068-2-32
|
Taille de chute : 1.5±0.1m, extérieur : Ciment, 1 fois |
Aucun dommages évidents, R25△ R/R≤±1%
|
| Isolation |
IEC60539-1
|
pression 500V sur la résistance d'isolation d'essai de coquille d'isolation |
>500MOhm
|
| Tension de tenue |
IEC60539-1 |
Tension de tenue : 1500V/AC, fuite actuelle : durer 2mA : 60sec
|
Aucun dommages évidents
|
| Tension |
IEC60068-2-21 |
Tirez la vitesse uniforme à l'extrémité, F>4.0KG (demandés par le client)
|
Aucun dommages évidents, R25△ R/R≤±1%
|
| Vibration |
Q/HBm 108-94 |
Fréquence d'essai : 10~500Hz, oscillation : accélération de 1.2mm : 30m/s2 direction X, Y, temps de Z : 8Hour/direction |
Aucun dommages évidents, R25△ R/R≤±1%
|
| Humidité et chaleur régulières |
IEC60068-2-78 |
Temp : Humidité 40±2℃ : Temps 92-95%RH : ± 1000 24 heures |
Aucun dommages évidents, R25△ R/R≤±1%
|
| Constante de temps thermique |
EC60539-1 |
Immergez dans l'eau 25℃, après l'équilibre thermique, immergez dans 85℃, résistance arrive 63,2%, calcule le temps global |
<10 sec="">
|
| Stockage à hautes températures |
IEC60068-2-2 |
Temp : Temps 125℃±5℃ : ± 1000 24 heures |
Aucun dommages évidents, R25△ R/R≤±1% |
| Choc froid et thermique |
IEC60068-2-14 |
T1 de -40℃~+125℃ : durée de cycle 30min : 1000
|
Aucun dommages évidents, R25△ R/R≤±1%
|
| Expérience de coup |
IEC60068-2-77 |
Accélération : durer de l'impulsion 250m/s2 : temps du coup 6ms : Temps de rétablissement 1000 : 2 heures
|
Aucun dommages évidents, R25△ R/R≤±1%
|
| Stockage de basse température |
IEC60068-2-1 |
Temp : Temps 40±2℃ : ± 1000 24 heures
|
Aucun dommages évidents, R25△ R/R≤±1%
|
| Jet de sel |
IEC60068-2-11 |
Temp : Heure de la collection 35±2℃ : temps 1.0mL~2.0mL : déterminez par en tant que demande réelle |
Aucun dommages évidents, R25△ R/R≤±1%
|
Afin de vous aider à obtenir le modèle précis, offrez svp l'information nécessaire suivante :
1. L'application de la thermistance : ________
environnement 2.Working de thermistance : ______
gamme 3.The de la température d'opération : ___°c au ___°c
dimension 4.The et le dessin de la thermistance
